28 4 Programmieren: Grundlagen, Datei-Verwaltung,
Programmierhilfen
4.1 Gr
undlag
en
4.1 Grundlagen

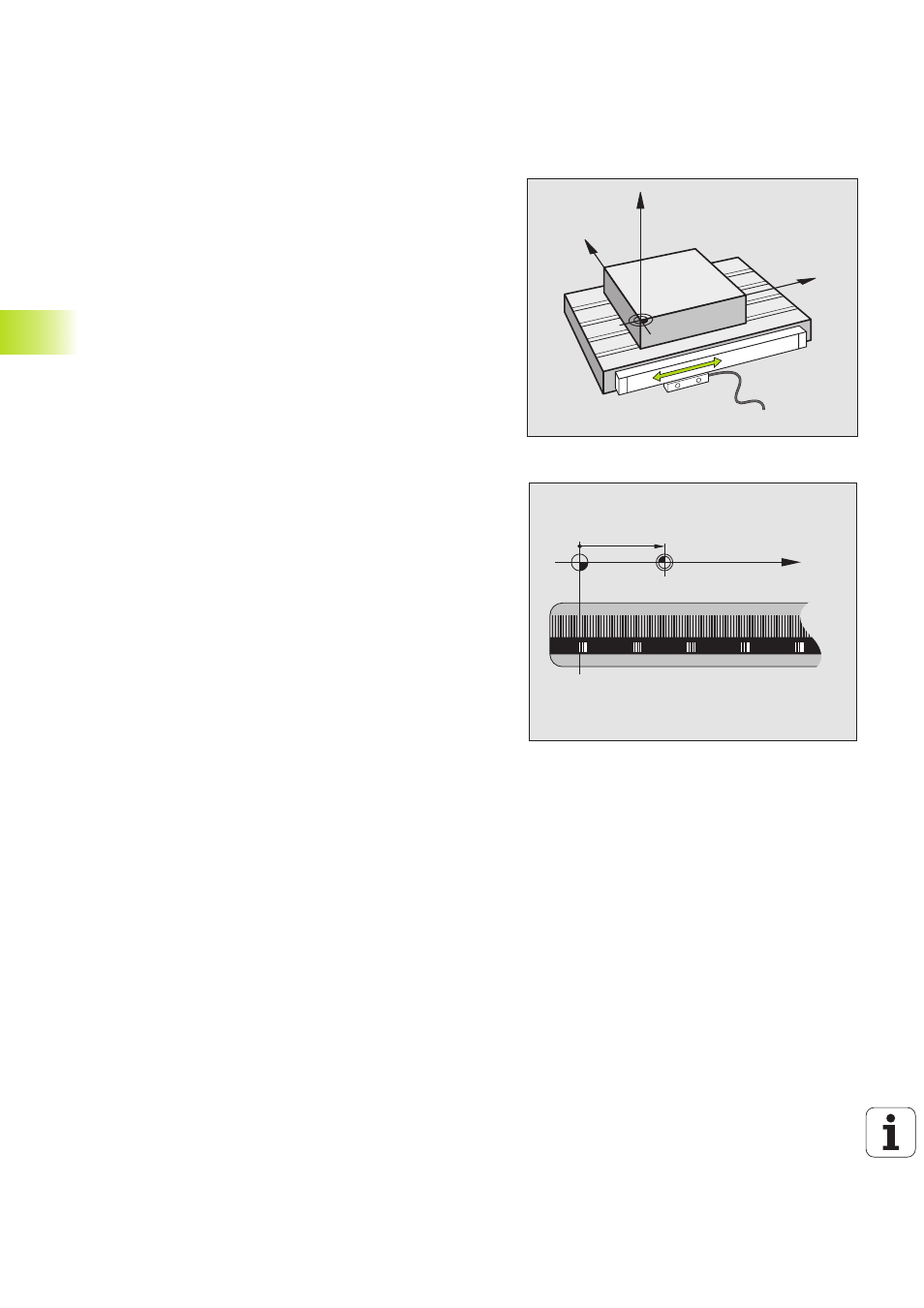

Wegmeßsysteme und Referenzmarken
An den Maschinenachsen befinden sich Wegmeßsysteme, die die
Positionen des Maschinentisches bzw. des Werkzeugs erfassen.
Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige
Wegmeßsystem ein elektrisches Signal, aus dem die TNC die
genaue Ist-Position der Maschinenachse errechnet.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Damit diese Zuordnung wieder hergestellt werden kann,
verfügen die Maßstäbe der Wegmeßsysteme über Referenz-
marken. Beim Überfahren einer Referenzmarke erhält die TNC ein
Signal, das einen maschinenfesten Bezugspunkt kennzeichnet.
Damit kann die TNC die Zuordnung der Ist-Position zur aktuellen
Maschinenschlitten-Position wieder herstellen.
Üblicherweise sind an Linearachsen Längenmeßsysteme angebaut.
An Rundtischen und Schwenkachsen befinden sich Winkelmeßsys-
teme. Um die Zuordnung zwischen Ist-Position und aktueller
Maschinenschlitten-Position wieder herzustellen, müssen Sie bei
Längenmeßsystemen mit abstandscodierten Referenzmarken die
Maschinenachsen maximal 20 mm verfahren, bei Winkelmeßsyste-
men um maximal 20°.
Y
X
Z
X (Z,Y)
X
MP
