10 Programmieren: Unterprogramme und Programmteil-Wiederholungen 176

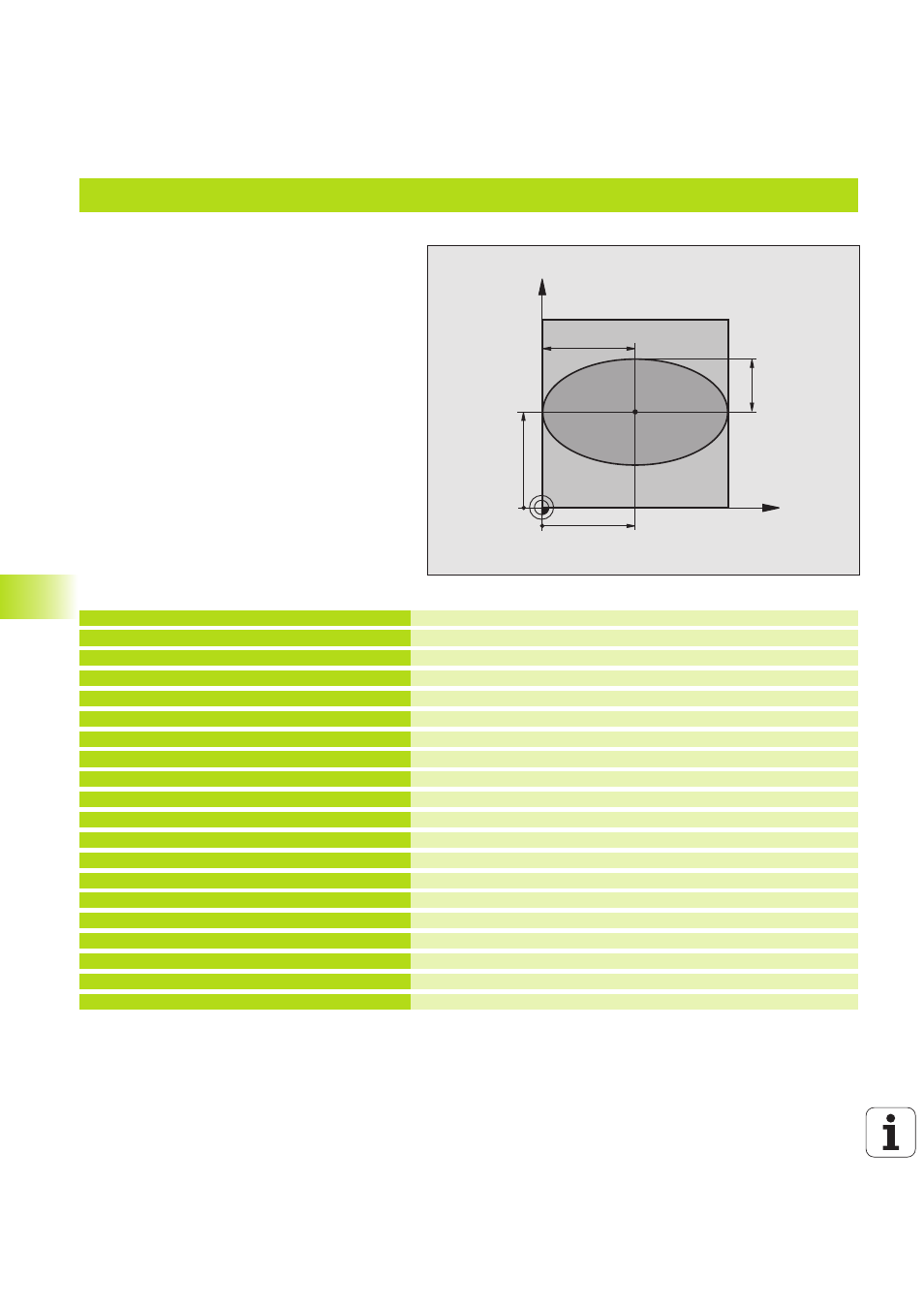

Beispiel: Ellipse
Programm-Ablauf
■ Die Ellipsen-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q7 definierbar).
Je mehr Berechnungsschritte definiert sind, desto
glatter wird die Kontur
■ Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
■ Werkzeug-Radius wird nicht berücksichtigt
X
Y
50
50
30
50
1
0.1
0 Pr
ogr
ammier
-Beispiele
Mitte X-Achse
Mitte Y-Achse
Halbachse X
Halbachse Y
Startwinkel in der Ebene
Endwinkel in der Ebene
Anzahl der Berechnungs-Schritte
Drehlage der Ellipse
Frästiefe
Tiefenzustellung
Fräsvorschub
Sicherheits-Abstand für Vorpositionierung
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Bearbeitung aufrufen
Werkzeug freifahren, Programm-Ende
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q3 P01 +50 *
N40 D00 Q4 P01 +30 *
N50 D00 Q5 P01 +0 *
N60 D00 Q6 P01 +360 *
N70 D00 Q7 P01 +40 *
N80 D00 Q8 P01 +30 *
N90 D00 Q9 P01 +5 *
N100 D00 Q10 P01 +100 *
N110 D00 Q11 P01 +350 *
N120 D00 Q12 P01 +2 *
N130 G30 G17 X+0 Y+0 Z-20 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 G00 Z+250 M2 *
