19 HEIDENHAIN TNCs der Serie 400

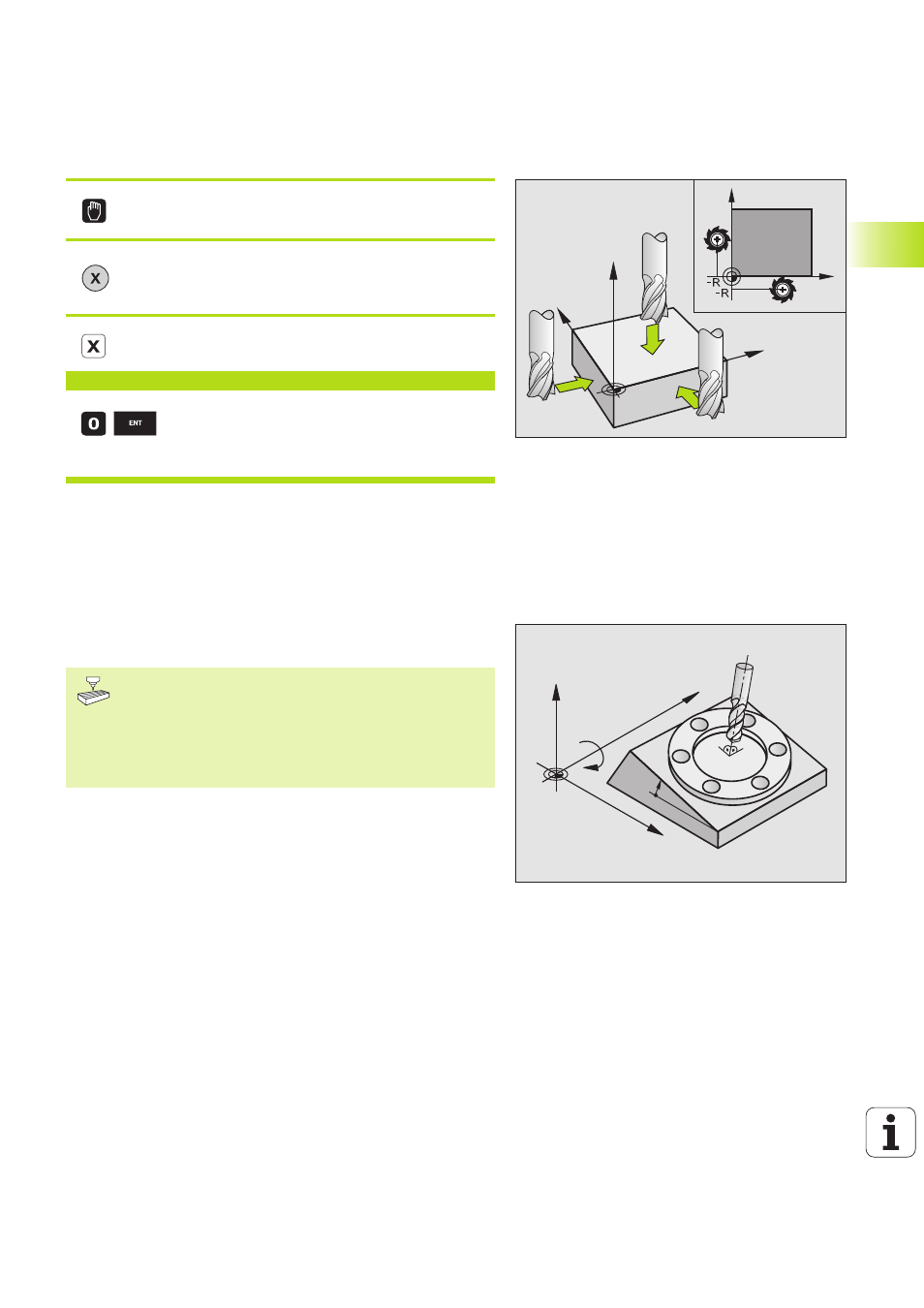

Betriebsart MANUELLER BETRIEB wählen
<
Werkzeug vorsichtig verfahren, bis es das
Werkstück berührt (ankratzt)
<
Achse wählen
B E Z U G S P U N K T - S E T Z E N X =
<
Nullwerkzeug: Anzeige auf bekannte Werkstück-
Position (z.B 0) setzen oder Dicke d des Blechs
eingeben
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die
gleiche Weise.
Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug ver-
wenden, dann setzen Sie die Anzeige der Zustellachse auf die
Länge L des Werkzeugs bzw. auf die Summe Z=L+d.
2.5 Bearbeitungsebene schwenken
Die Funktionen zum Schwenken der Bearbeitungsebene
werden vom Maschinenhersteller an TNC und Maschine
angepaßt. Bei bestimmten Schwenkköpfen oder
Schwenktischen legt der Maschinenhersteller fest, ob die
eingegebenen Winkel als Koordinaten der Drehachsen
oder als Raumwinkel interpretiert werden. Beachten Sie
Ihr Maschinenhandbuch.
Die TNC unterstützt das Schwenken von Bearbeitungsebenen an
Werkzeugmaschinen mit Schwenkköpfen sowie Schwenktischen.
Typische Anwendungen sind z.B schräge Bohrungen oder schräg im
Raum liegende Konturen. Die Bearbeitungsebene wird dabei immer
um den aktiven Nullpunkt geschwenkt. Wie gewohnt, wird die
Bearbeitung in einer Hauptebene (z.B. X/Y-Ebene) programmiert,
jedoch in der Ebene ausgeführt, die zur Hauptebene geschwenkt
wurde.
Für das Schwenken der Bearbeitungsebene gibt es zwei
Funktionen:
■ Manuelles Schwenken mit dem Softkey 3D ROT in den Betriebs-
arten MANUELLER BETRIEB und EL. HANDRAD (nachfolgend
beschrieben)
■ Gesteuertes Schwenken, Zyklus G80 BEARBEITUNGSEBENE im
Bearbeitungs-Programm: Siehe „8.5 Zyklen zur Koordinaten-
Umrechnung“
Y
X
Z
X
Y
2.5 Bearbeit
ungsebene sch
w
enk
en
X
Z
Y
B
10°
