8 Programmieren: Zyklen 140

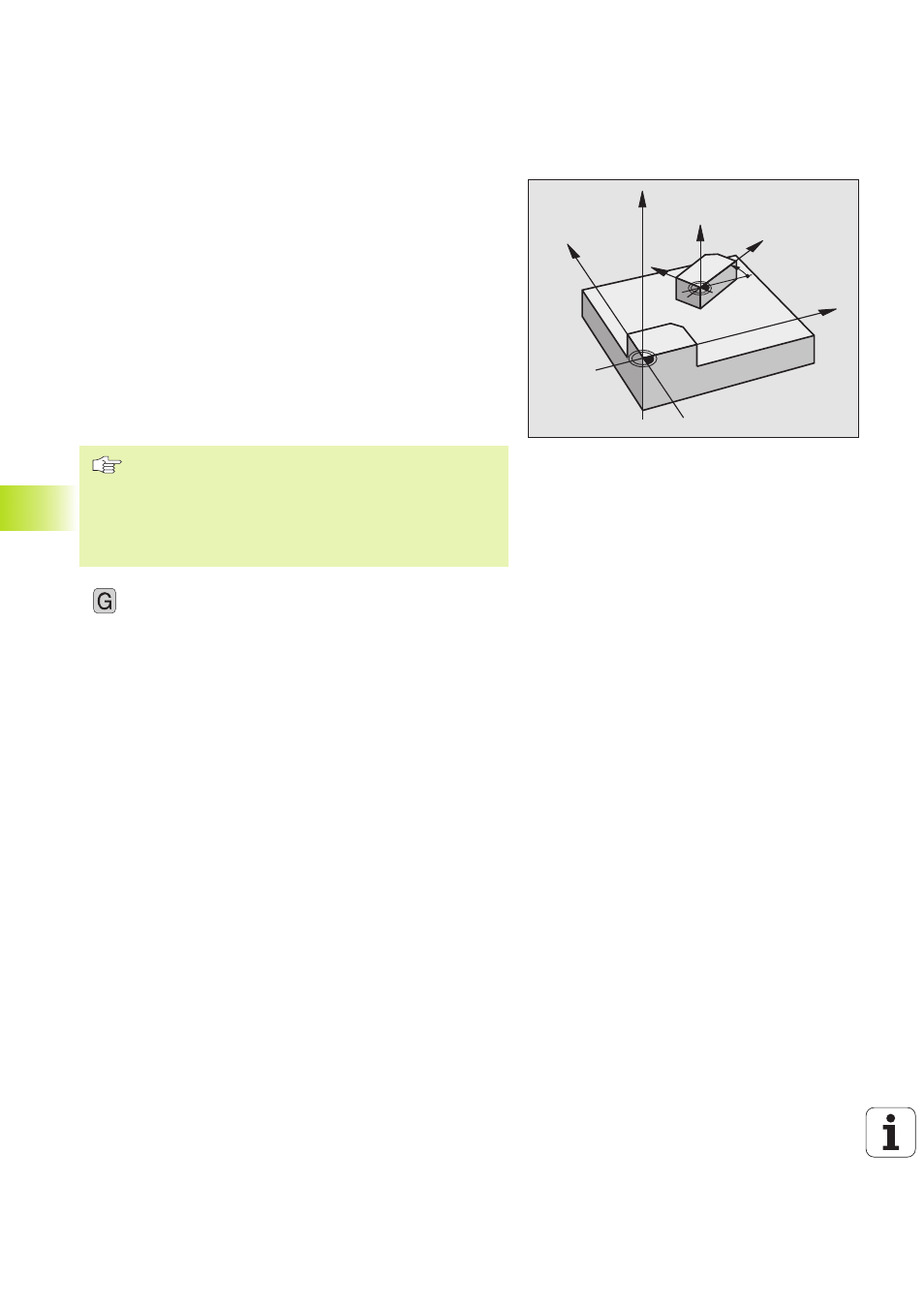

DREHUNG (Zyklus G73)
Innerhalb eines Programms kann die TNC das Koordinatensystem in
der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Wirkung
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart POSITIONIEREN MIT HANDEINGABE. Die
TNC zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige
an.
Bezugsachse für den Drehwinkel:
■ X/Y-Ebene X-Achse
■ Y/Z-Ebene Y-Achse
■ Z/X-Ebene Spindelachse
Beachten Sie vor dem Programmieren
Die TNC hebt eine aktive Radius-Korrektur durch Definie-
ren von Zyklus G73 auf. Ggf. Radius-Korrektur erneut
programmieren.
Nachdem Sie Zyklus G73 definiert haben, verfahren Sie
alle Achsen, um die Drehung zu aktivieren.
73
ú Drehwinkel H in Grad (°) eingeben.
Eingabe-Bereich: -360° bis +360° (absolut G90 vor H
oder inkremental G91 vor H)
Rücksetzen
Zyklus G73 DREHUNG mit Drehwinkel 0° erneut programmieren.
Z
Z
X
X
Y
Y
