Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.

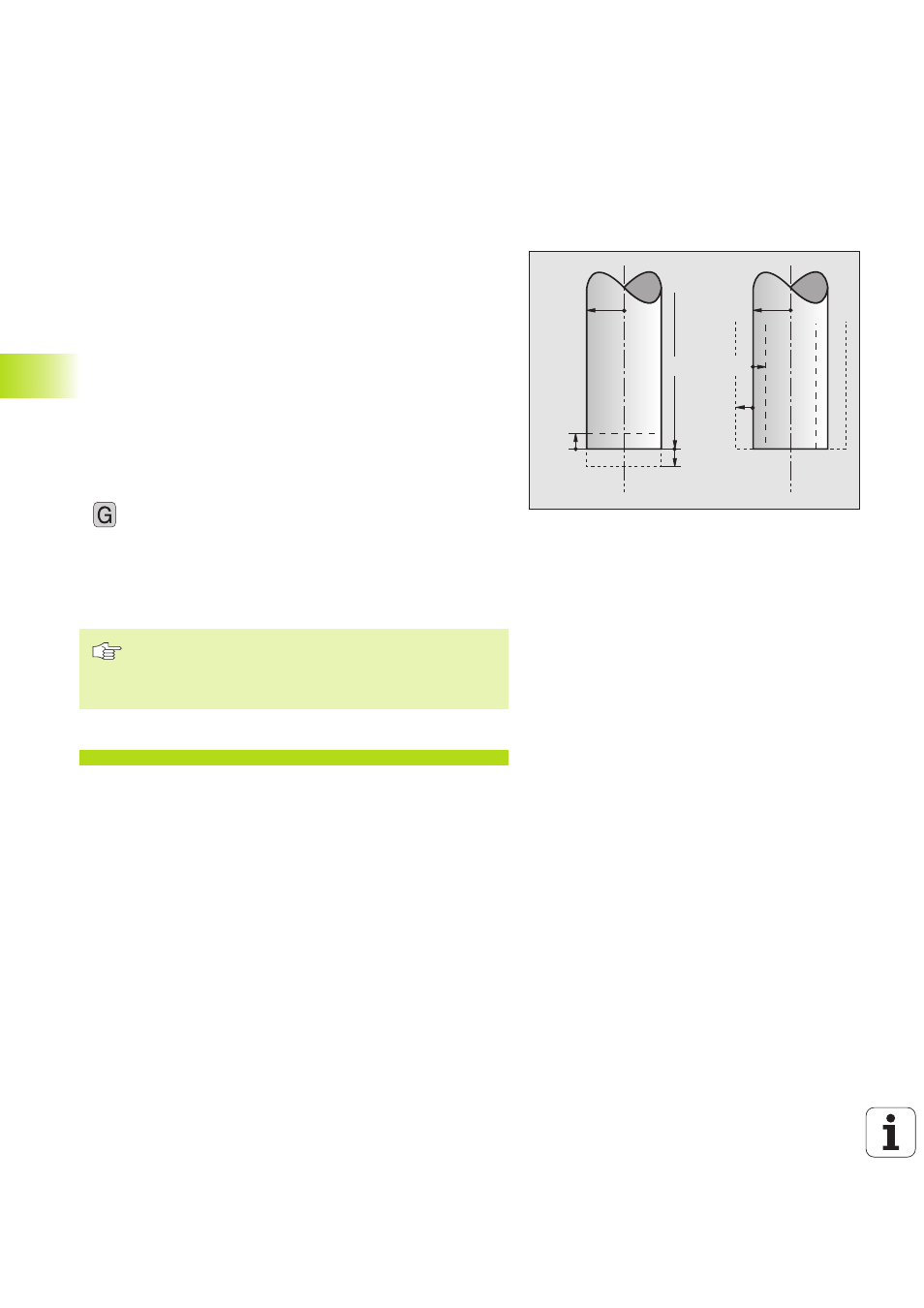

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den
Radius von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DR>0). Ein negativer
Delta-Wert bedeutet ein Untermaß (DR<0).
Delta-Werte geben Sie als Zahlenwerte in die Werkzeug-Tabelle ein.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betra-
gen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem G99-Satz fest:
99
ú Werkzeug-Definition wählen. Mit Taste ENT bestätigen
ú WERKZEUG-NUMMER eingeben: Mit der Werkzeug-
Nummer ein Werkzeug eindeutig kennzeichnen
ú WERKZEUG-LÄNGE eingeben: Korrekturwert für die
Länge
ú WERKZEUG-RADIUS eingeben
Während des Dialogs können Sie den Wert für die Länge
mit der Taste „Ist-Position-übernehmen“ direkt in das
Dialogfeld einfügen. Achten Sie darauf, daß dabei die
Werkzeugachse in der Status-Anzeige markiert ist.
Beispiel NC-Satz
N 4 0 G 9 9 T 5 L + 1 0 R + 5 *
