87
HEIDENHAIN TNCs der Serie 400
Gerade im Eilgang G10
Gerade mit Vorschub G11 F . . .
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
11
ú
Polarkoordinaten-Radius R: Abstand des Geraden-
Endpunkts zum Pol I, J eingeben
ú
Polarkoordinaten-Winkel H: Winkelposition des Gera-
den-Endpunkts zwischen –360° und +360°
Das Vorzeichen von H ist durch die Winkel-Bezugs-
achse festgelegt:
Winkel von der Winkel-Bezugsachse zu R gegen den
Uhrzeigersinn: H>0
Winkel von der Winkel-Bezugsachse zu R im Uhrzeiger-
sinn: H<0
NC-Beispielsätze
N 1 2 0 i + 4 5 j + 2 5 *
N 1 3 0 G 1 1 g 4 2 r + 3 0 h + 0 f 3 0 0 m 3 *
n 1 4 0 h + 6 0 *
n 1 5 0 g 9 1 h + 6 0 *
n 1 6 0 g 9 0 h + 1 8 0 *

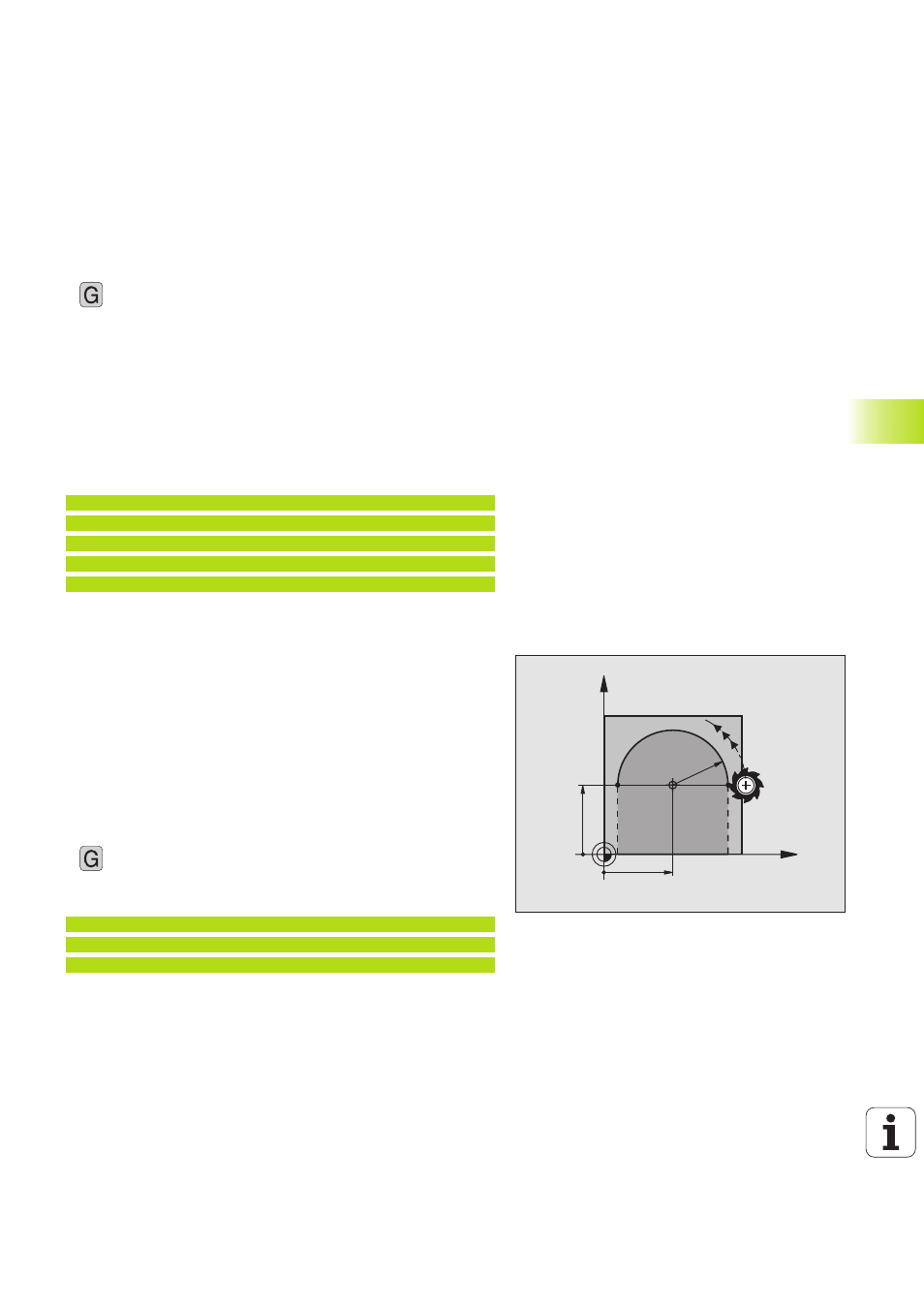

Kreisbahn G12/G13/G15 um Pol I, J
Der Polarkoordinaten-Radius R ist gleichzeitig Radius des Kreisbo-
gens. R ist durch den Abstand des Startpunkts zum Pol I, J festge-
legt. Die zuletzt programmierte Werkzeug-Position vor dem G12-,
G13- oder G15-Satz ist der Startpunkt der Kreisbahn.
Drehsinn
■
Im Uhrzeigersinn: G12
■
Im Gegen-Uhrzeigersinn: G13
■
Ohne Drehrichtungs-Angbe: G15
Die TNC fährt die Kreisbahn mit der zuletzt programmierten
Drehrichtung.
13
ú
Polarkoordinaten-Winkel H: Winkelposition des
Kreisbahn-Endpunkts zwischen –5400° und +5400°
NC-Beispielsätze
n 1 8 0 i + 2 5 j + 2 5 *
n 1 9 0 G 1 1 g 4 2 r + 2 0 h + 0 f 2 5 0 m 3 *
N 2 0 0 g 1 3 h + 1 8 0 *
X
Y
25=I
25=J
R20
