8 Programmieren: Zyklen 148
X
Y
Z
8.6 Sonder
-Zyklen

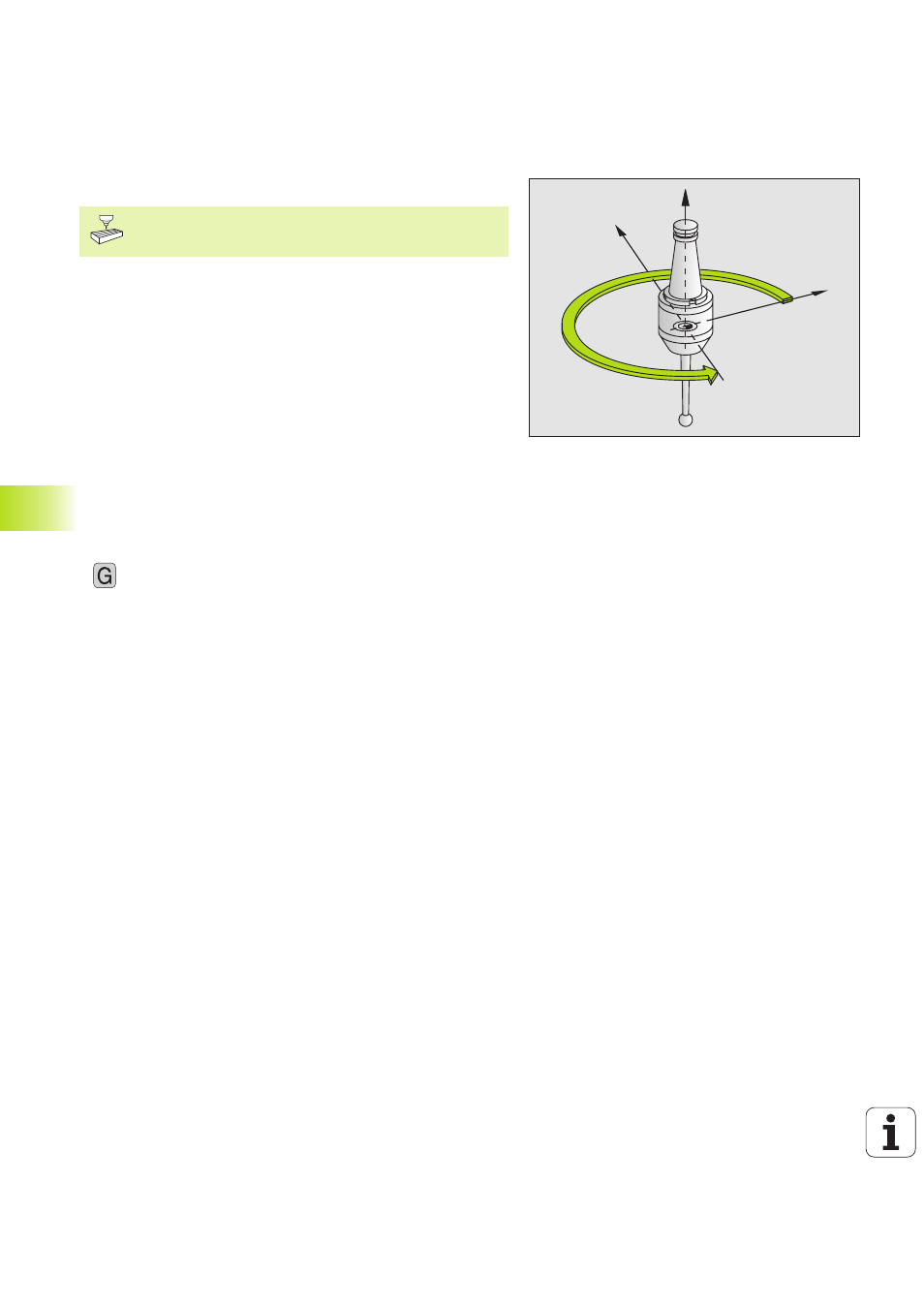

SPINDEL-ORIENTIERUNG (Zyklus G36)
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus G36 vorbereitet sein.
Die TNC kann die Hauptspindel einer Werkzeugmaschine als 6.
Achse ansteuern und in eine durch einen Winkel bestimmte Position
drehen.
Die Spindel-Orientierung wird z.B. benötigt
■ bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position
für das Werkzeug
■ zum Ausrichten des Sende- und Empfangsfensters von 3D-
Tastsystemen mit Infrarot-Übertragung
Wirkung
Die im Zyklus definierte Winkelstellung positioniert die TNC durch
Programmieren von M19 .
Wenn Sie M19 programmieren, ohne zuvor den Zyklus G36 definiert
zu haben, dann positioniert die TNC die Hauptspindel auf einen
Winkelwert, der in einem Maschinenparameter festgelegt ist (siehe
Maschinenhandbuch).
36
ú ORIENTIERUNGSWINKEL: Winkel bezogen auf die
Winkel-Bezugsachse der Arbeitsebene eingeben
Eingabe-Bereich: 0 bis 360°
Eingabe-Feinheit: 0,1°
