11 HEIDENHAIN TNCs der Serie 400
1.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN
können Sie
■ Werkstücke automatisch ausrichten
■ Schnell und genau Bezugspunkte setzen
■ Messungen am Werkstück während des Programmlaufs
ausführen
■ 3D-Formen digitalisieren (Option, nur Klartext-Dialog) sowie
■ Werkzeuge vermessen und prüfen mit dem TT 120 (nur Klartext-
Dialog)

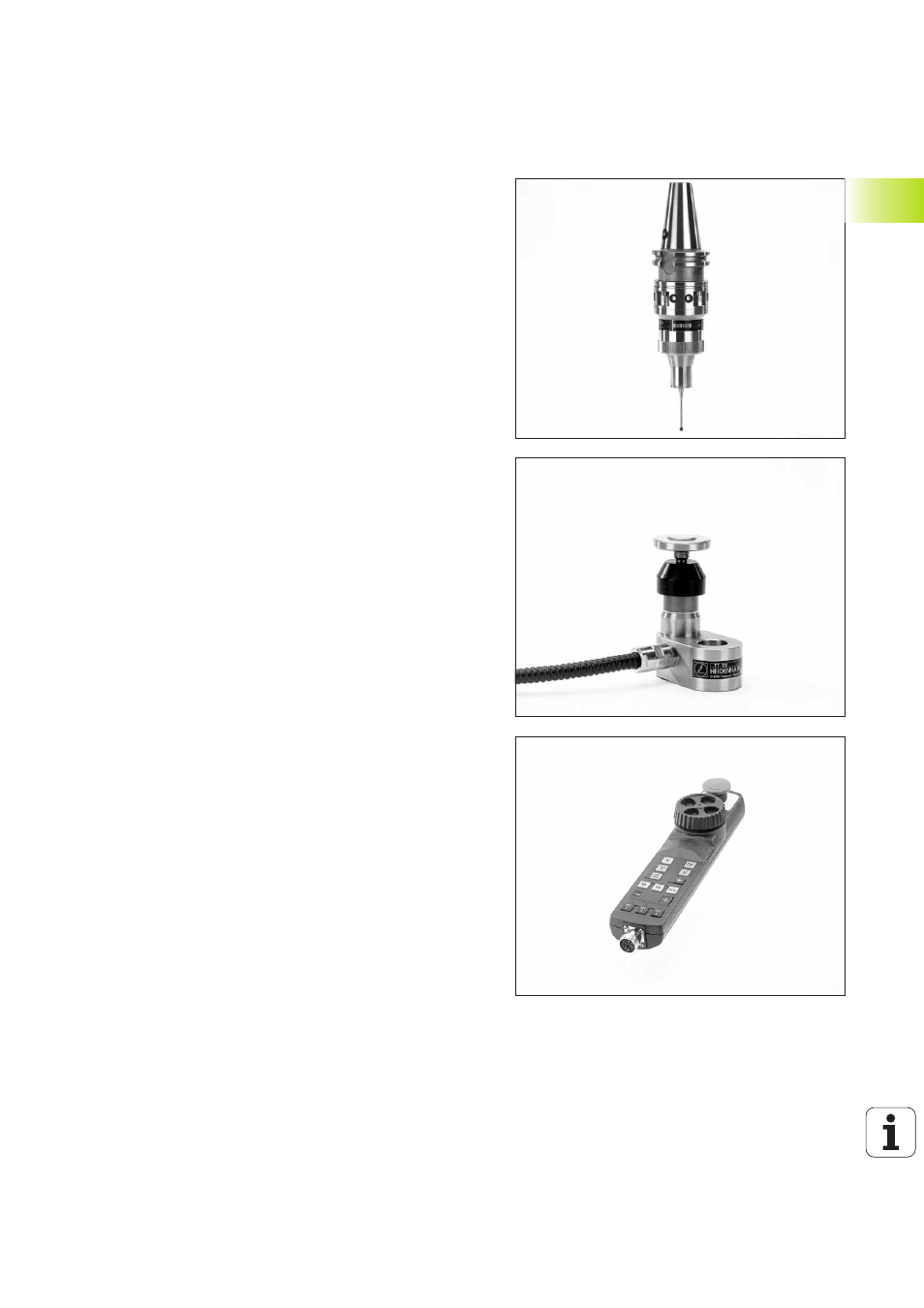

Die schaltenden Tastsyteme TS 220 und TS 630
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen und für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel
und ist zudem eine kostengünstige Alternative, wenn Sie gelegent-
lich digitalisieren müssen.
Speziell für Maschinen mit Werkzeugwechsler eignet sich das
TS 630, das die Schaltsignale via Infrarot-Strecke kabellos überträgt.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlaßt, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Das Werkzeug-Tastsystem TT 120 zur Werkzeug-Vermessung
Das TT 120 ist ein schaltendes 3D-Tastsystem zum Vermessen und
Prüfen von Werkzeugen. Die TNC stellt hierzu 3 Zyklen zur Verfü-
gung, mit denen sich Werkzeug-Radius und -Länge bei stehender
oder rotierender Spindel ermitteln lassen (nur Klartext-Dialog).
Die besonders robuste Bauart und die hohe Schutzart machen das
TT 120 gegenüber Kühlmittel und Spänen unempfindlich. Das
Schaltsignal wird mit einem verschleißfreien optischen Schalter
gebildet, der sich durch eine hohe Zuverlässigkeit auszeichnet.
Elektronische Handräder HR
Die elektronischen Handräder vereinfachen das präzise manuelle
Verfahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdre-
hung ist in einem weiten Bereich wählbar. Neben den Einbau-
Handrädern HR 130 und HR 150 bietet HEIDENHAIN das portable
Handrad HR 410 an.
