8 Programmieren: Zyklen 142
BEARBEITUNGSEBENE (Zyklus G80)
Die Funktionen zum Schwenken der Bearbeitungsebene
werden vom Maschinenhersteller an TNC und Maschine
angepaßt. Bei bestimmten Schwenkköpfen (Schwenk-
tischen) legt der Maschinenhersteller fest, ob die im
Zyklus programmierten Winkel von der TNC als Koordina-
ten der Drehachsen oder als Raumwinkel interpretiert
werden. Beachten Sie Ihr Maschinenhandbuch.
Das Schwenken der Bearbeitungsebene erfolgt immer
um den aktiven Nullpunkt.
Grundlagen siehe „2.5 Bearbeitungsebene schwenken“:
Lesen Sie diesen Abschnitt vollständig durch!
Wirkung
Im Zyklus G80 definieren Sie die Lage der Bearbeitungsebene durch
die Eingabe von Schwenkwinkeln. Eingegebene Winkel beschreiben

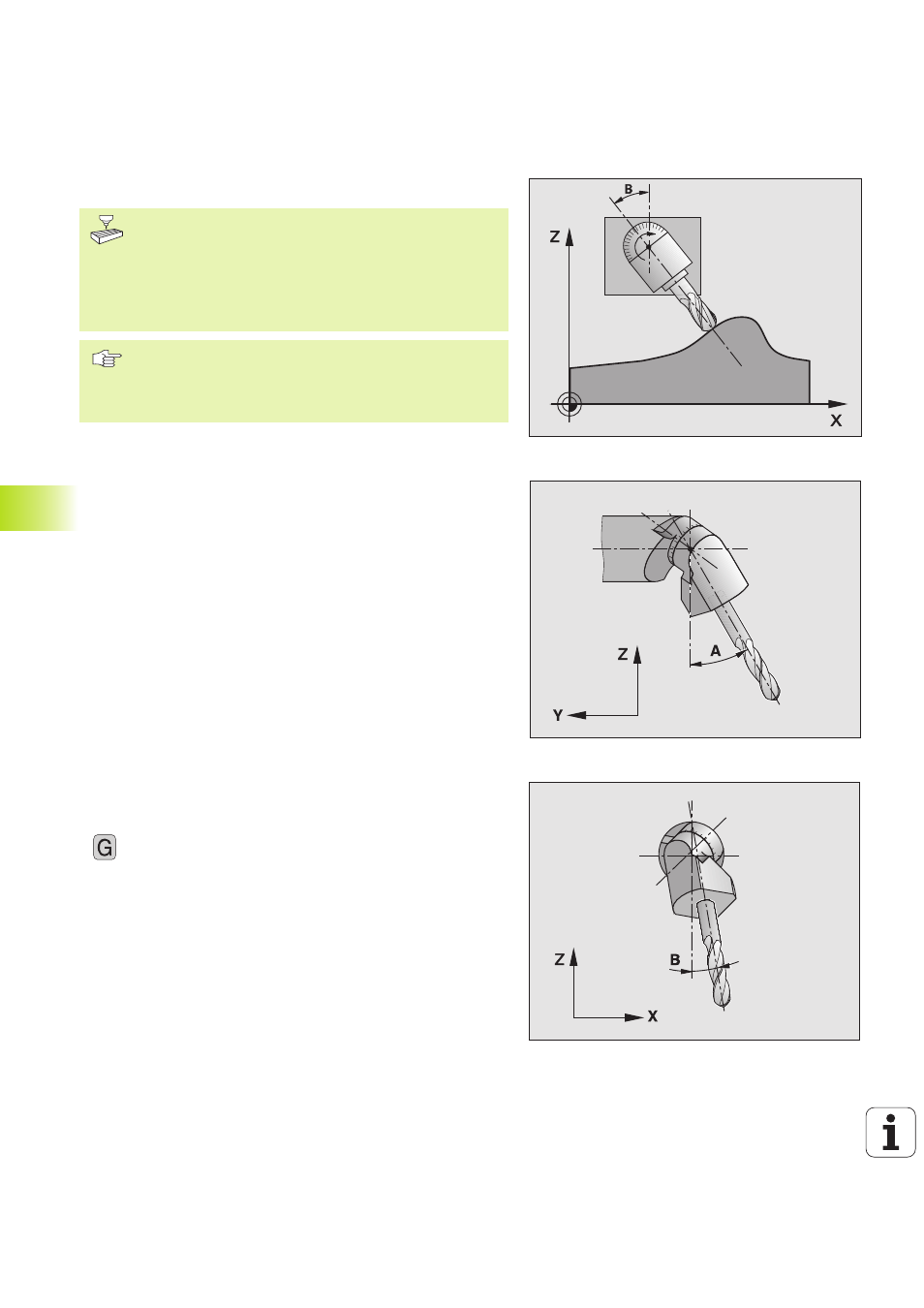

entweder direkt die Stellung der Schwenkachsen (siehe Bild rechts
oben) oder die Winkelkomponenten eines Raumvektors (maschinen-
abhängig, siehe Bilder rechts Mitte und rechts unten).
Wenn Sie die Winkelkomponenten des Raumvektors programmie-
ren, berechnet die TNC die Winkelstellung der Schwenkachsen
automatisch. Die Lage des Raumvektors - also die Lage der
Spindelachse - berechnet die TNC durch Drehung um das
maschinenfeste Koordinatensystem. Die Reihenfolge der Drehun-
gen für die Berechnung des Raumvektors ist fest: Zuerst dreht die
TNC die A-Achse, danach die B-Achse und schließlich die C-Achse.
Zyklus G80 BEARBEITUNGSEBENE wirkt ab seiner Definition im
Programm. Sobald Sie eine Achse im geschwenkten System
verfahren, wirkt die Korrektur für diese Achse. Wenn die Korrektur in
allen Achsen verrechnet werden soll, dann müssen Sie alle Achsen
verfahren.
Falls Sie die Funktion SCHWENKEN PROGRAMMLAUF in der
Betriebsart MANUELL auf AKTIV gesetzt haben (siehe „2.5
Bearbeitungsebene schwenken“) wird der in diesem Menü einge-
tragene Winkelwert vom Zyklus G80 BEARBEITUNGSEBENE
überschrieben.
80 ú Geschwenkte Drehachse mit zugehörigem Dreh-
winkel; die Drehachsen A, B und C über Softkeys
programmieren
Rücksetzen
Um die Schwenkwinkel rückzusetzen, Zyklus G80 BEARBEITUNGS-
EBENE erneut definieren und für alle Drehachsen 0° eingeben.
Anschließend Zyklus G80 BEARBEITUNGSEBENE nochmal definie-
ren und G80 ohne Eingabe programmieren. Dadurch setzen Sie die
Funktion inaktiv.
