HEIDENHAIN MANUALplus 620 153
4.4 Abspanzyklen

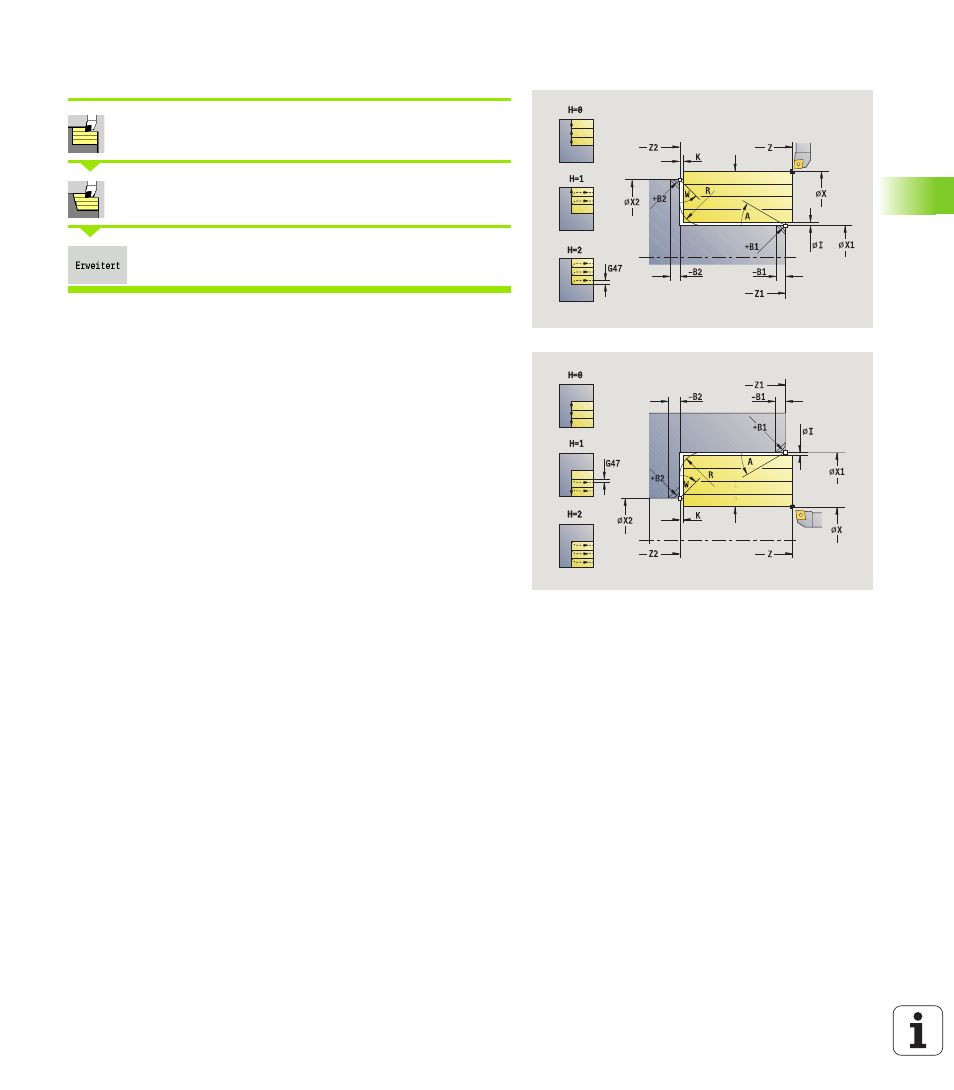

Zerspanen längs – Erweitert
Abspanzyklen längs/plan wählen
Zerspanen längs wählen
Softkey Erweitert zuschalten
Der Zyklus schruppt den durch Startpunkt und Anfangspunkt X1/
Endpunkt Z2
beschriebenen Bereich unter Berücksichtigung der
Aufmaße.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
I, K Aufmaß X, Z
H Konturglättung
 0: mit jedem Schnitt
 1: mit dem letzten Schnitt
 2: kein Glättungsschnitt
G47 Sicherheitsabstand (siehe Seite 128)
G14 Werkzeugwechselpunkt (siehe Seite 128)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
