Zyklen-Programmierung
4.4 Abspanzyklen
Bearbeitungsart für Technologiedatenbankzugriff: Schruppen

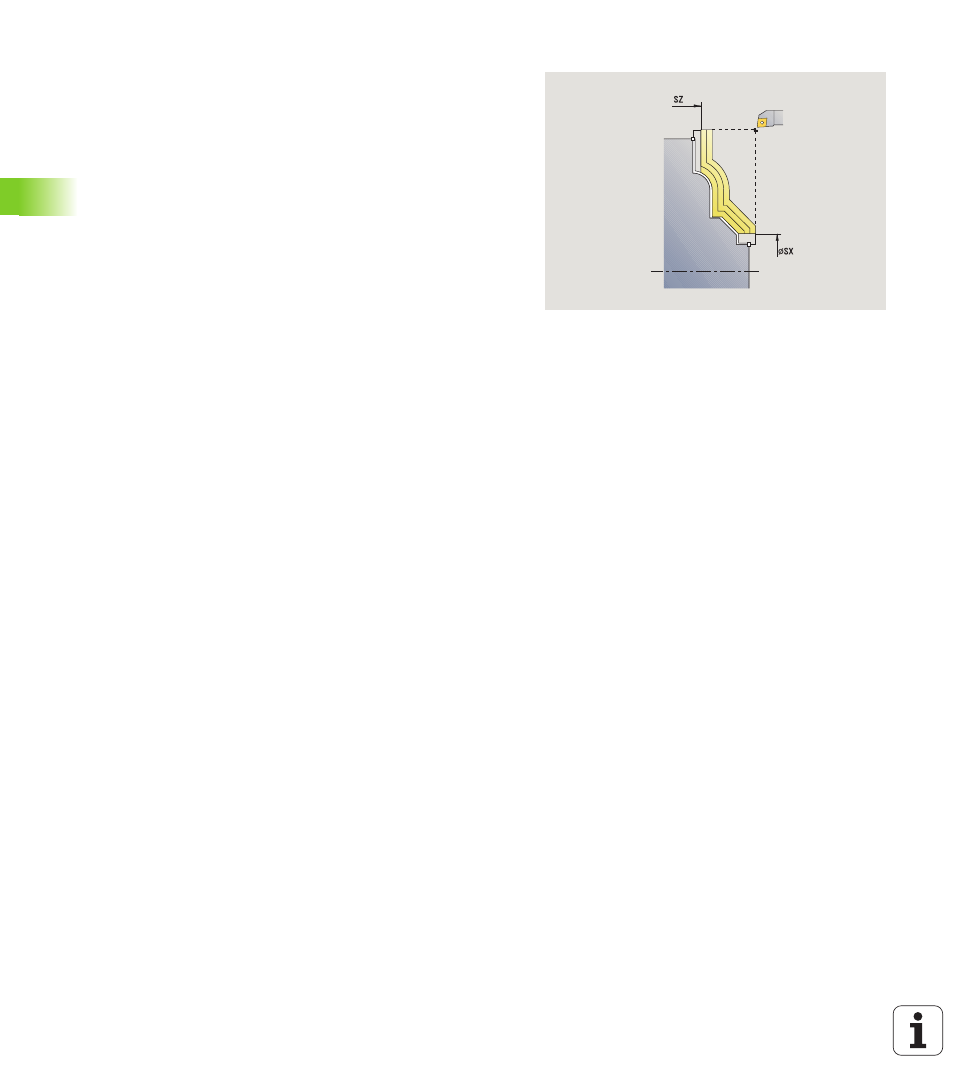

Zyklusausführung
1
errechnet die Schnittaufteilung (Zustellung) unter
Berücksichtigung des Rohteilaufmaßes J
J=0: Die Schneidengeometrie wird berücksichtigt. Dadurch
können sich unterschiedliche Zustellungen in Längs- und
Planrichtung ergeben.
J>0: In Längs- und Planrichtung wird die gleiche Zustellung
verwendet.
2
stellt vom Startpunkt aus achsparallel für den ersten Schnitt zu
3
zerspant entsprechend der errechneten Schnittaufteilung
4
fährt zurück und stellt für den nächsten Schnitt zu
5
wiederholt 3...4, bis definierter Bereich zerspant ist
6
fährt achsparallel zum Startpunkt zurück
7
fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an
G47
Sicherheitsabstand (siehe Seite 128)
G14
Werkzeugwechselpunkt (siehe Seite 128)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
BP
Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF
Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
XA, ZA
Anfangspunkt Rohteil (nur wirksam, wenn kein Rohteil
programmiert wurde):
XA, ZA nicht programmiert: Die Rohteilkontur wird aus
Werkzeugposition und ICP-Kontur berechnet.
XA, ZA programmiert: Definition des Eckpunktes der
Rohteilkontur.
A
Anfahrwinkel (Bezug: Z-Achse) – (default: orthogonal zur
Z-Achse)
W
Abfahrwinkel (Bezug: Z-Achse) – (default: parallel zur
Z-Achse)
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS
M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE
M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP
Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
Hauptantrieb
Gegenspindel für die Rückseitenbearbeitung
