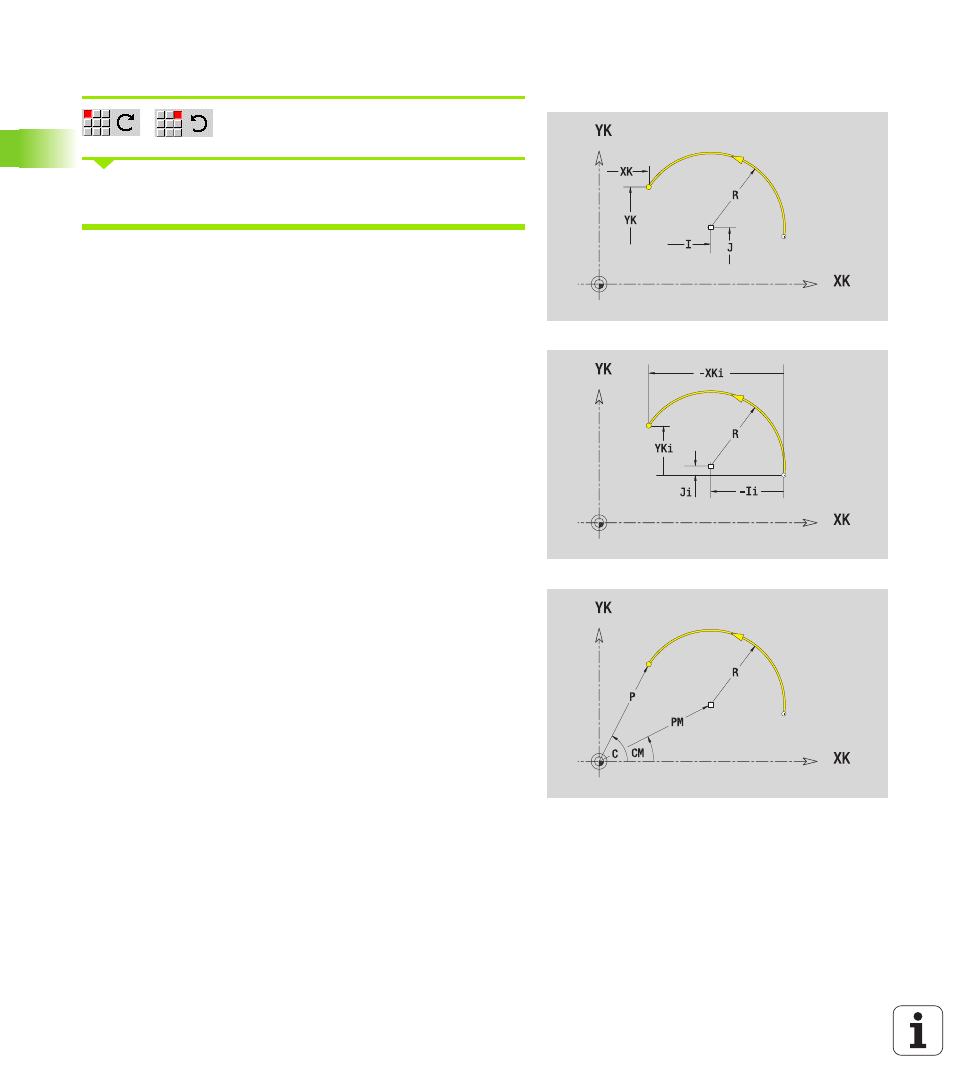

Kreisbogen Stirnfläche
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G102 bzw. G103.
Parameter
XK, YK
Zielpunkt (Endpunkt des Kreisbogens)
XKi, YKi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
P
Zielpunkt polar (Radiusmaß)
Pi
Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
C
Zielpunkt polar – Winkel
Ci
Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
I, J
Mittelpunkt Kreisbogen
Ii, Ji
Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X, Z)
PM
Mittelpunkt Kreisbogen polar
PMi
Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
CM
Mittelpunkt Kreisbogen polar – Winkel
CMi
Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R
Radius
ANs
Tangentenwinkel im Startpunkt
ANe
Tangentenwinkel im Zielpunkt
ANp
Winkel zum vorherigen Element
ANn
Winkel zum Nachfolgeelement
F: siehe Bearbeitungsattribute Seite 361
