HEIDENHAIN MANUALplus 620
545
8.2 P
a
ra
met
e
r
Ein- und Konturstechen – Bearbeitung
Auswertung: DIN PLUS
Äquidistant oder Längs [KSLA]
Äquidistantes Aufmaß oder Längsaufmaß
Kein oder Plan [KSPA]
Planaufmaß
Die Aufmaße werden in der Bearbeitungsart
Konturstechen bei Konturtälern berücksichtigt.
Genormte Einstiche (Beispiel: Form D, S, A) werden in
einem Arbeitsgang fertig gestochen. Eine Aufteilung in
Schruppen und Schlichten ist nur in DIN PLUS möglich.
Werkzeugwahl, Aufmaße
Bearbeitung

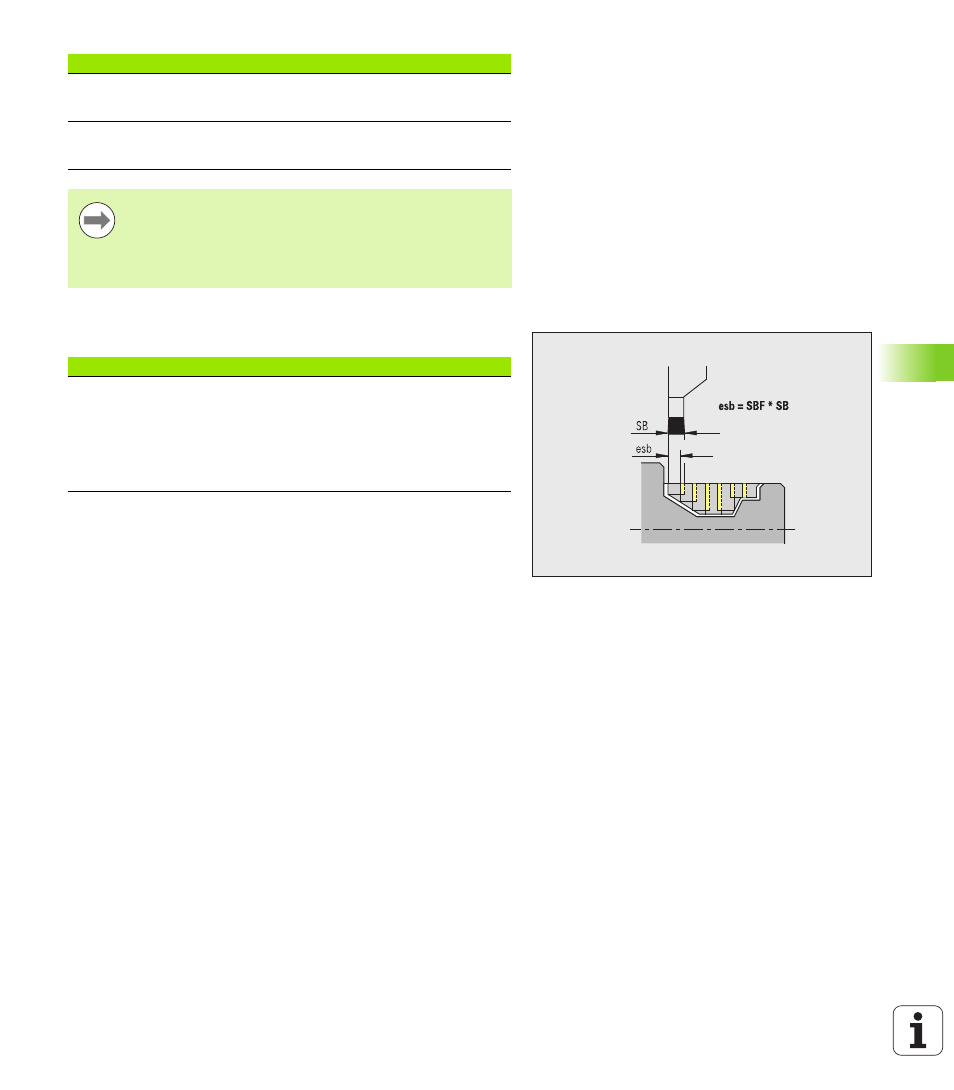

Stechbreitenfaktor [SBF]
Mit SBF wird der maximale Versatz bei den Stechzyklen G860,
G866 ermittelt:
esb = SBF * SB
(esb: effektive Stechbreite; SB: Breite Stechwerkzeug)
