536 Betriebsart Organisation
8.2 P
a
ra
met
e
r
Zentrisches Vorbohren – Bearbeitung
Schruppen
Schruppen – Werkzeugstandards
Zusätzlich gilt:
 Vorrangig werden Standard-Schruppwerkzeuge eingesetzt.
 Alternativ werden Werkzeuge eingesetzt, die eine komplette
Bearbeitung ermöglichen.
Bearbeitung

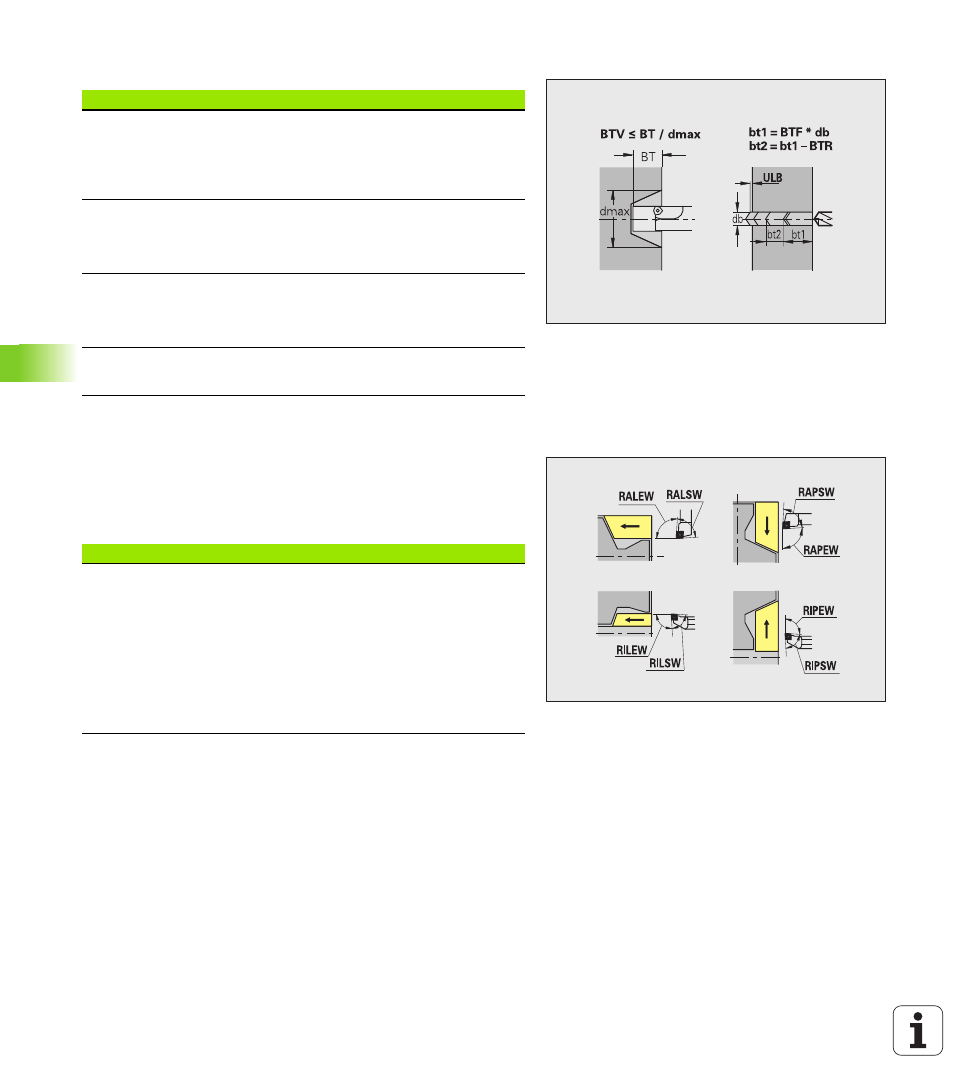

Bohrtiefenverhältnis [BTV]
TURN PLUS überprüft die 1. und 2. Bohrstufe. Die
Vorbohrstufe wird durchgeführt bei:
BTV <= BT / dmax
Bohrtiefenfaktor [BTF]
1. Bohrtiefe bei Tiefbohrzyklus (G74):
bt1 = BTF * db
Bohrtiefenreduzierung [BTR]
Reduzierung bei Tiefbohrzyklus (G74):
bt2 = bt1 – BTR
Überhanglänge – Vorbohren [ULB]
Durchbohrlänge
Werkzeugstandards
 Einstellwinkel – Außen/Längs [RALEW]
 Spitzenwinkel – Außen/Längs [RALSW]
 Einstellwinkel – Außen/Plan [RAPEW]
 Spitzenwinkel – Außen/Plan [RAPSW]
 Einstellwinkel – Innen/Längs [RILEW]
 Spitzenwinkel – Innen/Längs [RILSW]
 Einstellwinkel – Innen/Plan [RIPEW]
 Spitzenwinkel – Innen/Plan [RIPSW]
