420 ICP-Programmierung
5.12 Stir
nfläc
h
enk
ont
ur
en in smar
t.T
u
rn

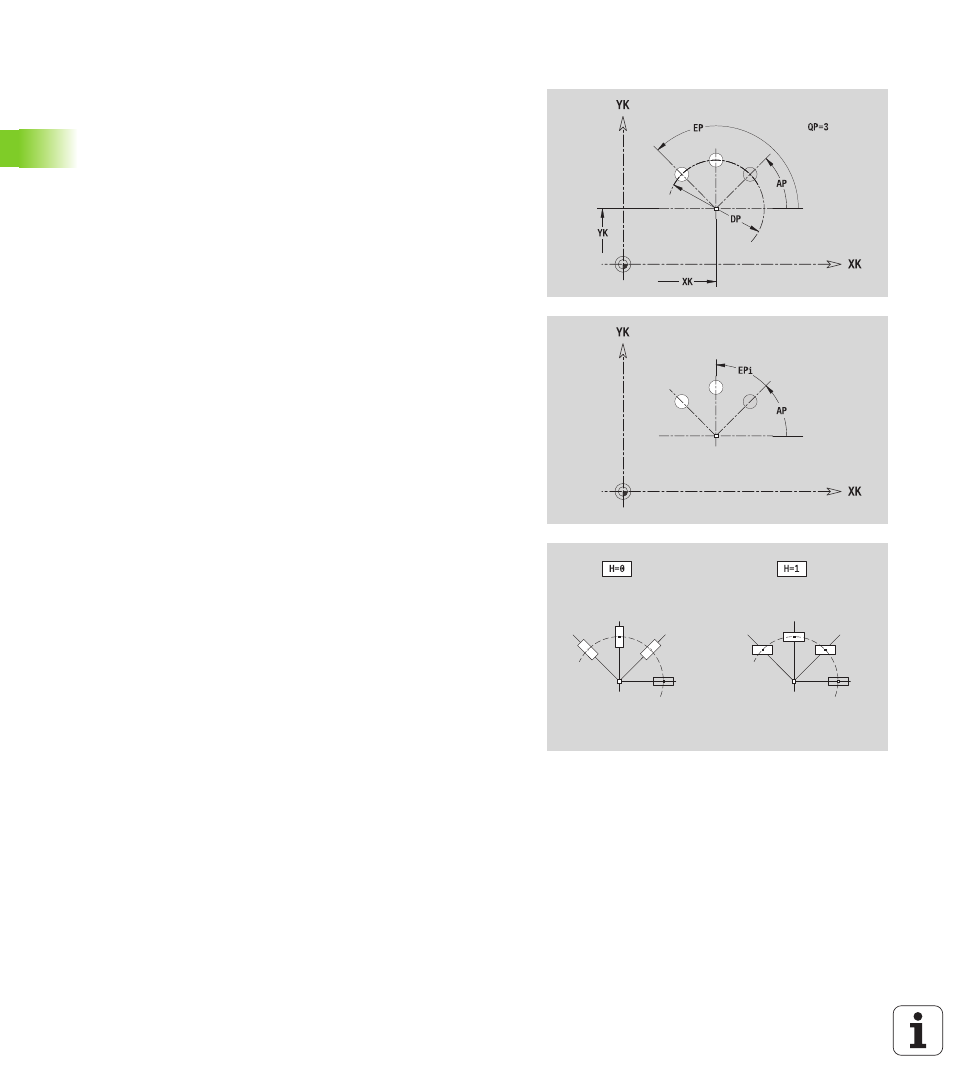

Zirkulares Muster Stirnfläche
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe bzw.
Bohrtiefe (–1*BT).
 ein G402 mit den Parametern des Musters.
 die G-Funktion und Parameter der Figur/der Bohrung.
 ein G309.
Referenzdaten Stirnfläche
ID
Konturname
PT Frästiefe
ZR Bezugsmaß
Parameter Muster
XK, YK
Mittelpunkt Muster (kartesische Koordinaten)
QP Anzahl Musterpunkte
DR Drehsinn (default: 0)
 DR=0, ohne EP: Vollkreisaufteilung
 DR=0, mit EP: Aufteilung auf längerem Kreisbogen
 DR=0, mit EPi: Vorzeichen von EPi bestimmt die
Richtung (EPi<0: im Uhrzeigersinn)
 DR=1, mit EP: im Uhrzeigersinn
 DR=1, mit EPi: im Uhrzeigersinn (Vorzeichen von EPi
ist ohne Bedeutung)
 DR=2, mit EP: gegen den Uhrzeigersinn
 DR=2, mit EPi: gegen den Uhrzeigersinn (Vorzeichen
von EPi ist ohne Bedeutung)
DP Musterdurchmesser
AP Startwinkel (default: 0°)
EP Endwinkel (keine Eingabe: es erfolgt eine Aufteilung der
Musterelemente auf 360°)
EPi Winkel zwischen zwei Figuren
H Elementlage
 0: Normal – Figuren werden um den Kreismittelpunkt
gedreht (Rotation)
 1: Originallage – Figurlage bezogen auf das
Koordinatensystem bleibt gleich (Translation)
Parameter der gewählten Figur/der Bohrung
