Messen
Die Messparameter werden den Passungselementen als Attribut
zugeordnet.
Bohren
Bohren – An- und Abfahren
An- und Abfahrbewegungen erfolgen im Eilgang (G0).
Bohren – Sicherheitsabstände
Messverfahren
Messschleifenzähler [MC]
Gibt an, in welchen Intervallen gemessen werden soll
Messabfahrlänge in Z [MLZ]
Z-Abstand für Abfahrbewegung
Messabfahrlänge in X [MLX]
X-Abstand für Abfahrbewegung
Messaufmaß [MA]
Aufmaß, welches sich noch auf dem zu messenden Element
befindet.

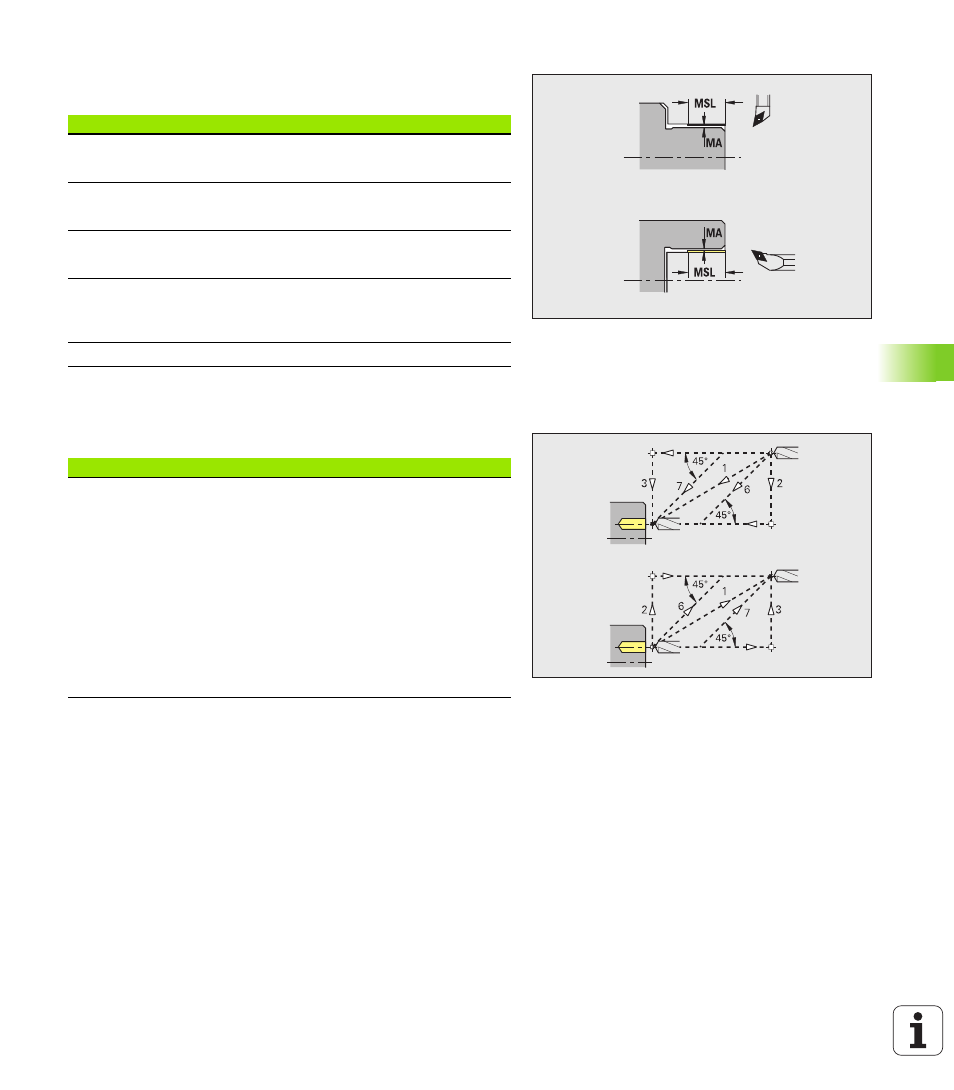

Messschnittlänge [MSL]
An- und Abfahren
 Anfahren Stirnfläche [ANBS]
 Anfahren Mantelfläche [ANBM]
 Abfahren Stirnfläche [ABGA]
 Abfahren Mantelfläche [ABBM]
Strategie zum Anfahren/Abfahren:
 1: X- und Z-Richtung gleichzeitig
 2: erst X- dann Z-Richtung
 3: erst Z- dann X-Richtung
 6: Mitschleppen, X- vor Z-Richtung
 7: Mitschleppen, Z- vor X-Richtung
