4.6 Gewinde- und F
reistic
hzyklen

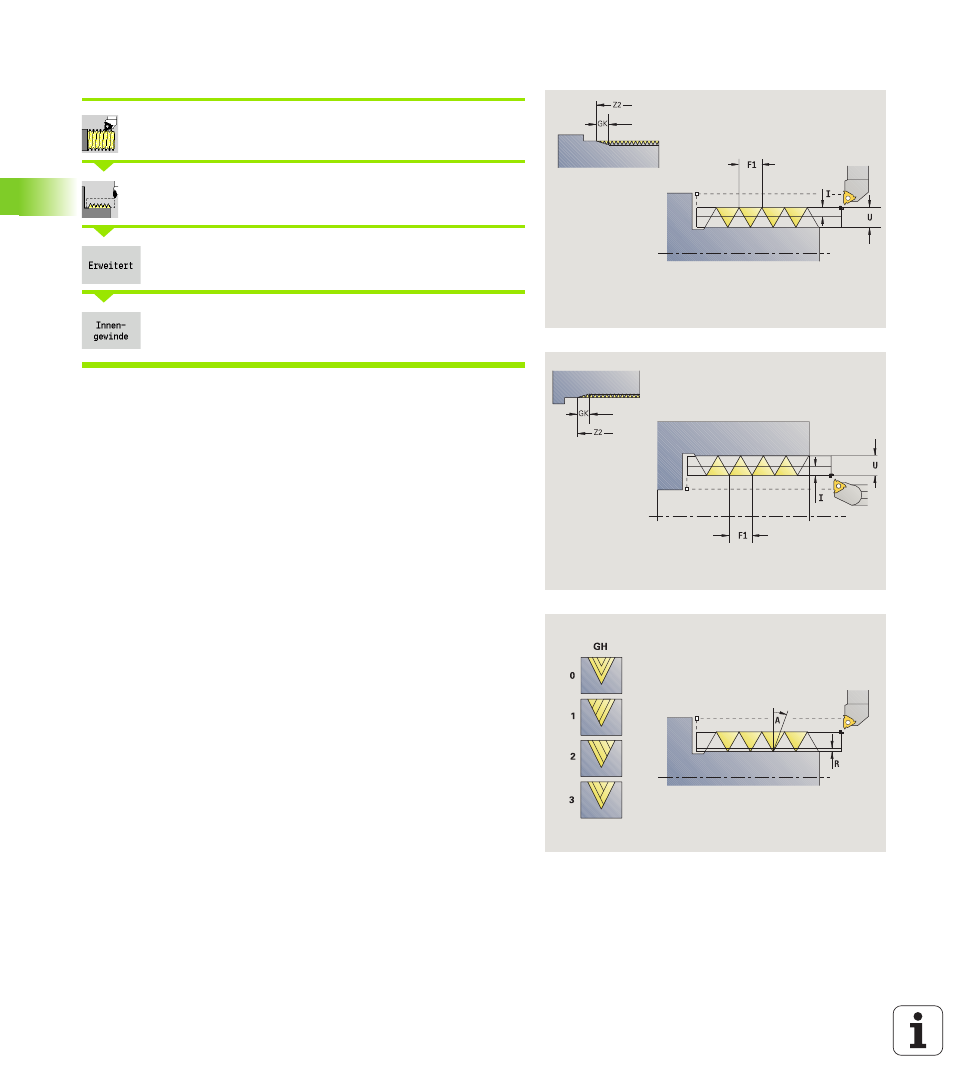

Gewindezyklus (längs) – Erweitert
Gewindeschneiden wählen
Gewindezyklus wählen
Softkey Erweitert zuschalten
 Ein: Innengewinde
 Aus: Außengewinde
Der Zyklus erstellt ein ein- oder mehrgängiges Außen- oder
Innengewinde. Das Gewinde beginnt am Startpunkt und endet am
Endpunkt Gewinde
(ohne Vor- und Nachlauf).
Zyklusparameter
X, Z
Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung (= Vorschub)
D Gangzahl (default: 1 Gewindegang)
U Gewindetiefe – keine Eingabe:
 Außengewinde: U=0.6134*F1
 Innengewinde: U=–0.5413*F1
I Maximale Zustellung
 I<U: erster Schnitt mit „I“; jeder weitere Schnitt:
Reduzierung der Schnitttiefe
 I=U: ein Schnitt
 keine Eingabe: I wird aus U und F1 berechnet
GK Auslauflänge
G47 Sicherheitsabstand (siehe Seite 128)
G14 Werkzeugwechselpunkt (siehe Seite 128)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
GH Versatzart
 0: ohne Versatz
 1: von links
 2: von rechts
 3: wechselnd links/rechts
