Betriebsart Maschine
3.3
Mas
c
hi
ne
nda
ten

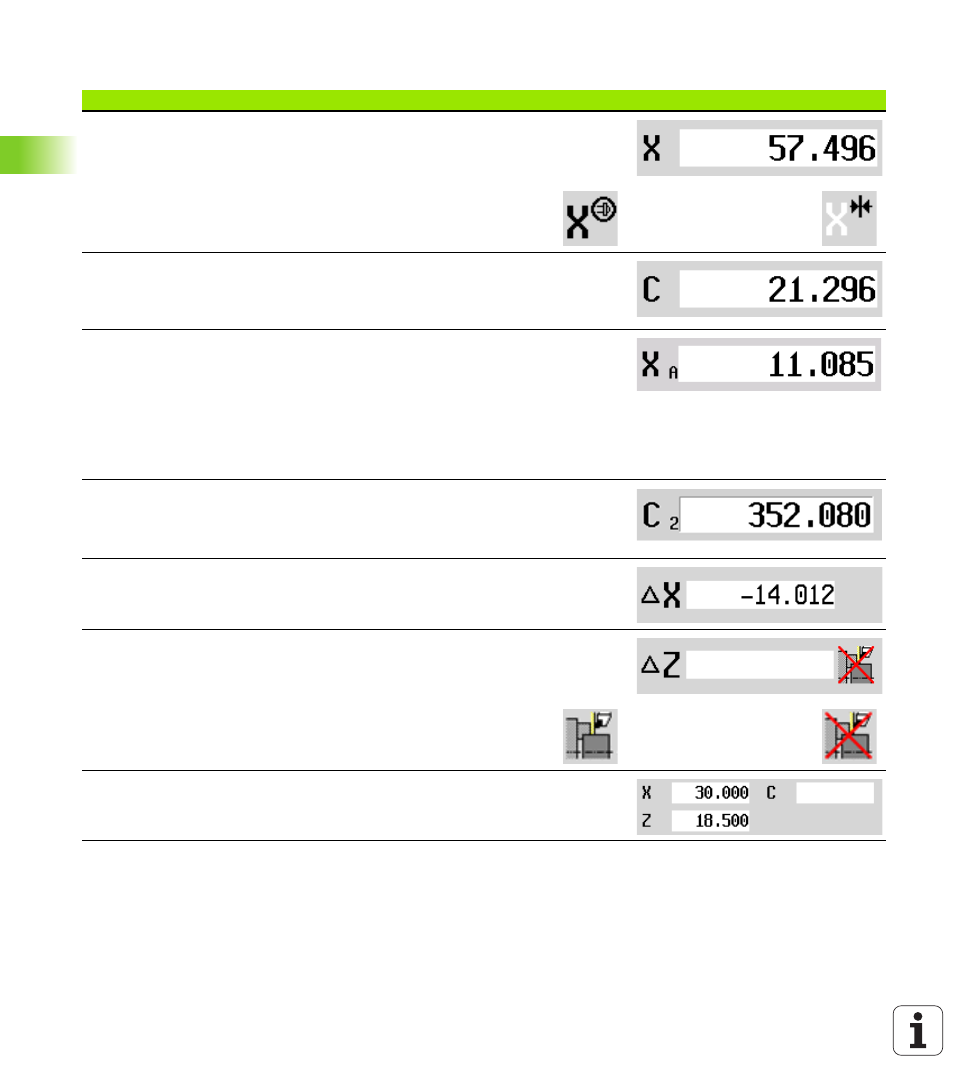

Maschinendatenanzeige
Elemente der Maschinendatenanzeige
Positionsanzeige X, Y, Z, W: Abstand Werkzeugspitze – Werkstück-Nullpunkt
Achsbuchstabe: schwarz=Achsfreigabe erteilt; weiß=keine „Achsfreigabe“
Handrad aktiv
Klemmung aktiv
Positionsanzeige C: Position der C-Achse
leeres Feld: C-Achse ist nicht aktiv
Achsbuchstabe: schwarz=Achsfreigabe erteilt; weiß=keine „Achsfreigabe“
Anzeigeeinstellungen der Positionsanzeige: Über den User-Parameter
MP_axesDisplayMode einstellbar. Die Einstellung wird durch einen Buchstaben
neben dem Positionsfenster angezeigt.
A: Istwert (Einstellung: REFIST)
N: Sollwert (Einstellung: REFSOLL)
L: Schleppfehler (Einstellung: SCHPF)
D: Restweg (Einstellung: RESTW)
Anzeige der Schlittennummer und C-Achsnummer: Eine Ziffer neben dem
Positionsfenster der Achse zeigt die zugeordnete Schlitten- oder C-Achsnummer.
Die Ziffer wird nur angezeigt, wenn eine Achse mehrfach konfiguriert wurde z.B.
zweite C-Achse als Gegenspindel.
Restweganzeige X, Y, Z, W: Differenz zwischen momentaner Position und
Endposition des laufenden Verfahrbefehls.
Restweganzeige und Schutzzonenstatus: Restweg-Anzeige und Anzeige des
Status der Schutzzonen-Überwachung.
Schutzzonen-Überwachung
aktiv
Schutzzonen-Überwachung
nicht aktiv
Positionsanzeige vier Achsen: Anzeige der Positionswerte von bis zu vier Achsen.
Die angezeigten Achsen sind von der Maschinen-Konfiguration abhängig.
