464 ICP-Programmierung
5.15 K
o
nt
ur
en der YZ-Ebene

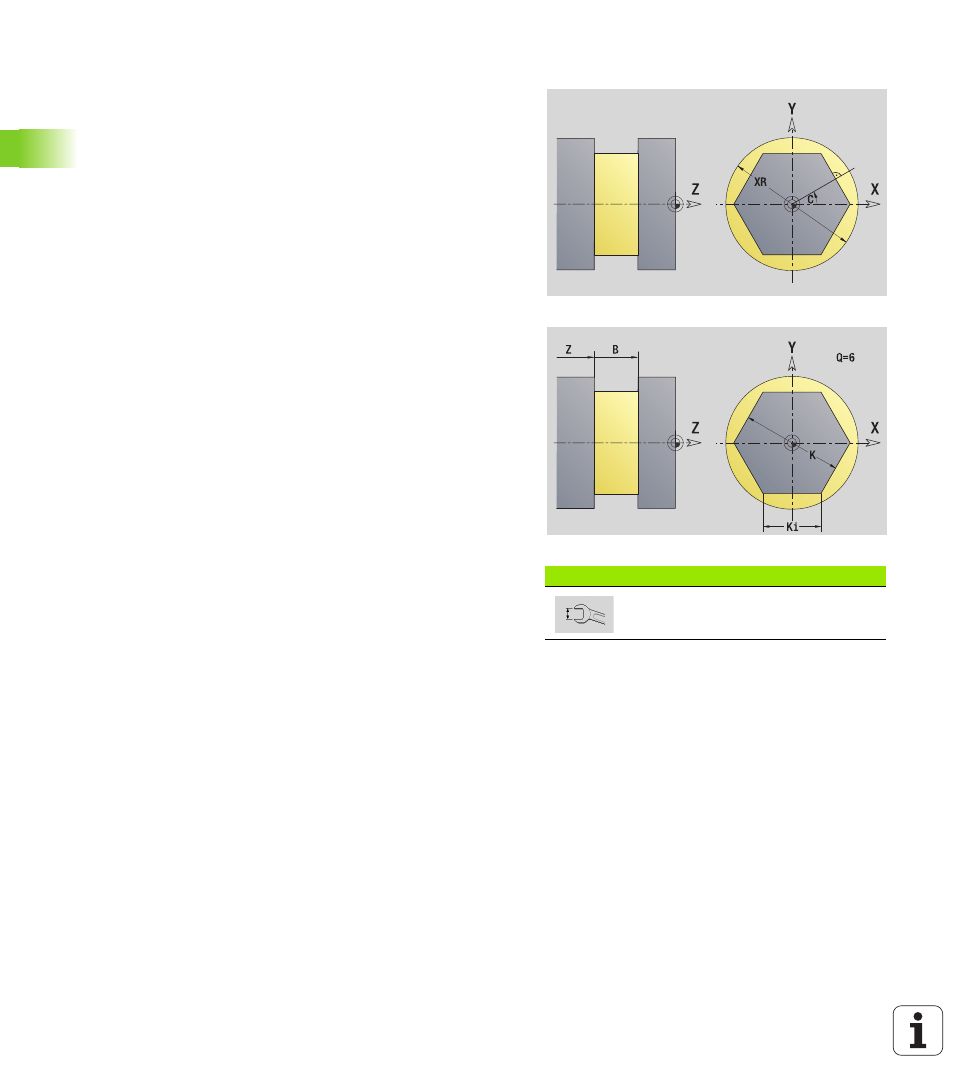

Mehrkantflächen YZ-Ebene
Die Funktion definiert Mehrkantflächen in der YZ-Ebene.
Die Umschaltung zwischen Kantenlänge (Ki) und Schlüsselweite (K)
erfolgt per Softkey (siehe Tabelle rechts).
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit dem Parameter Konturname.
 ein G487 mit den Parametern des Mehrkants.
 ein G309. Softkey
Schaltet das Feld auf die Eingabe der
Schlüsselweite K um.
Referenzdaten des Mehrkants
ID
Konturname
C Spindelwinkel (Lagewinkel des Flächenlots)
XR Bezugsdurchmesser
Parameter des Mehrkants
Z
Referenzkante
Q Anzahl Flächen (Q>=2)
K Schlüsselweite
Ki Kantenlänge
B Breite (Bezug: Bezugsmaß ZR)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
