HEIDENHAIN MANUALplus 620 321
4.8 F
räszyklen
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub

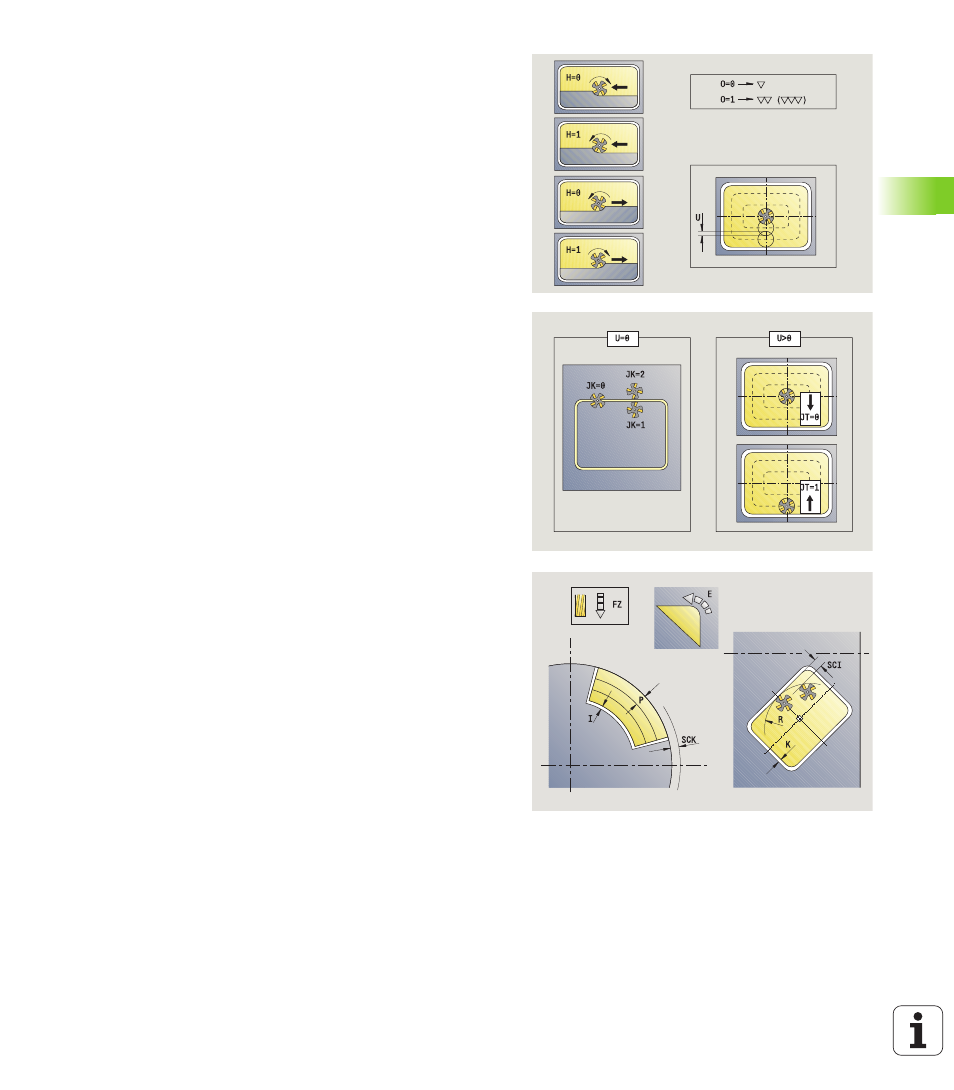

Zyklusparameter (zweites Eingabefenster)
I
Aufmaß konturparallel
K Aufmaß in Zustellrichtung
P Zustelltiefe (default: gesamte Tiefe in einer Zustellung)
FZ Zustellvorschub (default: aktiver Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default:
aktiver Vorschub)
O Schruppen oder Schlichten – nur beim Taschenfräsen
 0: Schruppen
 1: Schlichten
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
U Überlappungsfaktor (Bereich: 0 < U < 1)
 Keine Eingabe: Konturfräsen
 U>0: Taschenfräsen – minimale
Überlappung der Fräsbahnen=U*Fräserdurchmesser
JK Konturfräsen (Eingabe wird nur bei Konturfräsen
ausgewertet)
 0: auf der Kontur
 1: innerhalb der Kontur
 2: außerhalb der Kontur
JT Taschenfräsen (Eingabe wird nur bei Taschenfräsen
ausgewertet)
 0: von innen nach außen
 1: von außen nach innen
R Einfahrradius: Radius Ein-/Ausfahrbogen (default: 0)
 R=0: Konturelement wird direkt angefahren; Zustellung
auf Anfahrpunkt oberhalb der Fräsebene – danach
senkrechte Tiefen-Zustellung
 R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an
das Konturelement anschließt
 R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen,
der tangential an das Konturelement anschließt
 R<0 bei Außenecken: Länge lineares Ein-/
Ausfahrelement; Konturelement wird tangential an-/
abgefahren
SCI Sicherheitsabstand in der Bearbeitungsebene
SCK Sicherheitsabstand in Zustellrichtung (siehe Seite 128)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
