Zyklen-Programmierung
4.8 F
räszyklen

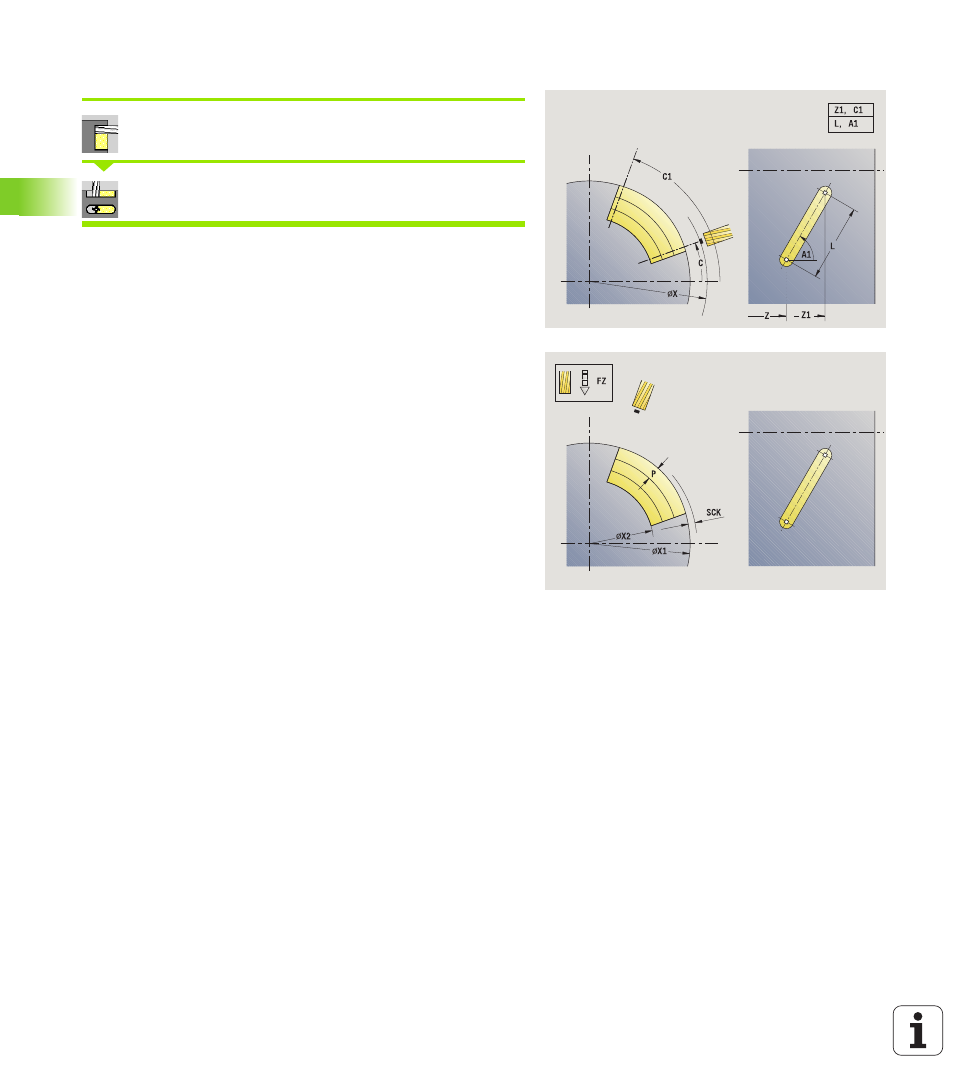

Nut radial
Fräsen
wählen
Nut radial wählen
Der Zyklus erstellt eine Nut auf der Mantelfläche. Die Nutbreite
entspricht dem Fräserdurchmesser.
Bearbeitungsart für Technologiedatenbankzugriff: Fräsen
Parameterkombinationen für Position und Lage der Nut:
X1, C1
L, A1
Zyklusparameter (erstes Eingabefenster)
X, Z
Startpunkt
C
Spindelwinkel (C-Achsposition)
Z1
Nutzielpunkt
C1
Winkel Nutzielpunkt (default: Spindelwinkel C)
L
Nutlänge
A
Winkel zur Z-Achse (default: 0)
X1 Fräsoberkante
(Durchmessermaß) – (default: Startpunkt X)
X2
Fräsgrund
P
Zustelltiefe (default: gesamte Tiefe in einer Zustellung)
FZ
Zustellvorschub (default: aktiver Vorschub)
SCK
Sicherheitsabstand in Zustellrichtung (siehe Seite 128)
G14
Werkzeugwechselpunkt (siehe Seite 128)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS
M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE
M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP
Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
Hauptantrieb
Gegenspindel für die Rückseitenbearbeitung
