HEIDENHAIN MANUALplus 620 399
5.9 K
o
nt
ur
element
e
Stir
nfläc
h
e
ICP generiert in smart.Turn ein G100.

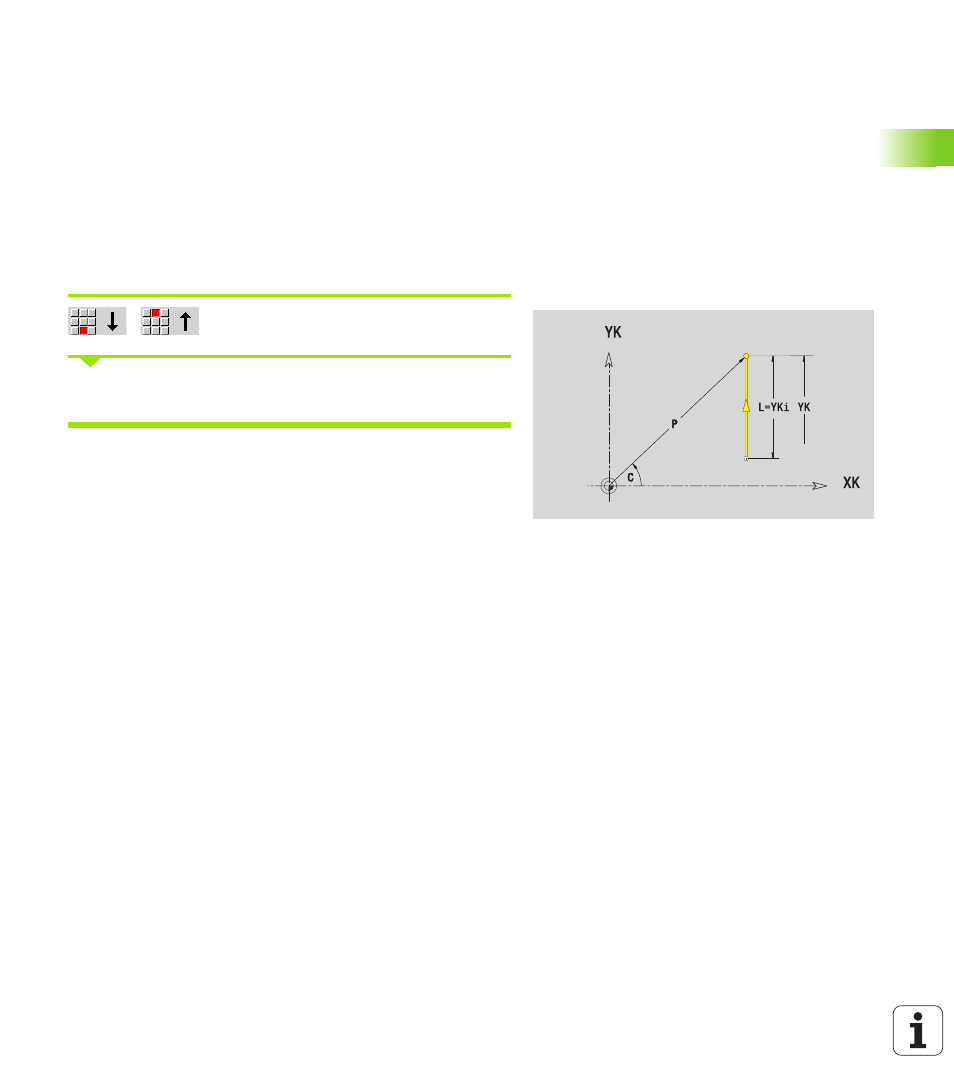

Vertikale Linien Stirnfläche
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G101.
HF Richtung:
 0: Gegenlauf
 1: Gleichlauf
DF Fräserdurchmesser
WF Winkel der Fase
BR Fasenbreite
RB Rückzugsebene
Parameter
YK
Zielpunkt kartesisch
YKi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
C Zielpunkt polar – Winkel
P Zielpunkt polar
L Länge der Linie
F: siehe Bearbeitungsattribute Seite 361
