428 ICP-Programmierung
5.13 Mant
elfläc
henk
ont
ur
en in smar
t.T
u
rn

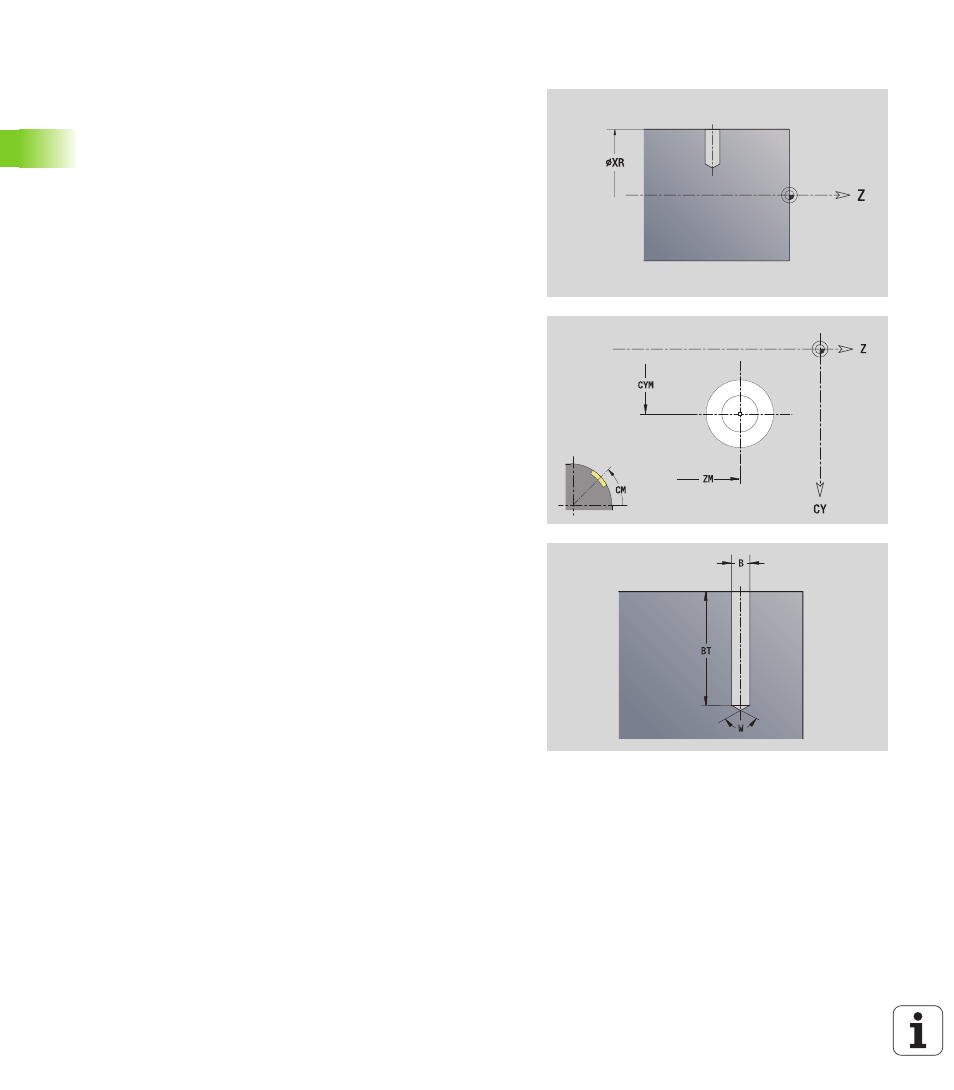

Bohrung Mantelfläche
Die Funktion definiert eine Einzelbohrung, die folgende Elemente
enthalten kann:
 Zentrierung
 Kernbohrung
 Senkung
 Gewinde
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Bohrtiefe (–1*BT).
 ein G310 mit den Parametern der Bohrung.
 ein G309.
Referenzdaten der Bohrung
ID
Konturname
XR Bezugsdurchmesser
Parameter der Bohrung
Z
Mittelpunkt Bohrung
CYM Figurmittelpunkt als Streckenmaß (Bezug: Durchmesser XR)
CM Figurmittelpunkt (Winkel)
Zentrierung
O
Durchmesser
Bohrung
B
Durchmesser
BT Tiefe
W Winkel
Senkung
R
Durchmesser
U Tiefe
E Senkwinkel
Gewinde
GD
Durchmesser
GT Tiefe
K Auslauflänge
F Gewindesteigung
GA Gangart (Rechts-/Linksgewinde)
 0: Rechtsgewinde
 1: Linksgewinde
