Zyklen-Programmierung
4.4 Abspanzyklen

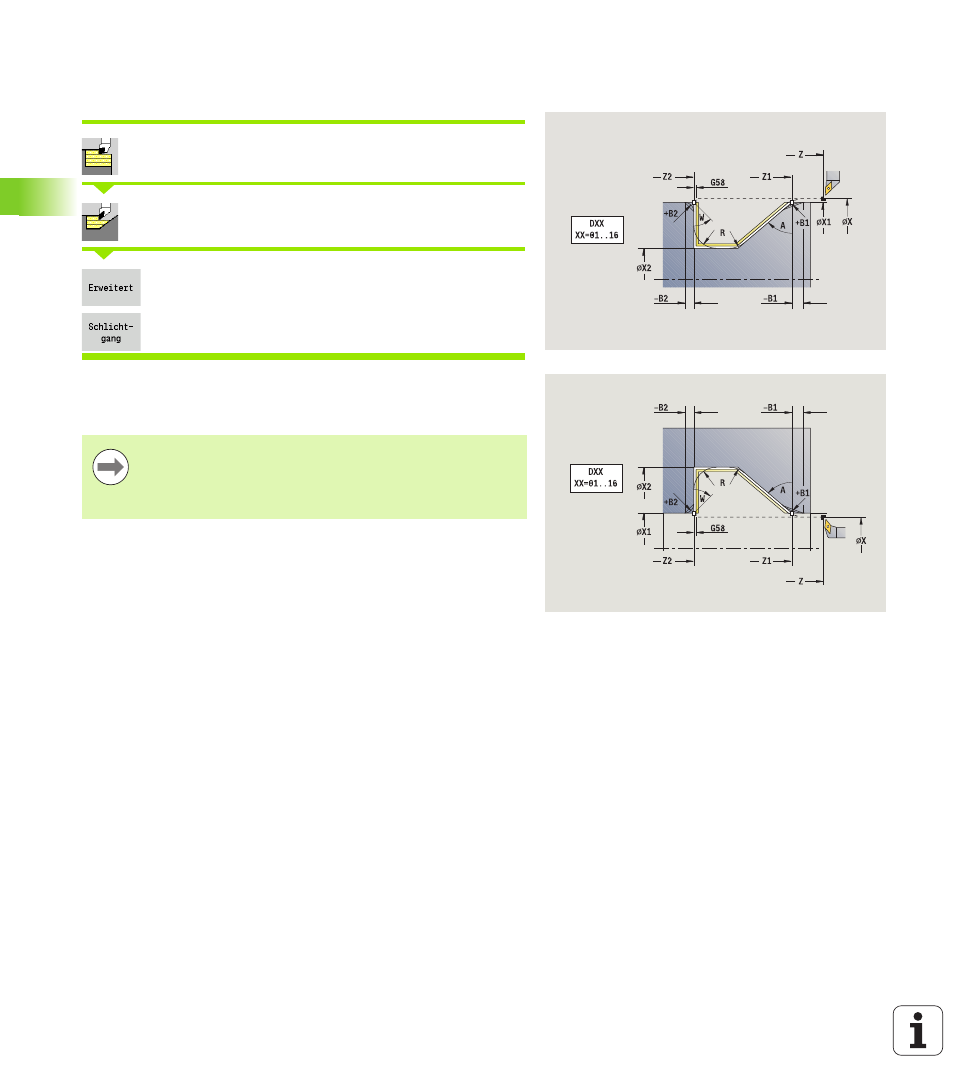

Zerspanen, Eintauchen Schlichten längs –
Erweitert
Abspanzyklen längs/plan
wählen
Eintauchen längs
wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Kontur
bis Endpunkt Kontur. Das Werkzeug bleibt am Ende des Zyklus
stehen.
Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Anfangspunkt Kontur
X2, Z2
Endpunkt Kontur
DXX
Additive Korrekturnummer: 1-16 (siehe Seite 128)
G58
Aufmaß konturparallel
A
Eintauchwinkel (Bereich: 0° <= A < 90°; default: 0°)
W
Endwinkel – Schräge am Konturende
(Bereich: 0° <= W < 90°)
R
Verrundung
G14
Werkzeugwechselpunkt (siehe Seite 128)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
B1, B2
Fase/Rundung (B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
G47
Sicherheitsabstand (siehe Seite 128)
