- 17 -
4.4 PWM 8 MODE: U/I-MESSEN
Mit dem PWM 8 MODE: U/I-MESSEN kann die Stromaufnahme und die Versorgungsspannung des
Messgerätes gemessen werden.
Je nach Interfaceplatine werden auch die Sensorspannungen gemessen.
In Folgeelektroniken haben die Sensorleitungen die Aufgabe, direkt am Messgerät die Messgeräte-Spannung
hochohmig abzugreifen und zur Folgeelektronik zurückzuführen.
Spannungsabfälle auf den Messgeräte-Versorgungsleitungen können dann in dafür ausgerüsteten
Folgeelektroniken nachgeregelt werden.
TTL-, HTL und 1V
SS
-Messgeräte sind mit Sensorleitungen ausgerüstet.
Entsteht bei der Messung der Sensorspannungen ein Fehler, wird im MODE: U/I-MESSEN ein blinkendes
Fehlerfeld angezeigt.

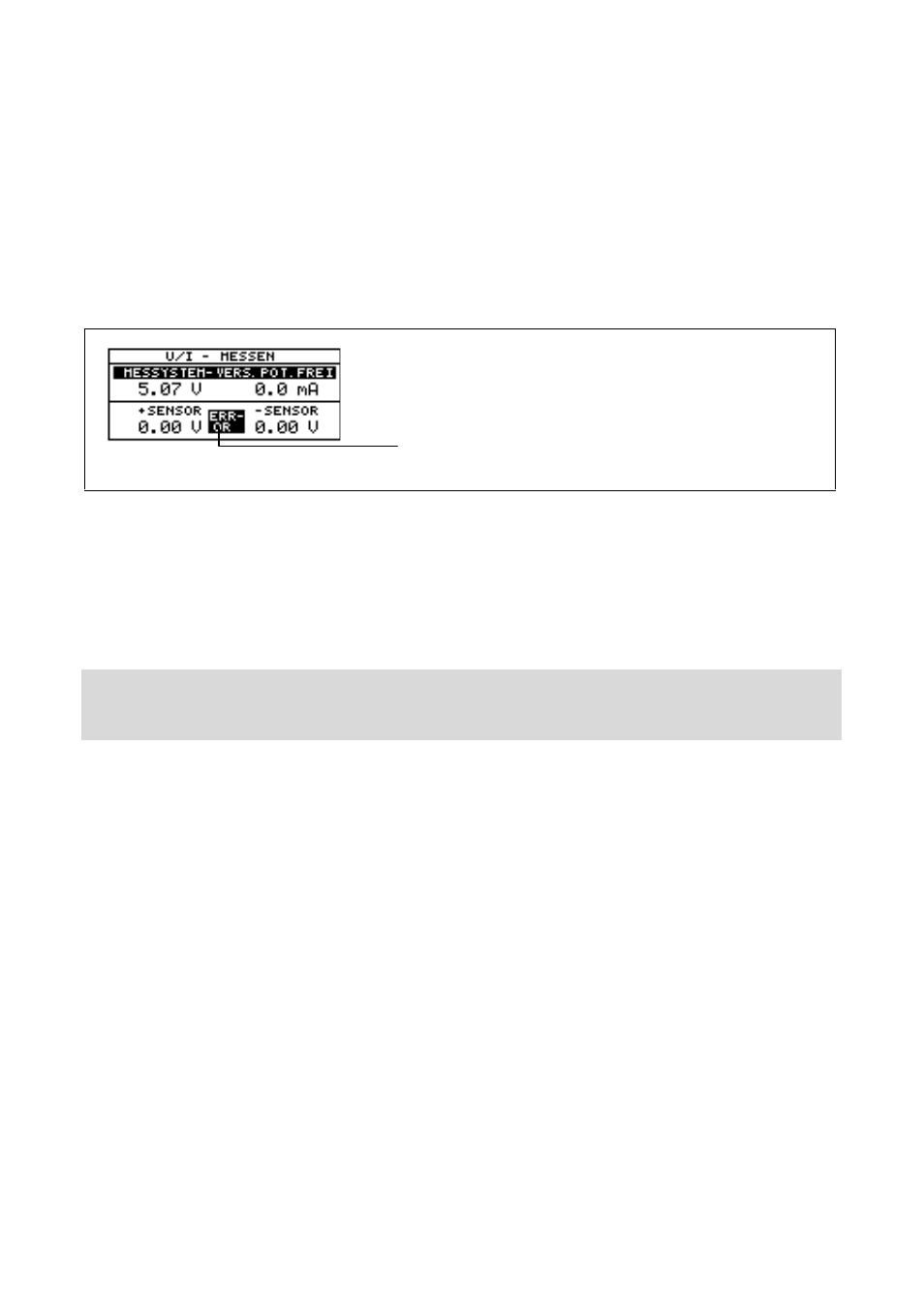

Anzeige für einen Fehler bei der Messung der
Sensorspannung
Ein Sensorfehler wird dann angezeigt, wenn:
+Sensor kleiner als 90 % von U-MSYS ist, oder
–Sensor größer als 10 % von U-MSYS ist
Hinweis:
Im PWM 8 MODE: U/I-MESSEN sind die Messgeräte-Versorgungsleitungen und die Sensorleitungen
voneinander getrennt.
In allen anderen PWM 8 MODE sind die Messgeräte-Versorgungsleitungen mit den zugehörigen
Sensorleitungen verbunden!
Die Stromaufnahme der Abschlusswiderstände (bei TTL und HTL Interfaceplatine) wird in der Stromanzeige
zusammen mit der Stromaufnahme des Messgerätes angezeigt. D.h. auch ohne Messgerät wird bei
eingeschalteten Abschlusswiderständen und eingeschalteter Messgeräte-Versorgung eine
Stromaufnahme des Messgerätes angezeigt!
