HEIDENHAIN PWM 8 - Handbuch (Seite 58)

- 58 -

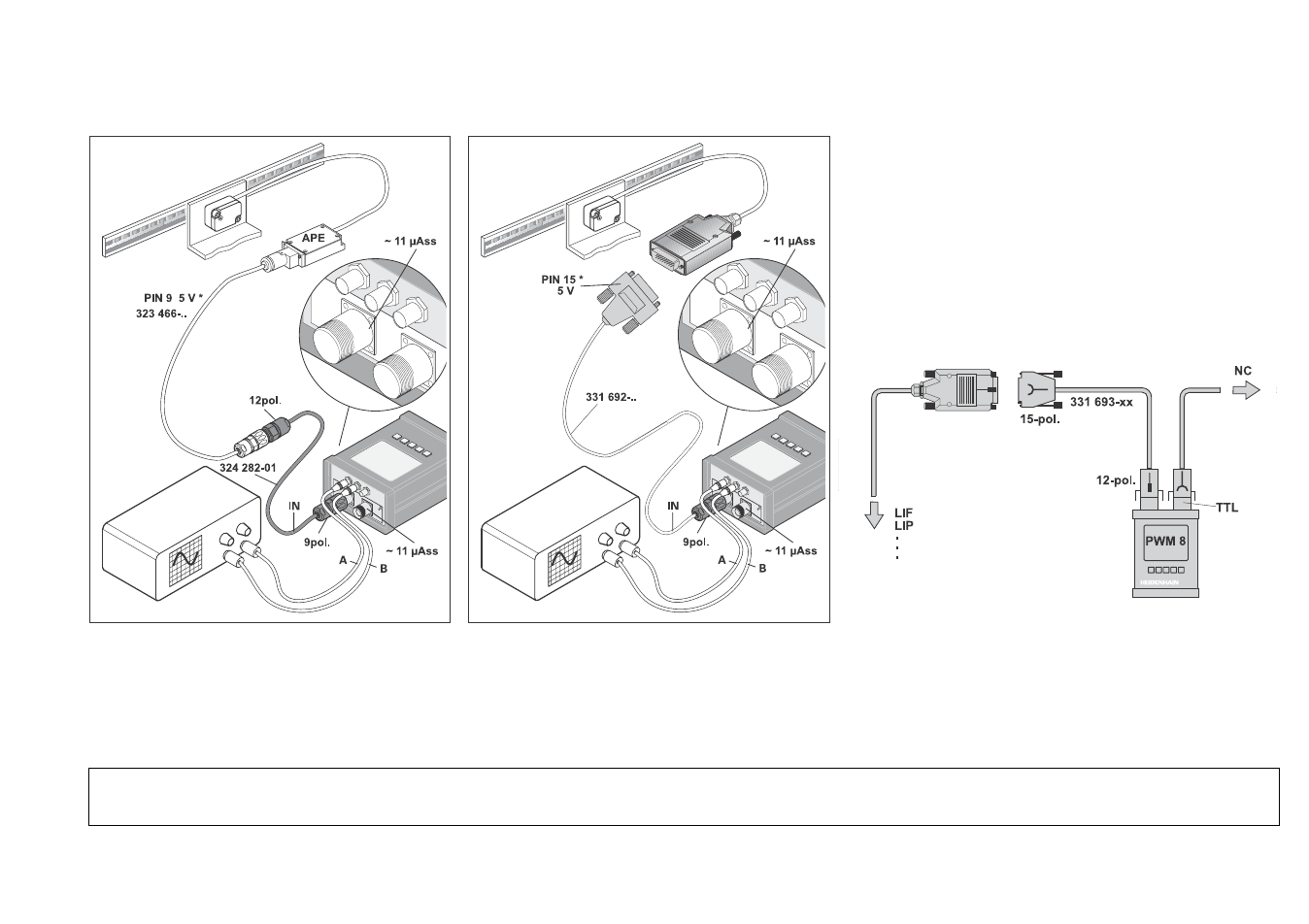

13.2 Adapter-Stecker für offene Längenmessgeräte (TTL-Ausgangssignale)
Geräte mit APE:
LIF 12
LIF 17
LIP 37
LIP 47
LIP 57 Geräte mit D-Sub-Stecker:
LIF 17
MT 1271
LIP 47 MT 2571
LIP 57 ST 1271
LIDA 17 ST 1277
LIDA 42 ST 3078
LIDA 47
Zur Überprüfung der TTL-Ausgangssignale wird
das Adapterkabel Id.Nr. 331 693-xx benötigt
* HINWEIS: Durch die abgebildeten Adapterkabel erfolgt eine Umschaltung der Ausgangssignale von TTL auf 11µAss.
Kein Durchschleifbetrieb möglich!
A
IN
OUT
B
C
A
IN
OUT
B
C
