- 47 -
12. Messaufbau und Ausgangssignal-Toleranzen
Beispiel: Überprüfung von sinusförmigen Ausgangssignalen

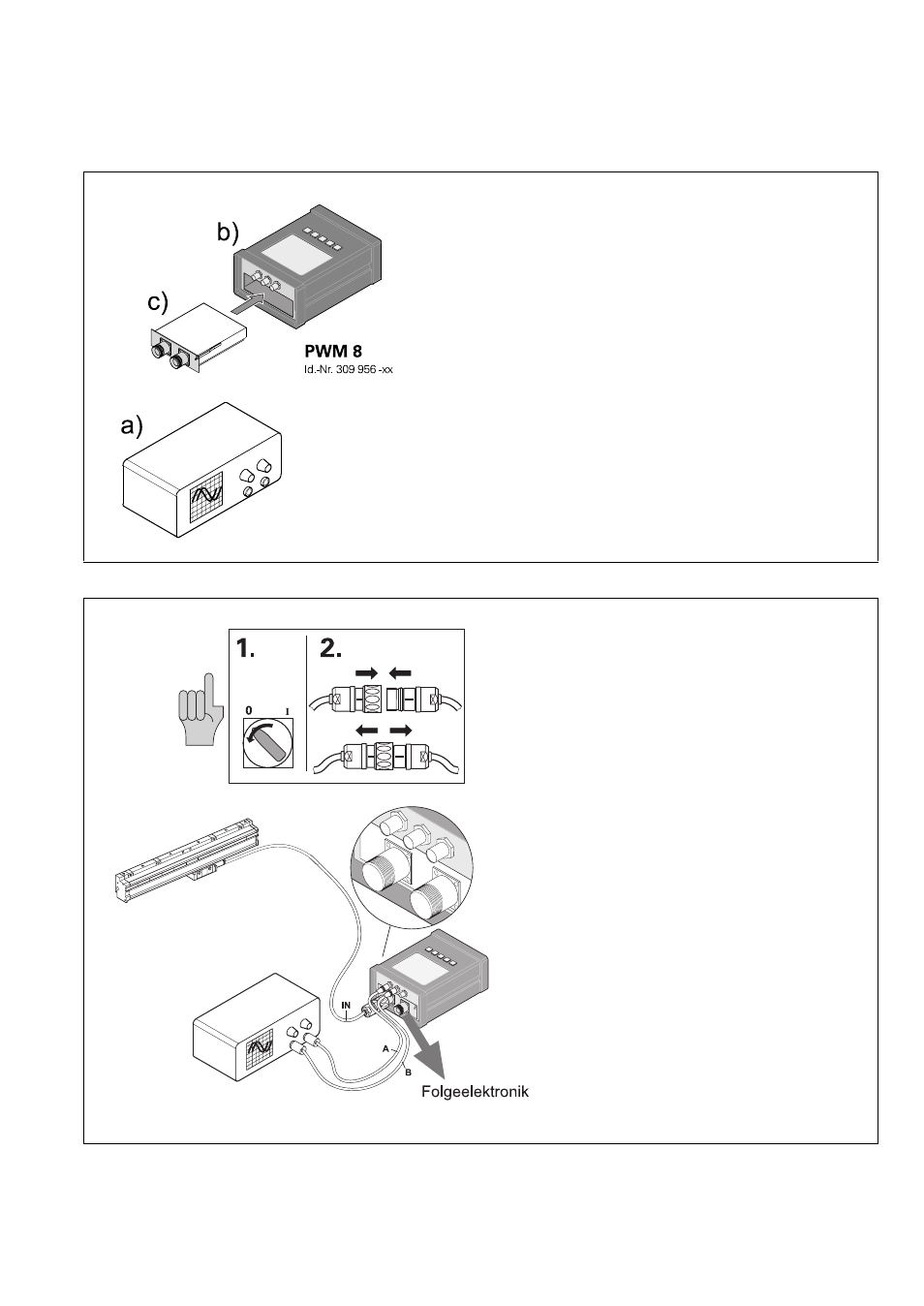

Benötigte Messmittel zur Justage:
a) Oszilloskop (2 Kanal)
b) PWM 8
c) Interfaceplatine für 11 µAss oder 1 Vss
Anschluss eines Längenmessgerätes über das
PWM 8 an ein Oszilloskop
A
IN
OUT
B
C
