- 27 -
Hinweise zur direkten Meßsystemversorgung aus der Folgeelektronik:
(Parameter P2: VON KUNDE)
1. Möglicherweise ist die einwandfreie Funktion von Folgeelektroniken mit 11µAss- und 1Vss-
Meßsystemschnittstellen aufgrund von Signalverschiebungen der Folgeelektronik nicht sichergestellt !
2. Die Meßsystemspannung der Folgeelektronik wird direkt, ohne Beeinflussung durch das PWM 8, zum
Meßsystem geschaltet, und kann nicht verändert werden.
3. Eine Strombegrenzung der Meßsystemspannung ist nicht vorhanden.
4. Die Leistungsentnahme aus der Folgeelektronik für die Meßsystem-Versorgung ist nur geringfügig größer
als der Leistungsbedarf des Meßsystems. Circa 10 mA werden für die Spannungsüberwachung der
Folgeelektronik benötigt.
Parameter P3: U-MSYS-LIMIT
[EIN (6 VOLT), AUS (9 VOLT)]
Der Parameter P3 legt die maximalen Einstellgrenzen der Meßsystemspannung fest. Ein Ausschalten des
U-MSYS-Limits ermöglicht es die Meßsystem-Spannung im Bereich bis zu 9V
±
1V zu verstellen.
Achtung: Zerstörung des Prüflings durch Überspannung möglich!
Standard-Meßsysteme werden mit einer Spannung von 5V
±
5% betrieben.
Besonderheit HTL-Interfaceplatine:
Der Parameter P3 ist bei Verwendung der HTL-Interfaceplatine nicht verfügbar!
Im EXPERT-MODE kann mit den Softkeys in der EXPERT-MODE Softkeyleiste nur
dann die Meßsystemspannung eingestellt werden, wenn der Parameter P2 auf POTENTIALFREI geschaltet
ist.
Parameter P4: EXPERT MODE
[NICHT SPEICHERN, SPEICHERN]
Wird der Parameter P4 auf SPEICHERN gesetzt bleibt nach einer Stromunterbrechung der EXPERT MODE
aktiv, ist P4 auf NICHT SPEICHERN gesetzt muss der EXPERT MODE nach jeder Stromunterbrechung neu
aktiviert werden.
Parameter P5: AUSWERTUNG
[1-FACH, 2-FACH, 4-FACH ]
Der Parameter P5 stellt die Flankenauswertung des UNIVERSALZÄHLERs (PWM 8 MODE:
UNIVERSALZÄHLER) ein. Die Flankenauswertung bestimmt, wie viele Flanken pro Signalperiode von
Inkrementalsignal 1 und Inkrementalsignal 2 zum Universalzähler und zur Frequenzmessung geschaltet
werden.
Bei dem PWM 8 MODE: IMPULSZAHL ERMITTELN wird die Auswertung automatisch auf 1-FACH
geschaltet. Die AUSWERTUNG wird hinter der Modeüberschrift des UNIVERSAL-ZÄHLERs angezeigt:

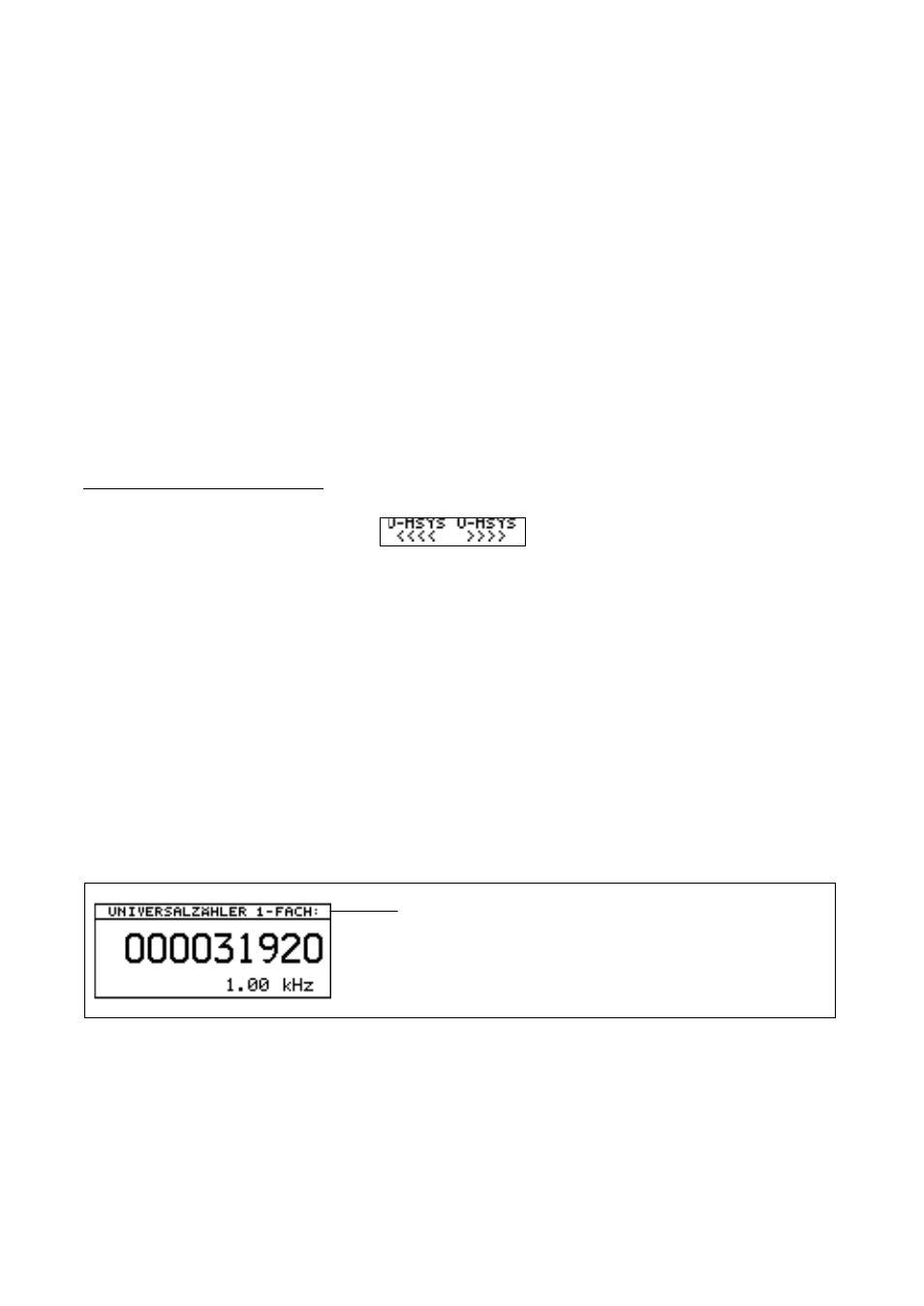

Anzeige der Flankenauswertung des Universalzählers
(hier: 1-FACH)
Parameter P6: ZÄHLWEISE
[0-1-2, 0-2-4, 0-5-0]
Der Parameter P6 legt die ZÄHLWEISE des UNIVERSALZÄHLERs in der letzten Stelle (Digit) fest.
