- 7 -
2.6 Software
Verfügbar sind folgende Dialoge für das Phasenwinkel-Messgerät PWM 8:
Dialog Software - Id.-Nr.
deutsch / englisch 246 199-xx
deutsch / französisch 246 200-xx

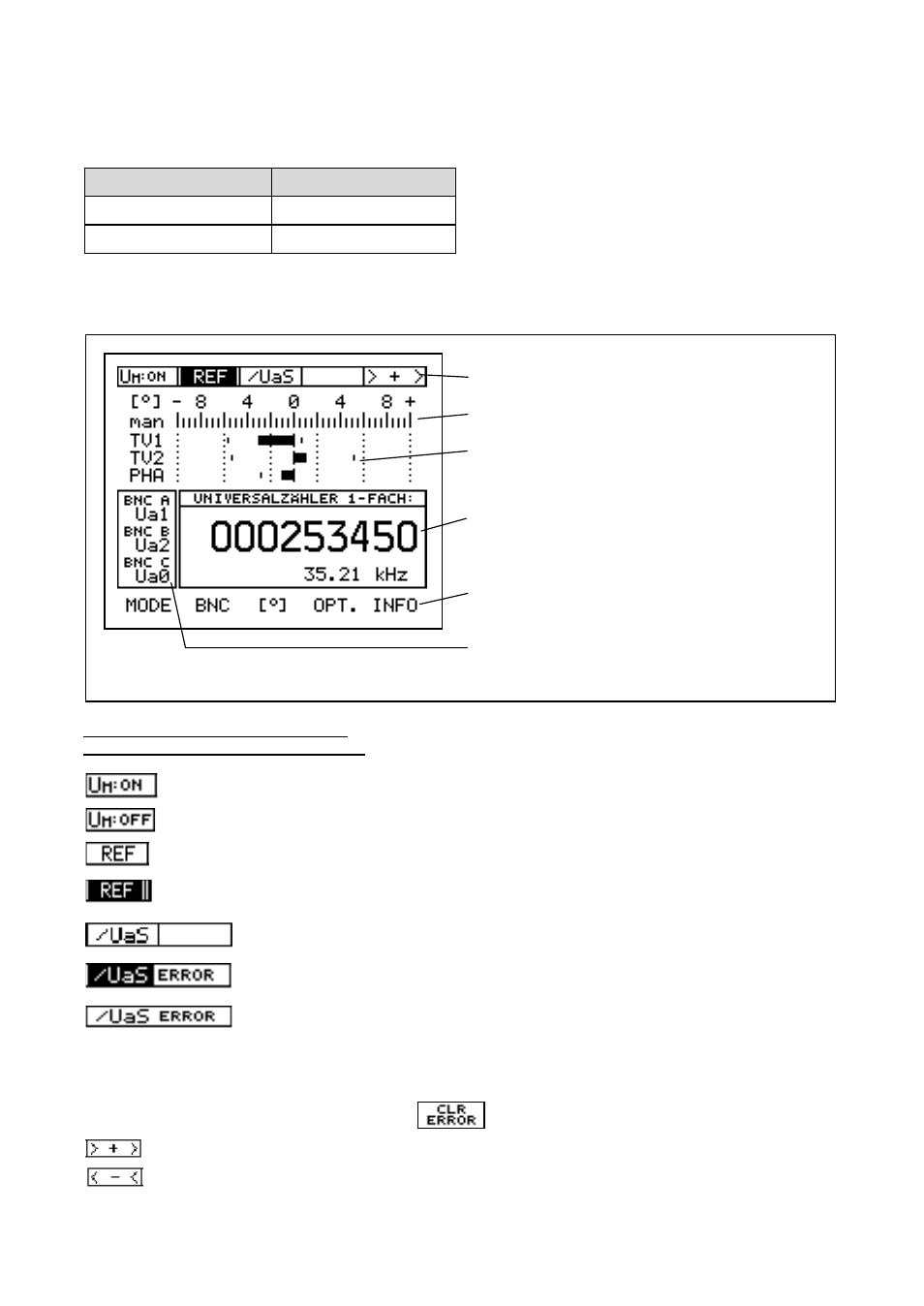

2.7 Display-Beschreibung
Display-Einteilung
Ständige Informationen über das Messgerät
Messbereich und Skalierung der PHA/TV-Anzeige
PHA/TV-Anzeige mit Maximumspeicher
(hier maximaler Fehler: + TV2)
Anzeigefeld für verschiedene PWM 8 MODE
(hier: UNIVERSALZÄHLER und Frequenzanzeige)
Softkeyleiste für Bedienung
Aktuelle Belegung der BNC-Buchsen
ständige Anzeigen am Display sind:
a): Informationen über das Messgerät:
Anzeige: Versorgungsspannung für das Messgerät ist eingeschaltet
Anzeige: Versorgungsspannung für das Messgerät ist ausgeschaltet
Anzeige: Referenzsignal
(kein Referenzsignal vorhanden)
Referenzsignal wird angezeigt
keine Echtzeitanzeige des Referenzsignals!
Anzeige: Störsignal
(kein Störsignal vorhanden)
Störsignal vorhanden, (aktiv: low) gleichzeitig wird
der Störsignalspeicher (ERROR) gesetzt.
kein Störsignal vorhanden, der Störsignalspeicher (ERROR) ist jedoch von
einer vorhergehenden Störung gesetzt.
Der Störsignalspeicher kann gelöscht werden durch:
1. Aufruf eines neuen PWM 8 MODE
2. Aus- und Einschalten der Messgeräte-Versorgungsspannung
3. Mit dem Softkey in der Info-Softkeyleiste
Zählrichtungsanzeige: Messgerät wird vorwärts bewegt
Zählrichtungsanzeige: Messgerät wird rückwärts bewegt
Die letzten beiden Ziffern ( xx ) der
Id.-Nr. geben den Software-Stand an.
