17.3 1 Vss-Messgeräte mit prog. SSI-Schnittstelle
17.3.1 Aktivierung des Menüs für die zusätzlichen Funktionen
Damit die zusätzlichen Funktionen benutzt werden können, muss ein zusätzliches Menü aktiviert werden.

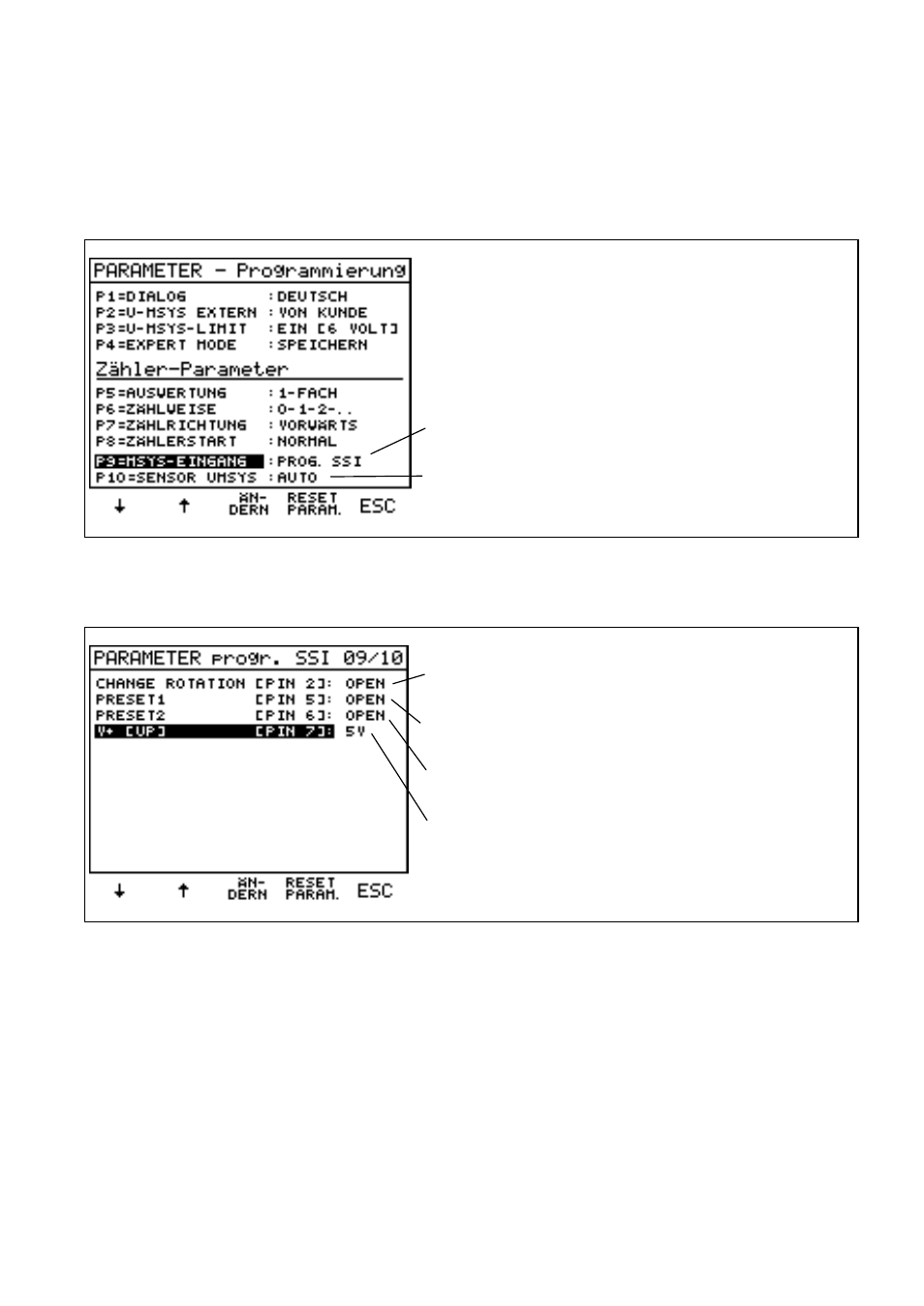

Dazu muss der Messgeräte-Eingang mit dem Parameter P9 auf „PROG. SSI“ geschaltet werden:
Nur wenn der Messgeräte-Eingang auf „PROG.SSI“
geschaltet ist, kann das Zusatzmenü aktiviert werden
Zusätzliche Parameter-Anzeige nur bei Messgeräte-Eingang
„Prog. SSI“
Um das Menü für die zusätzlichen Funktionen zu aktivieren, müssen jetzt (P9 = MSYS-Eingang: PROG.SSI)
die linken drei Softkeys gleichzeitig gedrückt werden.
Folgende Möglichkeiten stehen dann zur Verfügung:
auf PIN2 (IN) kann die Messgeräte-Versorgungsspannung
Up geschaltet werden
an PIN5 (IN) kann ein Up–Impuls für > 1ms geschaltet
werden
an PIN6 (IN) kann ein Up–Impuls für > 1ms geschaltet
werden
Up kann von 5 V auf HTL (10 ... 30 V) geschaltet werden
Mit der Softkey „ESC“ kann das Menü für die zusätzlichen Funktionen wieder verlassen werden.
