- 43 -
9. Beschreibung Feinschlusstester FST 2
Mit dem Feinschlusstester können NC-Längenmessgeräte und Drehgeber mit sinusförmigen
Signalausgängen und 9poligem Ausgangsstecker auf Feinschlüsse (bis 3M
Ω
) an Verkabelung oder
Fotoelemente-Platine überprüft werden.
Der FST 2 wird automatisch eingeschaltet, wenn ein Prüfling (z.B. Längenmessgerät) angesteckt wird. Dazu
wird der Stromfluss über die Lampe (LED) des Messgerätes verwendet.
Für Geräte ohne Lampe z.B. für Verlängerungskabel oder bei Lampendefekt wird der automatische
Prüfablauf nicht aktiviert. In diesem Fall muss die manuelle Starttaste gedrückt werden.
Bei Messgeräten mit integriertem Vorverstärker sind nur Feinschlüsse zwischen Innenschirm ( ) und
Außenschirm (
) erkennbar!
Bedingt durch den Vorverstärker-Innenwiderstand (< 3M
Ω
) zeigen die übrigen 4 LEDs nach dem Anschluss
eines Prüflings immer Feinschluss an.

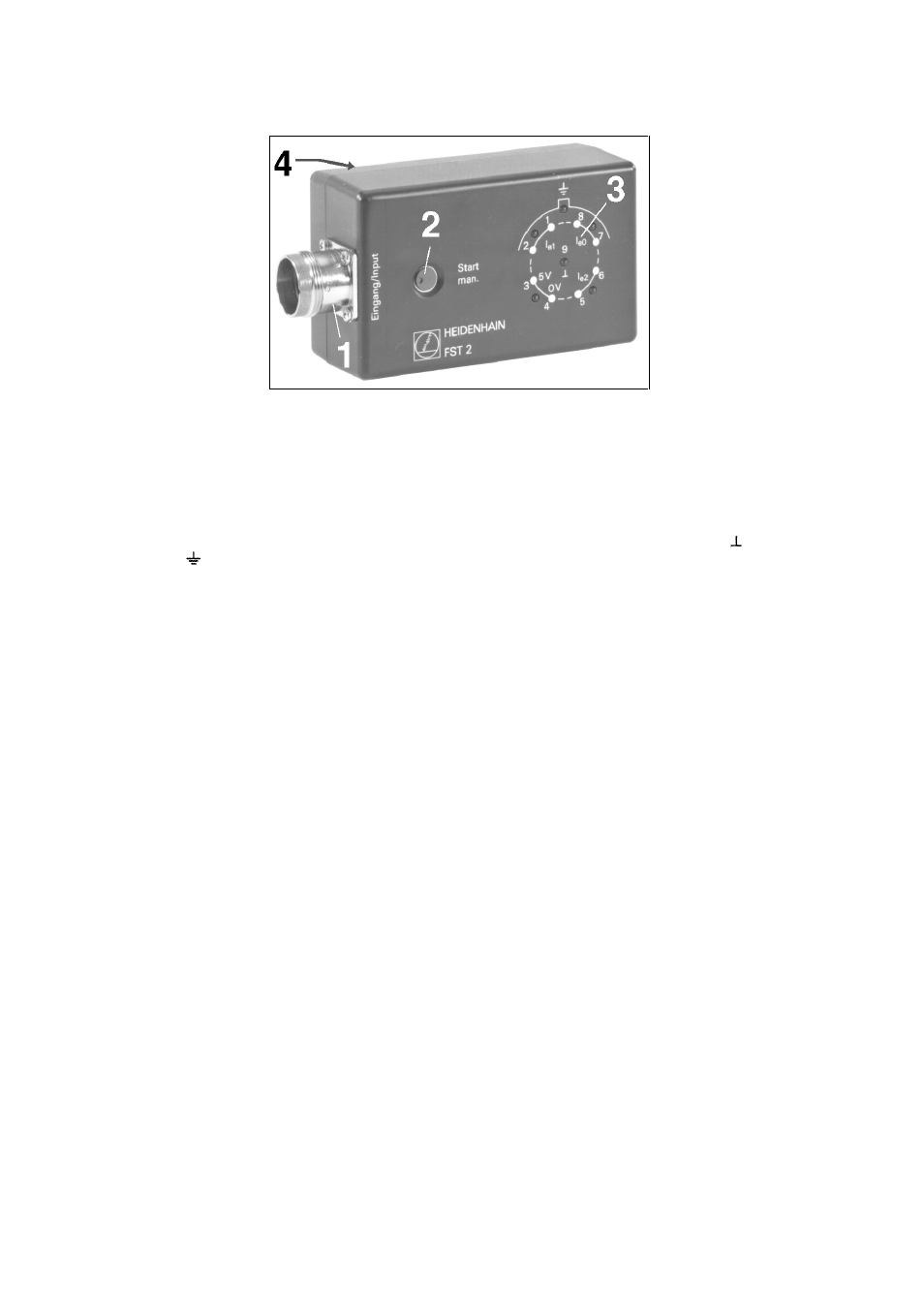

9.1 Erklärung der Bedienungselemente
1 Eingangsbuchse
9polig:
Anschluss von Messgeräten mit sinusförmigen Ausgangssignalen und Verlängerungskabel mit 9poligem
Stecker.
2 Manuelle Starttaste:
Bei Geräten ohne Lampe (LED) oder Messgeräten mit defekter Lampe (LED) muss die
manuelle Starttaste zum Aktivieren des FST 2 verwendet werden. Der FST 2 ist dann
während der Tastenbetätigung aktiv.
Die manuelle Starttaste dient auch als Batterietest. Die Batteriespannung ist in Ordnung
wenn die Leuchtdioden während der Tastenbetätigung wie ein Lauflicht aufleuchten.
3 Leuchtdioden-Anzeige:
Die Leuchtdioden zeigen Feinschlüsse durch Dauerleuchten an. Das Leuchtdioden-Lauflicht signalisiert,
dass der Prüfling keinen Feinschluss aufweist.
Die Abbildung auf dem FST 2-Gehäuse bezeichnet den Ort der Feinschlüsse.
4 Kurz-Bedienungsanleitung
Auf der Geräterückseite ist eine Kurz-Bedienungsanleitung aufgedruckt.
Ein Aufklebeetikett in englischer Sprache liegt dem FST 2 bei.
