17 Beschreibung Software
17.1 Notwendiger Softwarestand
Für den Betrieb der Interfaceplatine Id.-Nr. 312186-02 ist der PWM8-Softwarestand 246199-10 (246200.10)
oder höher erforderlich.
17.2 Messgeräte-Auswahl über Softkeys
17.2.1 Über die Auswahlmaske

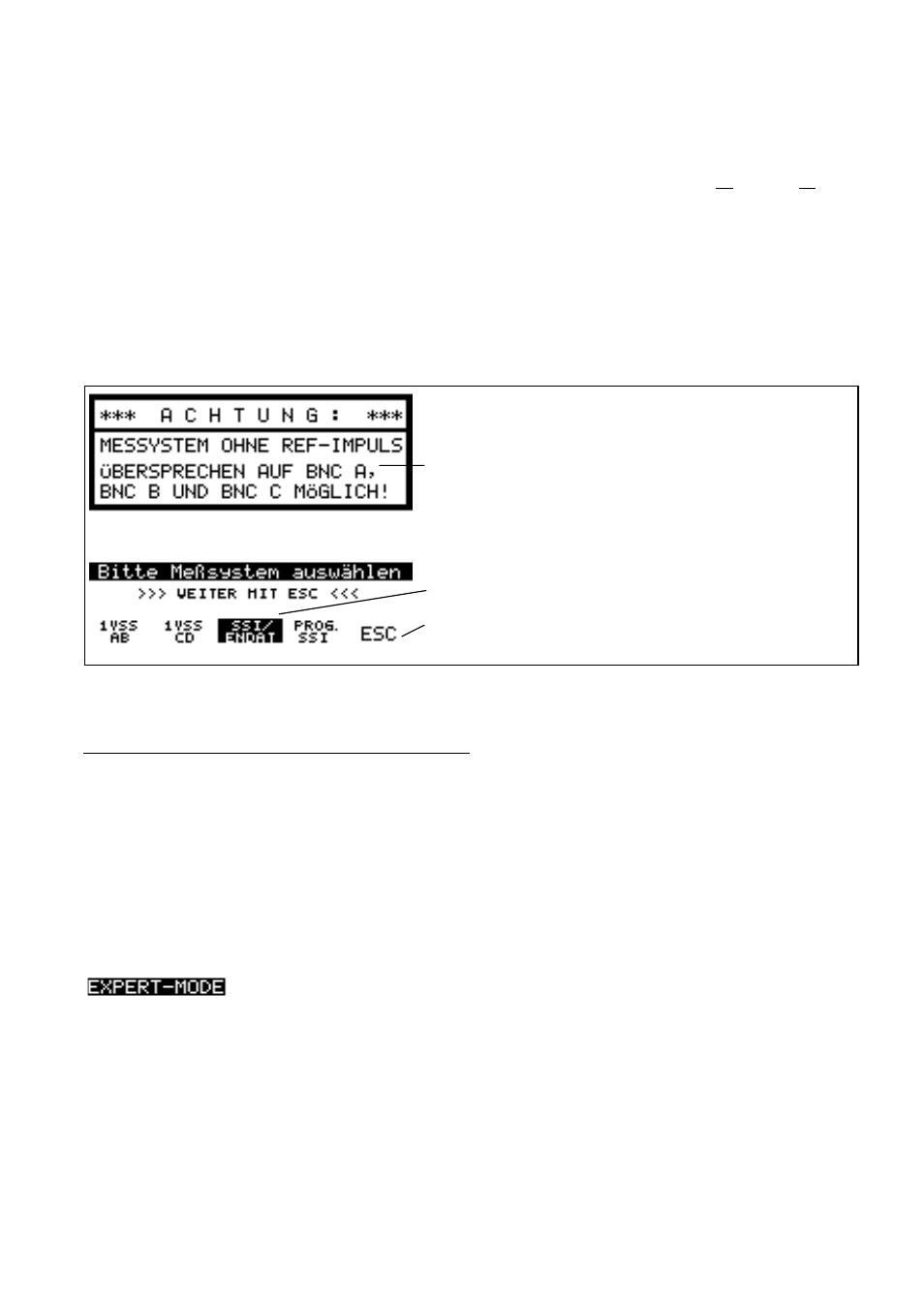

Nach der PWM8-Einschaltmeldung erscheint eine Auswahlmaske, in der das zu prüfende Messgerät
ausgewählt werden kann.
Das in der Softkeyleiste invertiert dargestellte Messgerät ist ausgewählt:
optionales Feld zum Anzeigen von Hinweisen
Invertiert angezeigtes Messgerät ist ausgewählt
Nach Auswahl des Messgerätes weiter mit der Taste „ESC“
Mit der Taste „ESC“ wird diese Maske verlassen. Die Anzeige wechselt in den PWM8-Betriebsmodus. Im
PWM8-MODE „INFO“ wird das ausgewählte Messgerät angezeigt.
Mögliche Messgeräte-Auswahl bei dieser Interfacekarte:
1. 1Vss-Messgerät mit Zn/Z1 Inkremental- Spur AB angewählt
2. 1Vss-Messgerät mit Zn/Z1 Inkremental-Spur CD angewählt
3. 1Vss-Messgerät mit EnDat- oder SSI-Schnittstelle
4. 1Vss-Messgerät mit programmierter SSI-Schnittstelle
17.2.2 Mit Parameter P9 über den EXPERT-MODE
Ändern der PWM8-Parameter:
Damit die PWM8-Parameter verändert werden können, muss der EXPERT-MODE des PWM8 aktiviert sein.
Durch gleichzeitiges Drücken der linken und rechten Softkey-Taste während der PWM8-Einschalt-Meldung
wird der EXPERT-MODE aktiviert.
Als Bestätigung wird am LC-Display während der PWM8-Einschalt-Meldung:
angezeigt.
Die EXPERT-MODE-Funktion kann mit Parameter P4: EXPERT-MODE SPEICHERN permanent gespeichert
werden (siehe Betriebsanleitung PWM8 Kapitel EXPERT MODE).
