- 46 -

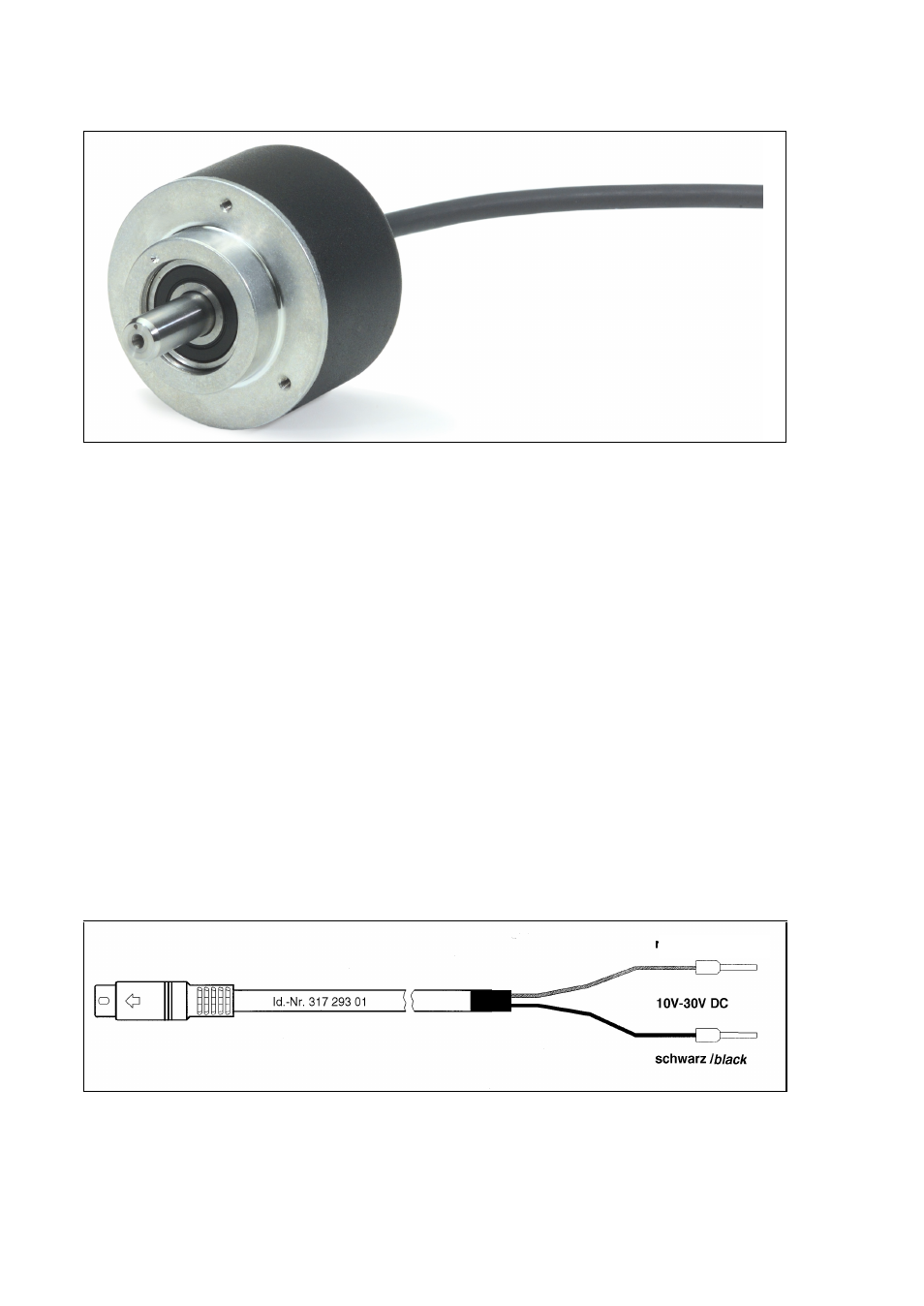

10. Beschreibung Drehgeber ROD 450
Mit dem ROD 450 werden Zählfunktion und Interpolations-Einstellung von ND, VRZ, IBV,
EXE, usw. überprüft.
Außerdem eignet sich der ROD 450 zur Voreinstellung der Oszilloskop-Triggerung bei der Referenz-Signal-
Überprüfung mit dem PWM 8.
10.1 Technische Daten ROD 450
Spannungsversorgung
5V
±
5%/85 mA
Ausgangssignale
Inkrementalsignale Ie1 / Ie2
7 ... 16µAss
Referenzsignal Ie0
2 ... 8 µA (Nutzanteil)
Strichzahl
1000 Striche/Umdrehung
1 Referenzsignal/Umdrehung
Kabellänge
1m
11. Beschreibung Verbindungskabel 10-30V DC
Mit dem Verbindungskabel ist es möglich, das PWM extern mit 24V Gleichspannung
(z.B. Steuerspannung der Werkzeugmaschine) zu versorgen.
Hinweis: Die Steuerspannung muss potentialgetrennt von der Messgeräte-Spannung sein.
Ist keine Potentialtrennung vorhanden, können Messkreisfehler auftreten.
farbig/coloured
