A+b), Interface 1 vss, Bnc bnc a ue0 – HEIDENHAIN PWM 8 Benutzerhandbuch
Seite 50: Bnc b 1+2
- 50 -
PWM 8-Einstellungen Referenzmarke
* Interface 1 Vss
Alte
LS-Baureihen:
LS 50x; LS 80x
(z.B. LS 503; LS 803)
I
0
= 5 ... 15µAss
I
1
+I
2

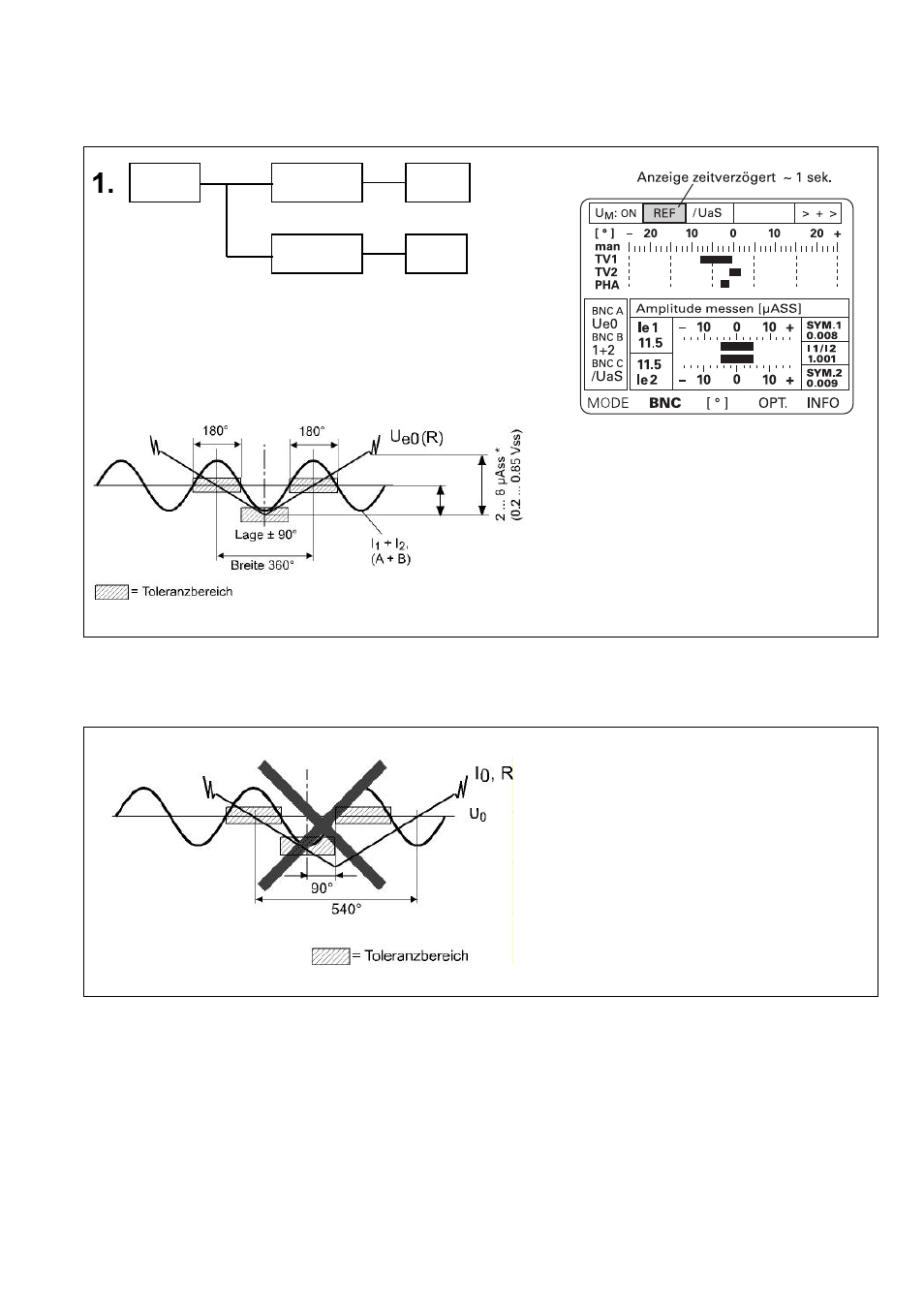

- (A+B)-Darstellung am Oszilloskop
schematisch!
Die Amplitudenhöhe wird kleiner dargestellt!
Beispiel Referenzmarke
Achtung: Die Schnittpunkte der Referenzmarkenflanken (Referenzmarke/Uo-Linie)
dürfen nicht außerhalb der Toleranzbereiche liegen!
Hinweis:
Die Güte der Ausgangssignale beeinflusst die Messgenauigkeit der Längenmessgeräte und Drehgeber.
Die angegebenen Toleranzen gelten für HEIDENHAIN-Messgeräte für Standardanwendungen (z.B. LS an
Werkzeugmaschinen mit Mess-Schritten bis zu 1 µm).
Bei Messgeräten mit höherer Genauigkeit (z.B. offene, berührungslose Messgeräte, Winkelmessgeräte bzw.
Messgeräte, deren Ausgangssignale hoch interpoliert werden), sind die Ausgangssignale enger toleriert.
Bei Firma HEIDENHAIN werden hochgenaue Messgeräte nach erfolgter Justage mit einem Messnormal
verglichen.
BNC
BNC A
Ue0
(A)*
BNC B
1+2
(A+B)*
