HEIDENHAIN PWM 8 Benutzerhandbuch
Seite 64
- 64 -

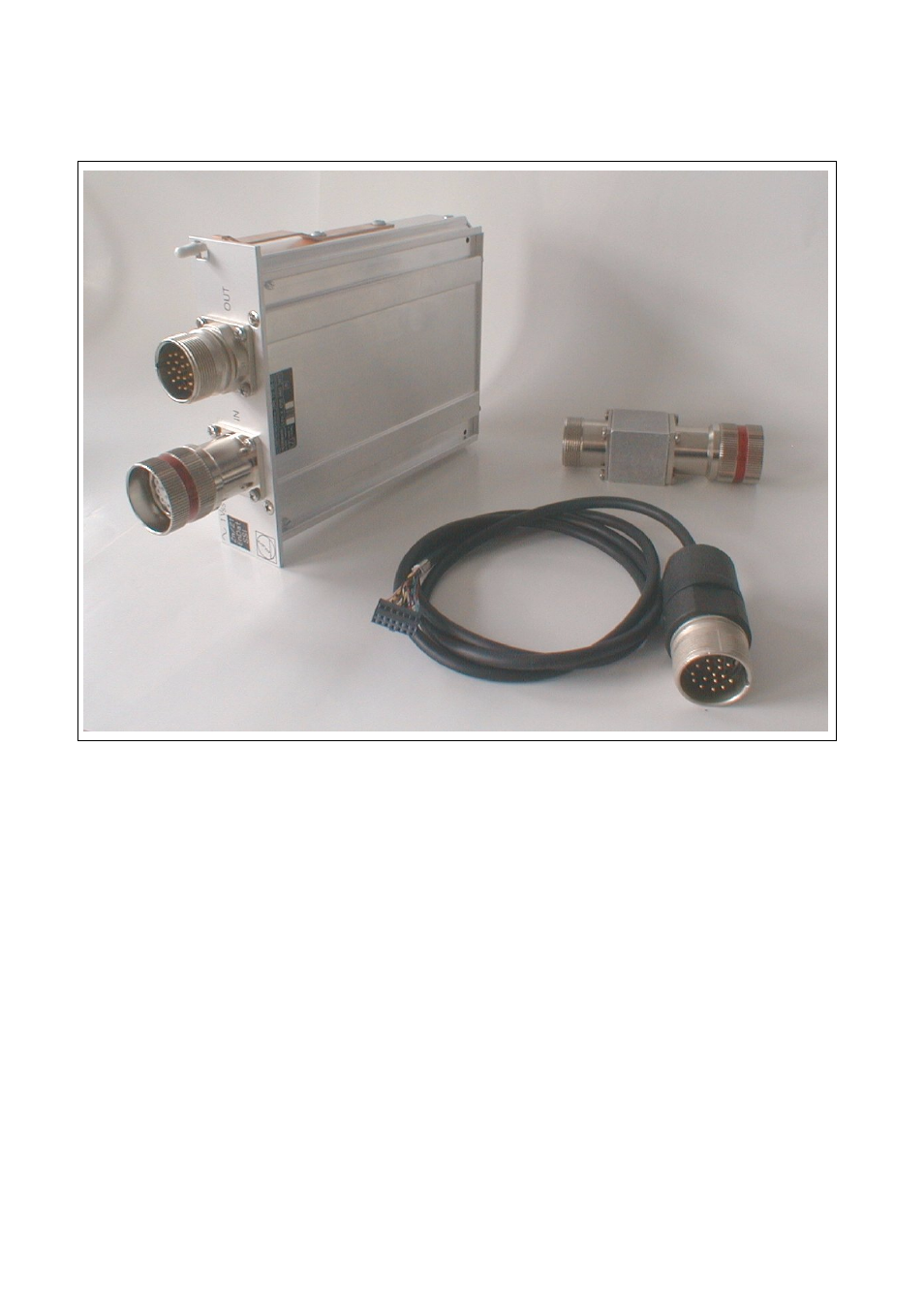

15. Beschreibung Interfaceplatine 1 Vss absolut
(mit Zn/Z1-Spur; EnDat/SSI; SSI-programmierbar)
15.1 Allgemeines
Diese 1 Vss-Interfacekarte ist für die Überprüfung von Messgeräten mit Zn/Z1 1 Vss-Ausgangssignalen,
EnDat/SSI- und programmierbarer SSI-Schnittstelle vorgesehen.
Die Interfacekarte ist mit 17 pol. Heidenhain-Flanschdosen ausgestattet.
Die Einstellung des gewünschten Messgerätes erfolgt über Parameter P9 im PWM8 „EXPERT MODE“.
15.1.1 1 Vss-Messgeräte mit Zn/Z1–Spur
z.B. ERN 1185, ERN 138x (mit Kommutierungs-Spur)
Über die Interfacekarte ist es möglich, zwischen den beiden Ausgangssignal-Spuren (AB und CD)
umzuschalten. Die Messgerätesignale können im Durchschleifbetrieb über das PWM8 auf ein Oszilloskop
geschaltet werden. Für die AB- und die CD-Spur sind auf der Interfacekarte schaltbare Abschlusswiderstände
vorgesehen. Die übrigen Funktionen des PWM8 sind unter Einhaltung der unteren Grenzfrequenzen auch für
die Spur CD verwendbar (Kommutierungs-Spur CD = 1 Signalperiode pro Umdrehung!).
Hinweis:
Mechanische Drehzahl nicht überschreiten!
