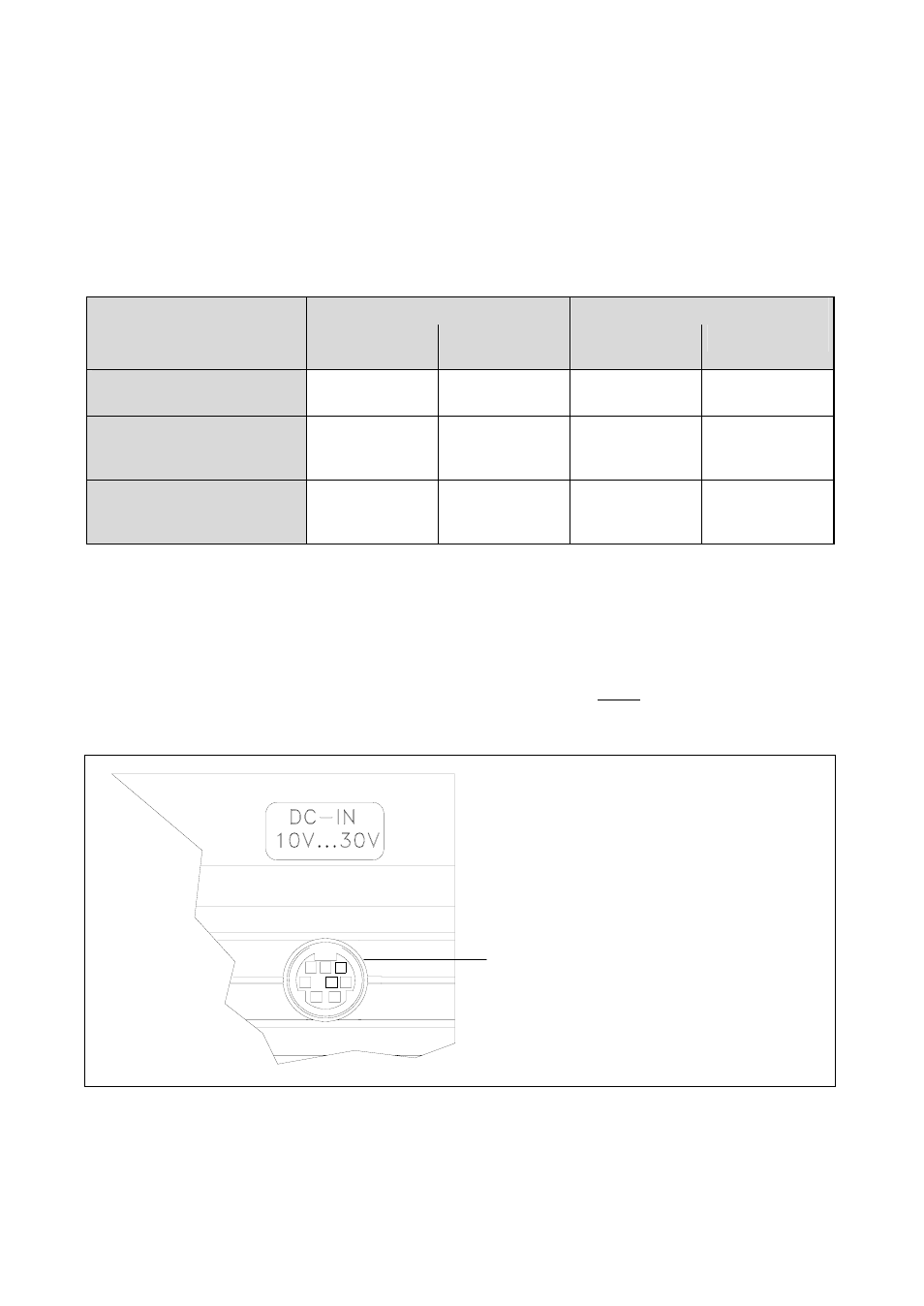

6. Praktische Anwendung
6.1 Spannungsversorgung PWM 8 und Messgerät
6.1.1 Spannungsversorgung PWM 8 und Messgerät über Buchse DC-IN
Grundsätzlich kann das PWM 8 und das Messgerät von verschiedenen Quellen versorgt werden. Folgende
Tabelle gibt einen Überblick über die Spannungsversorgung:
PWM 8 Versorgung aus
Messgeräte-Versorgung
24 V Netzteil
Folgeelektronik direkt aus
Folgeelektronik
potentialfrei
nur 24 V Netzteil ange-
steckt (Buchse DC-IN)
x
x
1)
nur Spannung von
Folgeelektronik angesteckt
(Messgeräte-Ausgang)
x
x
x
1)
24 V Netzteil und Spannung
von Folgeelektronik ange-
steckt
x
x
x
1)
1)
Bei HTL-Interfaceplatine ist eine Potentialtrennung nicht möglich.
Wie bereits im Kapitel 2: Allgemeines erwähnt, kann das PWM 8 entweder von dem im Lieferumfang
enthaltenen 24 V Netzteil, oder einer anderen Gleichspannungsquelle mit 10 - 30 Volt an der Buchse DC-IN
versorgt werden. Die Spannung an der Buchse DC-IN ist auf die vom PWM 8 erzeugte Messgeräte-Spannung
bezogen, d.h. wird die Potentialtrennung zwischen PWM 8 und Folgeelektronik benötigt, muss bereits die
Spannung an der Buchse DC-IN potentialfrei zur Folgeelektronik sein. Das im Lieferumfang enthaltene 24V
Netzteil erfüllt diese Anforderung.
Wird das PWM 8 über die Buchse DC-IN betrieben, dann wird das PWM 8 immer aus dieser
Stromquelle versorgt, unabhängig davon ob am Messgeräte-Ausgang der Interfaceplatine eine
Messgeräte-Spannung eingespeist wird oder nicht!
5
8 7 6
4 3
1
2
Buchse zur externen Spannungsversorgung
siehe Kapitel Technische Daten
Ausschnitt PWM 8
