c): Maximumspeicher der PHA/TV-Anzeige (peak hold):
Der Maximumspeicher zeigt sowohl den positiven als auch den negativen Maximumwert des PHA/TV-Fehlers
am Display an.
Der Maximumspeicher wird gelöscht, indem ein MODE gewählt oder ein Messbereichsüberlauf angezeigt
wird. Bei der automatischen Messbereichsumschaltung ist der Maximumspeicher der PHA/TV-Anzeige nicht
aktiv.

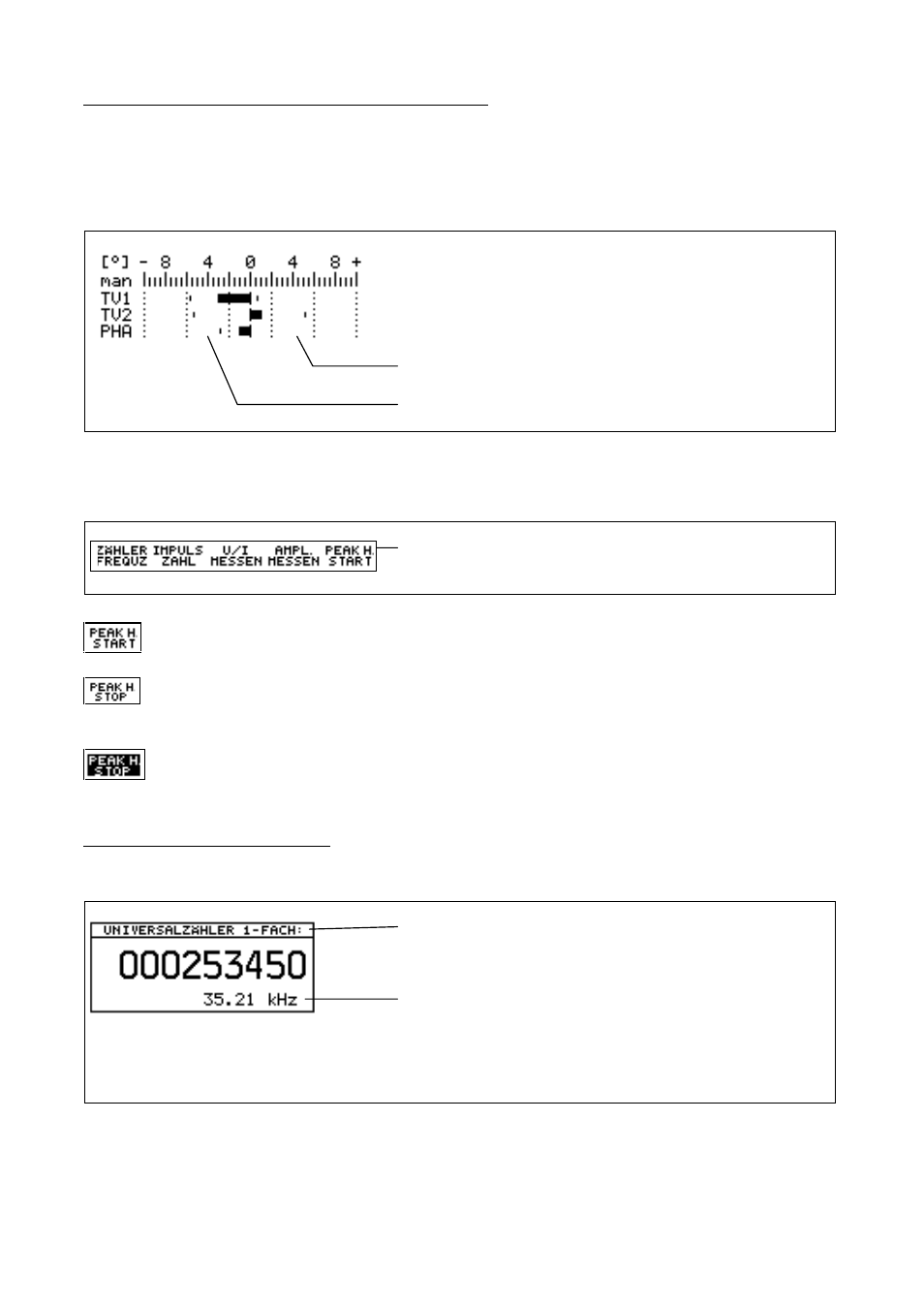

Anzeigen für positiven Maximumspeicher
Anzeigen für negativen Maximumspeicher
Maximumspeicher manuell starten und stoppen:
Soll die peak hold Anzeige nur für einen bestimmten Messbereich gültig sein, dann kann sie manuell gestartet
und gestoppt werden. Die manuelle Bedienung erfolgt in der MODE Softkeyleiste:
Softkey für die manuelle Steuerung der peak hold Anzeige
Mit diesem Softkey kann die peak hold Anzeige aus dem Dauerbetrieb manuell gestartet werden.
Die vorhandene peak hold Anzeige wird gleichzeitig gelöscht.
Nach Betätigung des „Start“ Softkeys wird der „Stop“ Softkey eingeblendet. Wird der „Stop“
Softkey betätigt, dann wird die peak hold Anzeige eingefroren und die Balken der
PHA/TV-Anzeige ausgeblendet. Die peak hold Anzeige kann nun abgelesen werden.
Nach Betätigung des „Stop“ Softkeys wird der „Stop“ Softkey invertiert dargestellt. Dies
kennzeichnet den eingefrorenen Zustand. Durch Betätigung des invertierten „Stop“ Softkeys wird
die peak hold Anzeige wieder in den Ausgangszustand (Dauerbetrieb) geschaltet.
d): Anzeigefeld für PWM 8 MODE:
Alle MODE werden im Modefenster angezeigt:
Überschrift MODE
(hier zusätzlich: Flankenauswertung des
UNIVERSALZÄHLERs)
Anzeigefeld für verschiedene MODE:
•
UNIVERSALZÄHLER
•
IMPULSZAHL ERMITTELN
•
STROM/SPANNUNG MESSEN
•
SIGNALAMPLITUDEN MESSEN
Siehe auch: Kapitel 4 Beschreibung der PWM 8 MODE
