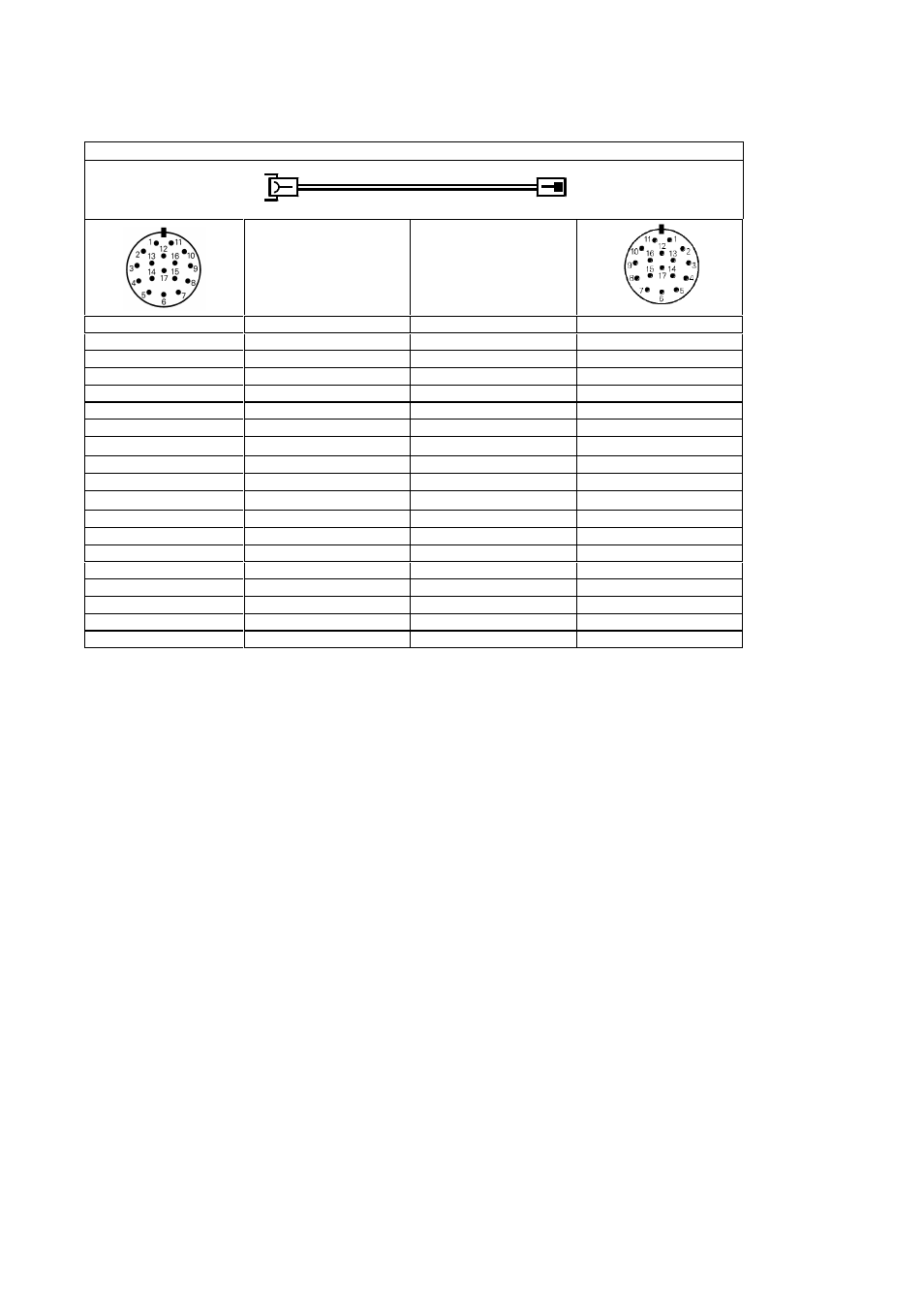

18.13 Adapterkabel 17/17pol.; PWM zu Motor (Mot.Enc.EnDat)
Adapterkabel Id.Nr. 340302-xx
Signal
Farbe
Stecker 17 pol. Buchse
Kupplung 17 pol. Stift
PIN 1
A+
grün/schwarz
PIN 1
PIN 2
A-
gelb/schwarz
PIN 2
PIN 3
DATA+
rot
PIN 3
PIN 4
frei
-
PIN 4
PIN 5
CLOCK+
grün
PIN 5
PIN 6
frei
-
PIN 6
PIN 7
0V (U
N
) weiß/grün
PIN 7
PIN 8
Temp+
gelb
PIN 8
PIN 9
Temp-
violett
PIN 9
PIN 10
+V (U
P
) braun/grün PIN
10
PIN 11
B+
blau/schwarz
PIN 11
PIN 12
B-
rot/schwarz
PIN 12
PIN 13
DATA-
schwarz
PIN 13
PIN 14
CLOCK-
braun
PIN 14
PIN 15
0 V Sensor
weiß PIN
15
PIN 16
+V Sensor
blau
PIN 16
PIN 17
Innenschirm (0V)
-
PIN 17
Steckergehäuse Außenschirm Außenschirm Steckergehäuse
