HEIDENHAIN PWM 8 Benutzerhandbuch
Seite 18
- 18 -

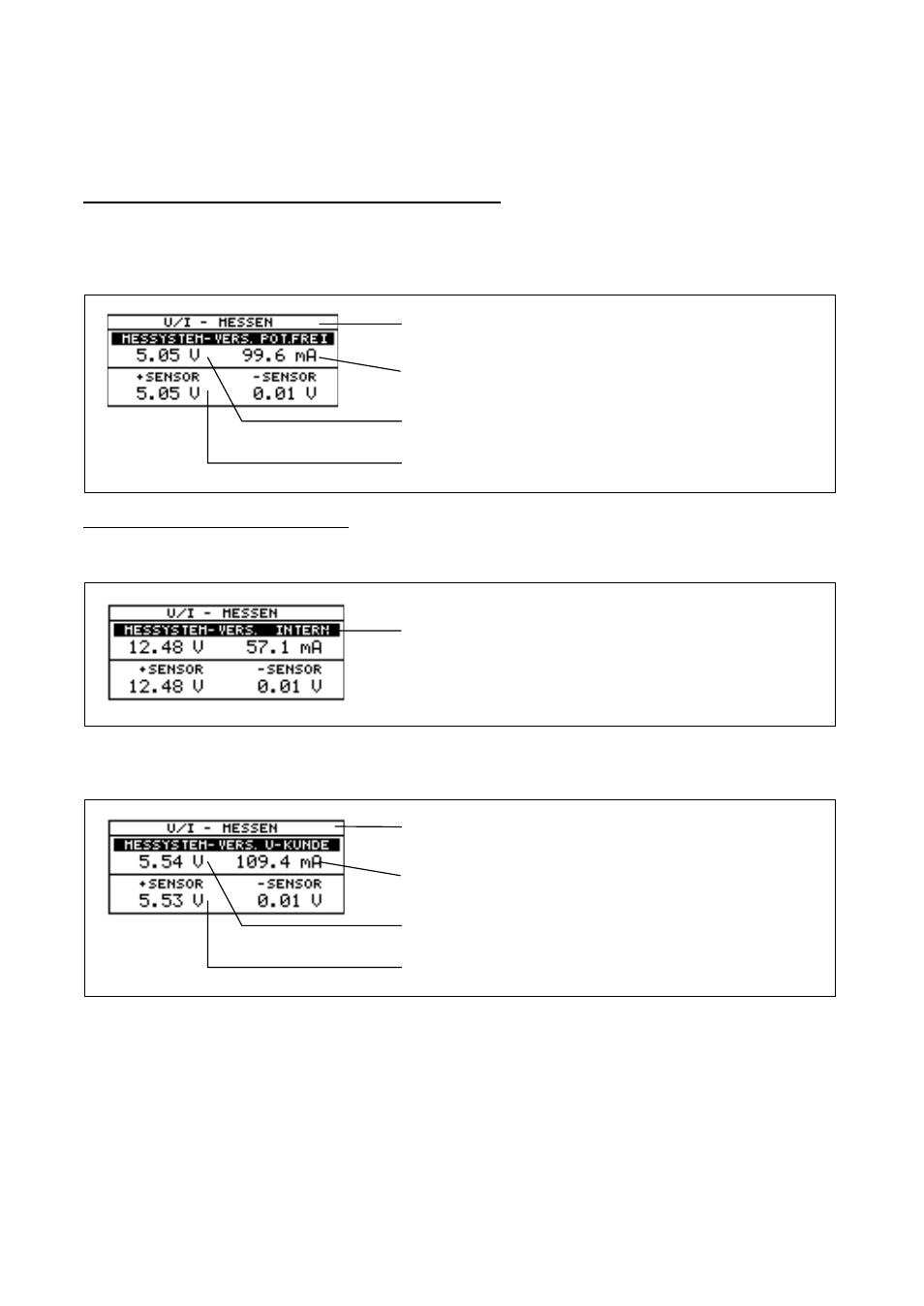

4.4.1 Darstellung des PWM 8 MODE: U/I-MESSEN im Mode-Fenster
Je nach Versorgungssituation des Messgerätes und des PWM 8 wird der MODE U/I-MESSEN unterschiedlich
im MODE-Fenster dargestellt:
MODE: U/I-Messen bei Messgeräten mit Sensorleitungen
(TTL-, HTL-, 1V
SS
-Interfaceplatinen):
•
und interner Messgeräte-Versorgung (= aus Ext. Netzteil) oder
•
externer Messgeräte-Versorgung und Parameter: P2 U-MSYS EXTERN = POTENTIALFREI
Das Messgerät wird potentialfrei in Bezug zur Folgeelektronik
versorgt
Stromaufnahme des Messgerätes
Versorgungsspannung des Messgerätes
(hier: potentialfrei)
Sensorspannungen des Messgerätes
Besonderheit bei HTL-Interfaceplatine:
Eine potentialfreie Messgeräte-Versorgung ist nicht möglich. Der Parameter P2 ist ohne Funktion.
Der MODE: U/I-MESSEN mit HTL Interfaceplatine wird folgendermaßen dargestellt:
Besonderheit bei HTL-Interfaceplatine:
Das Messgerät wird aus dem Netzteil
(= intern), ohne Potentialtrennung, versorgt.
•
externer Messgeräte-Versorgung und Parameter: P2 U-MSYS EXTERN = VON KUNDE
Das Messgerät wird direkt, ohne Potentialtrennung, aus der
Folgeelektronik versorgt
Stromaufnahme des Messgerätes
Versorgungsspannung des Messgerätes
(hier: Kundenspannung)
Sensorspannungen des Messgerätes
