26

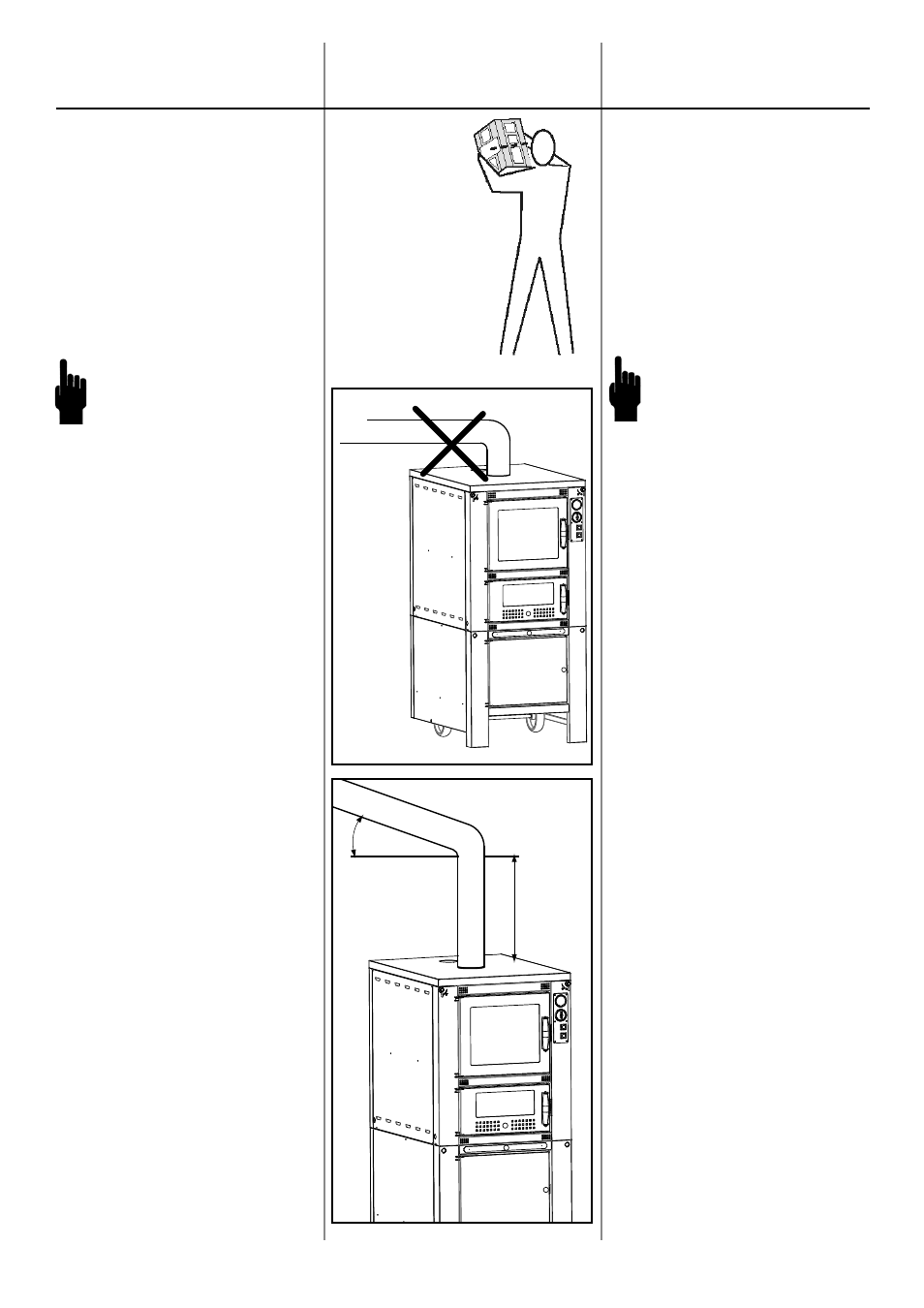

Min. 15°
Min.
50 cm.
FÜR INNEN:
4.1.14
Diesen Teil vollständig vor der Mon-
tage genau durchlesen; sich für eine
Installationsart entscheiden und das
Material und Zubehör (Rohre, Bögen,
Schornstein, usw.) für eine sachge-
rechte Installation besorgen.
4.1.15
HINWEIS 1!
Nicht direkt am RAUCHABZUG MIT
VENTIL (3) eine Kurve montieren, es
besteht die Gefahr, das nach kurzer
Zeit eine Beschädigung entsteht.
4.1.16
HINWEIS 2!
Diese Installation muss zur Abnahme
vorgerüstet sein, damit die spätere
Reinigung möglich ist.
4.1.17
HINWEIS 3!
DAS RAUCHABZUGSROHR
NIEMALS AM RAUCHFANG DES
GASKESSELS MONTIEREN.
4.1.18
Ein glattes, mindestens 50 cm langes
Rohr ø 140 am RAUCHABZUG MIT
VENTIL (3) montieren und es an den
Rauchfang eines Kamins oder an
einen einzelnen Rauchfang anschlie-
ßen.
Wenn sich der Rauchfang nicht auf
dem Backofen befi ndet sondern
seitlich, muss das Anschlussrohr eine
Neigung von mindestens 15°
aufweisen.
INSTALLATION DES
BACKOFENS MIT LAUFWAGEN
FÜR INNEN ODER AUSSEN INSTALLATION DU FOUR AVEC
CHARIOT POUR EXTÉRIEUR OU
POUR INTÉRIEUR
POUR INTÉRIEUR :
4.1.14
Avant de procéder au montage, lire
attentivement toute cette partie ;
décider quel type d’installation l’on
souhaite effectuer et se procurer
les matériaux et les outils (tuyaux,
coudes, sortie de toit, etc.) pour une
installation correcte.
4.1.15
REMARQUE 1 !
Ne pas installer un coude directement
sur l’ÉVACUATION DES FUMÉES
AVEC CLAPET (3) ; il y a le risque
qu’il se détériore après un peu de
temps.
4.1.16
REMARQUE 2 !
Cette installation doit être prévue
pour être démontée, afi n de pouvoir
effectuer le nettoyage à l’avenir.
4.1.17
REMARQUE 3 !
NE JAMAIS INSTALLER LE TUYAU
DE L’ÉVACUATION DES FUMÉES
AU CONDUIT DE FUMÉE DE LA
CHAUDIÈRE À GAZ.
4.1.18
Monter un tuyau lisse de ø 140
d’une longueur d’au moins 50 cm,
sur l’ÉVACUATION DES FUMÉES
AVEC CLAPET (3) et, puis, le
raccorder au conduit de fumée d’une
cheminée ou à un conduit de fumée
unique.
Si le conduit de fumée n’est pas
au-dessus du Four, mais sur un
côté, l’inclinaison du tuyau de
raccordement doit être
d’au moins 15°.
