TechniSat TechniRouter 9/2x4 G Benutzerhandbuch
Seite 5
5
DE

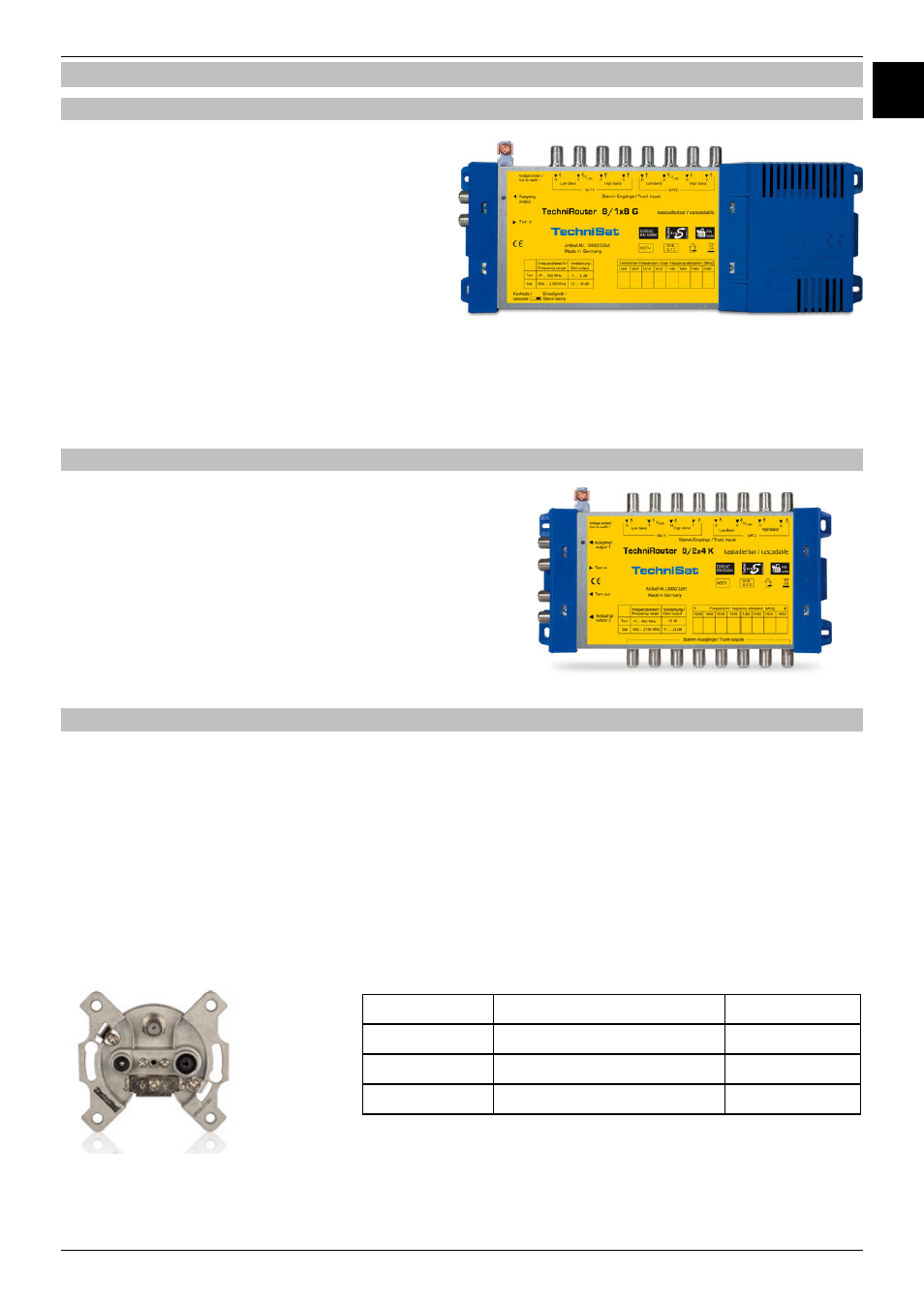

3 Geräte der TechniRouter-Familie
3.1 TechniRouter 9/1x8 G (Art.-Nr. 0000/3294) und 9/2x4G (Art.-Nr. 0000/3296)
Diese Multischalter werden als
Grundgeräte der Verteilung verwendet.
Sie schalten die Signale von zwei
Satellitenpositionen (8 Satelliten-ZF-
Ebenen) an bis zu 8 Teilnehmer. Sie
stellen 8 bzw. 4 Ausgangskanäle je Kabel
im ZF-Frequenzbereich 950…2150 MHz
zur Verfügung, auf welchen die einzelnen
Teilnehmer ohne Einschränkung alle
digitalen Programme empfangen können. Im Satellitenbereich haben die Teilnehmer-
leitungen eine kräftige und schräglagenentzerrte Verstärkung. Terrestrik und Rückweg sind
passiv und frequenzlinear.
3.2 TechniRouter 9/1x8 K (Art.-Nr. 0000/3295) und 9/2x4 K (Art.-Nr. 0000/3297)
Diese Kaskadiermatrix für 8 Teilnehmer wird
zusammen mit einem Grundgerät (TechniRouter
9/1x8 G oder 9/2x4 G) eingesetzt und kann bei
Verwendung eines Zwischenverstärkers bis zu
viermal hintereinandergeschaltet werden. Die
Stromversorgung erfolgt vom Grundgerät und wird
ohne interne Querverbindung in der Kaskade an
allen Stammleitungen durchgereicht.
3.3 Zubehör
Alle Dosen, Verteiler und Verstärker müssen tauglich für den Sat-ZF-Bereich sein und
einen DC- Durchlass besitzen. Bei Durchgangsdosen muss ein
DC-Durchlass im Stamm und ein diodenentkoppelter DC-Durchlass im Abzweig
vorhanden sein.
Der DC-Durchlass wird für die Stromversorgung der TechniRouter und für den Transport
der Steuersignale benötigt, die Diode entkoppelt die Netzteile der Empfänger.
Es sollte immer nur eine Diode im Pfad jedes Empfängers zum TechniRouter sein.
Die Enddose muss ebenfalls einen diodenentkoppelten DC-Durchlass haben.
Einkabel-Durchgangsdose mit DC-Durchlass, diodenentkoppelt
TechniPro
Abzweigdämpfung
Art.-Nr.
600-10
10 dB
0000/3180
600-13
13 dB
0000/3181
600-20
20 dB
0000/3184
