7.1 Wahl und Einstellung der Betriebsfunktionen
Im unteren Display des Reglers wird jeweils die Betriebsfunktion (z. B. „SP“ = Sollwerteinstellung Tempe-
ratur) und im oberen Display der zugehörige Wert (z. B. 37.0) angezeigt.
Falls es sich bei dem Wert im oberen Display um eine Temperatur in °C oder eine CO
2
Konzentration in
%CO
2
handelt, leuchtet die entsprechende gelbe LED rechts neben dem Display.
Oberes Display: Wert der einzustellenden Betriebsfunktion
Unteres Display: Art der einzustellenden Betriebsfunktion
LED „ °C“ leuchtet: Anzeige des Wertes der Betriebsfunktion
in °C
LED „%CO
2
“ leuchtet: Anzeige des Wertes der Betriebsfunkti-
on in %CO
2
LED „ °C“ und LED „%CO
2
“ aus:
Wert der Betriebsfunktion hat keine oder andere Maßeinheit

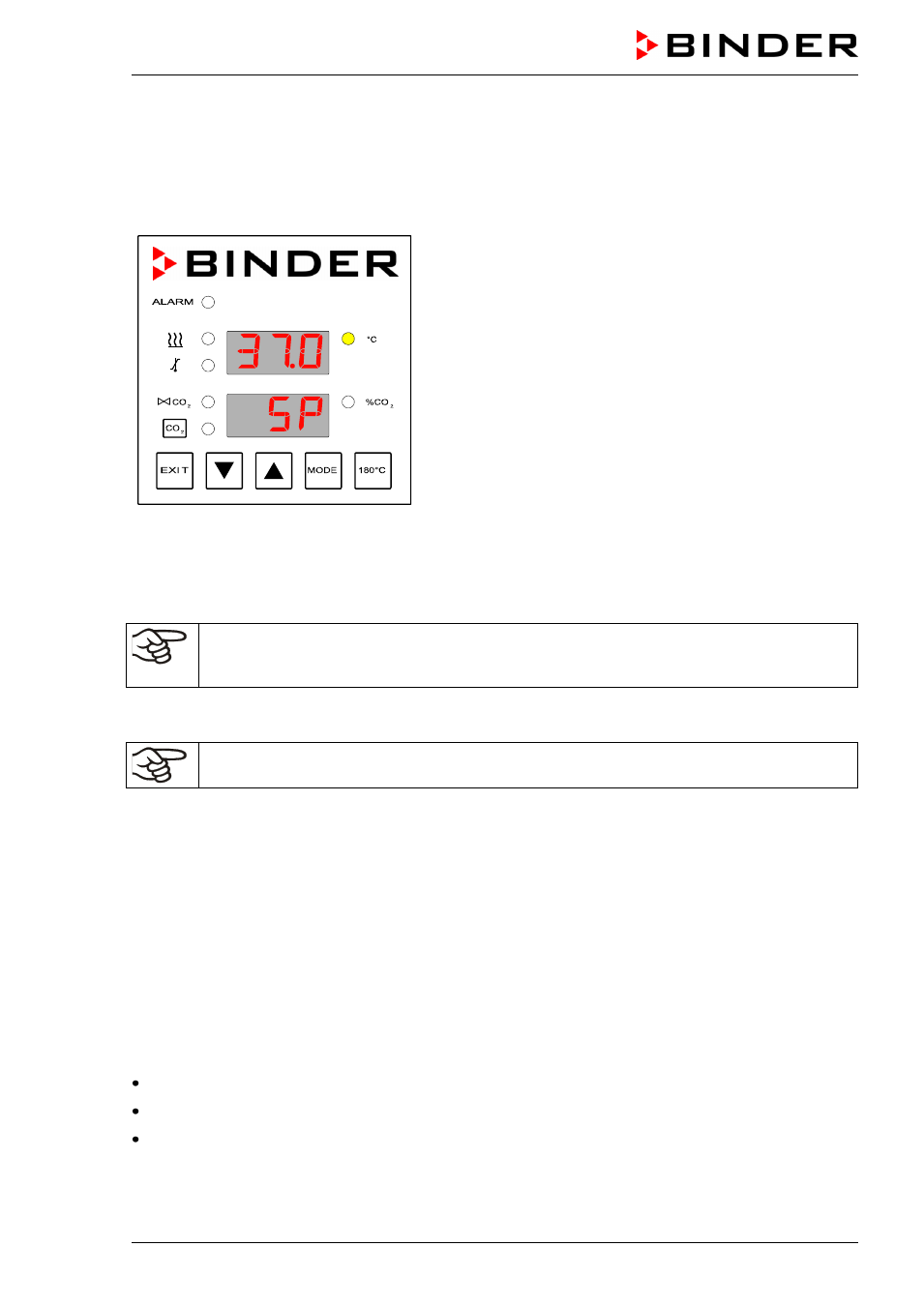

Abb. 20: Anzeige bei Einstellung einer Betriebsfunktion, hier:
Sollwerteinstellung Temperatur
In den Betriebsarten HAND und USER gelangen Sie mit der Taste „MODE“ zur nächsten Betriebsfunkti-
on.
Gleichzeitig bestätigen Sie durch Drücken von „MODE“ die Änderung des Wertes der aktuellen Betriebs-
funktion, d. h. der C 150 arbeitet von da an mit diesem Wert.
Wenn Sie eine Änderung des Wertes nicht übernehmen wollen, warten Sie 30 Sekunden,
ohne eine Taste zu drücken. Der Regler wird dann automatisch ohne Übernahme des letzten
geänderten Wertes auf die Normalanzeige zurückgesetzt.
Mit den Tasten „▲“ oder „▼“ ändern Sie den Wert der jeweiligen Betriebsfunktion oder wählen zwischen
fest definierten Werten.
Numerische Werte ändern Sie durch kurzes Drücken von „▲“ oder „▼“ in 1/10-Schritten und
durch längeres Drücken in ganzzahligen Schritten.
In einigen Betriebsfunktionen können Sie den Wert nur ablesen, aber nicht ändern (für Service- und War-
tungszwecke).
Durch mehrfaches Drücken von „MODE“ gelangen Sie wieder zur Normalanzeige.
Wenn innerhalb von 30 Sekunden nach Aufruf einer Betriebsfunktion oder Änderung eines Wertes kein
weiterer Tastendruck erfolgt, wird der Regler automatisch zur Normalanzeige zurückgesetzt. Hatten Sie
den Wert der aktuell an
gezeigten Betriebsfunktion verändert, ohne anschließend die Taste „MODE“ zu
drücken, wird dieser Wert auf den bisherigen Wert zurückgesetzt.
7.2 Betriebsart HAND
In Normalanzeige Taste „MODE“ drücken, um zur Betriebsart HAND zu gelangen.
Mit Taste „MODE“ können Sie nacheinander die Betriebsfunktionen aufrufen.
Mit Tasten „▲“ oder „▼“ können Sie die Werte der Betriebsfunktionen einstellen.
