Jünger Audio-Studiotechnik GmbH
Seite 9

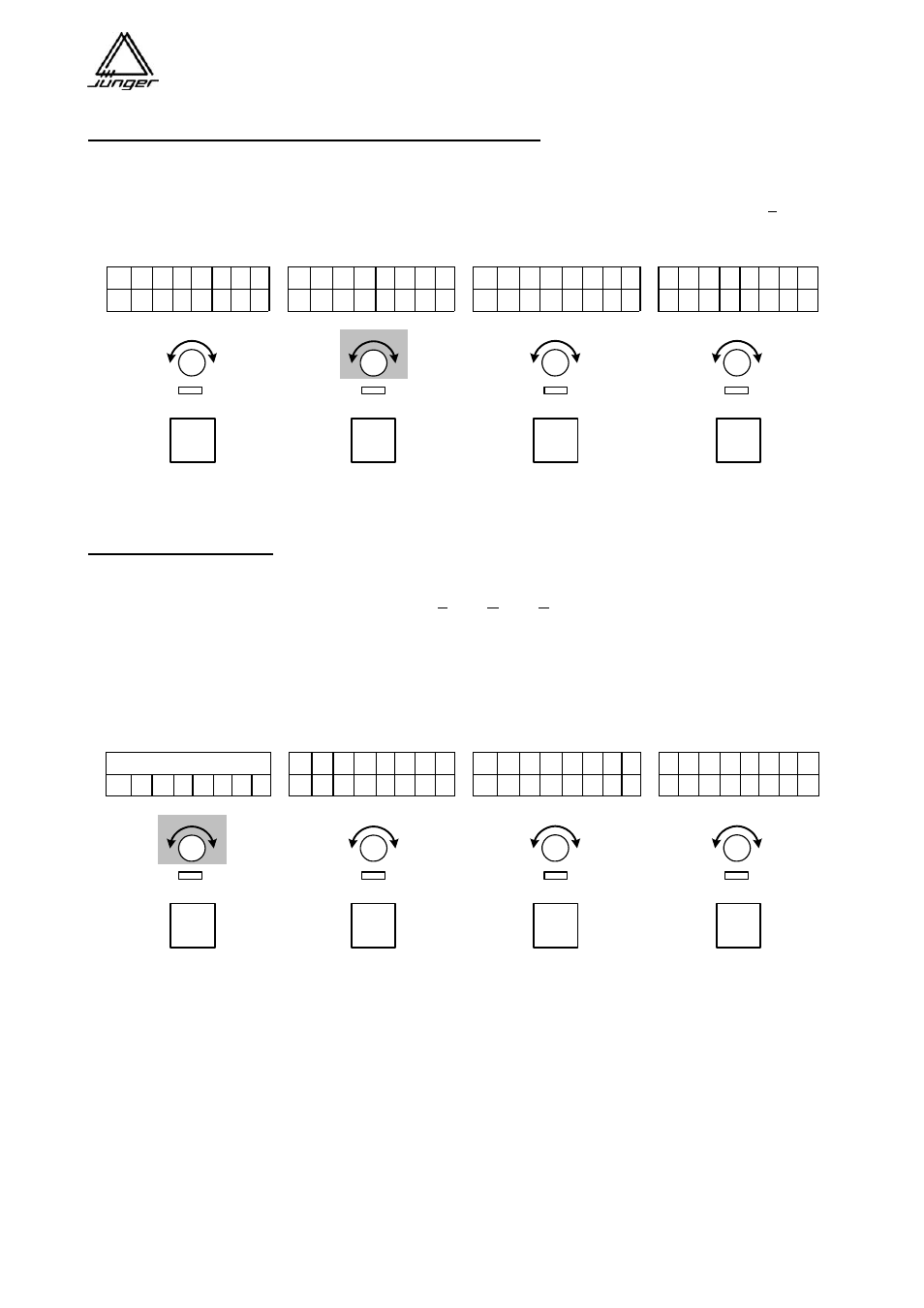

Bedienung des MIX4
Nach dem Einschalten befindet sich der MIX4 im Mix-Modus :
Abhängig vom jeweiligen Setup haben die Kanal-Tasten PFL / MUTE / START oder HYBRID Funktion und
der Kanal-Drehknopf hat GAIN / PAN / BALANCE / Pre- oder Postfader Funktion.
Drehen am Kanal-Drehknopf verändert die Verstärkung für den jeweiligen MIX4 Kanal-Streifen um + 15dB,
wie für den Kanal-Streifen B (#2), für eine Verstärkungseinstellung von +6 dB gezeigt :
L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4
- - -
^
x
G A I N + 6
- - x - - x
M i c 1 T e l e f o n C D 3 J i n g l e 1
PFL PFL PFL PFL
Wichtiger Hinweis! Wenn der Knopf nicht weiter gedreht wird, wechselt die Anzeige nach zwei Sekunden
zurück zum MIX-Modus, wie die anderen Streifen in diesem Beispiel zeigen.
PAN / BALANCE Modus :
Ein Druck auf den Kanal-Drehknopf schaltet in den PAN / BALANCE Modus.
Falls eine Mono-Quelle - Unterstrich unter L oder R oder C - auf den MIX4 Kanal-Streifen
aufgeschaltet ist, handelt es sich um eine PAN Funktion (das kann benutzt werden, wenn man in einer
typischen Interviewsituation mit zwei Mikrofonen eines nach links und das andere nach rechts
schieben will).
Wenn eine Stereo-Quelle - L oder R oder C nicht unterstrichen - aufgeschaltet ist, wird eine
BALANCE Steuerung ausgeführt.
L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4
_____ | ____________________ - - x - - x - - x
M I C 1 T E l e f o n C D 3 J i n g l e 1
PFL PFL PFL PFL
Die vertikale Linie in der Anzeige markiert :
Die Position der (Mono) Quelle innerhalb des Klangbildes
oder
die Balance des Stereo-Signals
Wichtiger Hinweis! Wenn der Knopf nicht weiter gedreht wird, wechselt die Anzeige nach zwei Sekunden
zurück zum MIX-Modus, wie die anderen Streifen in diesem Beispiel zeigen.
