Junger Audio MIX4 Small Desktop Mixer - Handbuch (Seite 30)

Jünger Audio-Studiotechnik GmbH
Seite 27

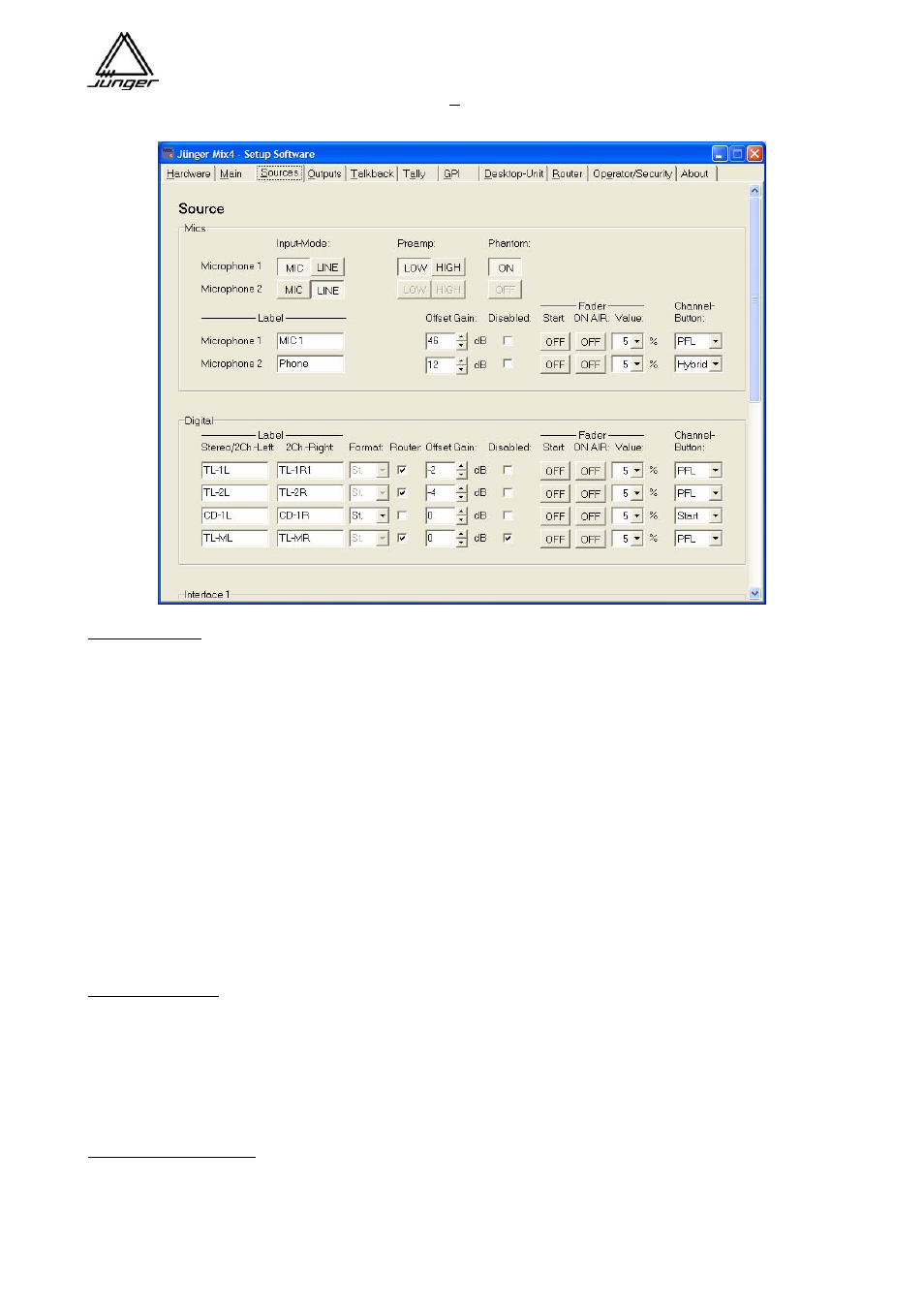

Sources Setup
MICs Abschnitt :
Für jeden der beiden MIC Eingänge gibt es folgende Einstellungen :
Input-Mode:
MIC mit 2 Optionen für den Vorverstärker - LOW oder HIGH
LINE Pegel
Phantom: Hier kann die Phantom-Power individuell an- oder abgeschaltet werden
Label können für diese beiden Eingänge vergeben werden – Sie werden in der Anzeige der
Desktop-Remote des MIX4 angezeigt.
Offset Gain: Grundverstärkung in 1 dB Schritten
Disabled: Wenn aktiviert, ist der Eingang für die Quellenanwahl gesperrt. Das ist auch wichtig, wenn
man Quellen nur für Monitorzwecke nutz.
Fader
Wenn die Mikrofoneingänge Kanal-Streifen zugeordnet sind, können die Fader der Kanal-Streifen so
konfiguriert werden, dass sie Tally-Ausgänge aktivieren. Z.B. um Maschinen zu starten “Start:” oder
Rotlicht zu schalten “ON AIR:” etc. Der Wert “Value:” bestimmt wie weit man den Fader öffnen muss,
um die Start / Stop Funktion o.ä. zu aktivieren.
Channel Button: Die Auswahl bestimmt die Funktion der Kanal-Taste, wenn eine der Quellen dort
ausgewählt wurde
PFL / Mute / Start / Hybrid / Start+On
DIGITAL Abschnitt
Es gibt 4 Paare von digitalen AES Eingängen des MIX4 auf dem Main-Board.
Die Optionen zur Einstellung sind ähnlich denen der Mikrofone oben, mit Ausnahme der Router und
Format drop down Boxen :
St.
: schaltet die beiden kanäle des Eingangs in den Stereo Mode
M./S. : aktiviert eine matrix, die M/S Stereoquellen zu X/Y (bzw. A/B) konvertiert
2Ch : erzwingt dauerhaft die Funktion als 2 Kanal-Quelle (es ist also kein stereo Paar).
Die Funktion wird auch Force 2CH genannt (erzwungener Zweikanl Mode).
Interface 1 / 2 Abschnitt
Es gibt zweimal weitere 4 Paare von Eingängen, wobei diese auf den Interface-Steckplätzen im Gerät sitzen
(Einstellmöglichkeit nur verfügbar, wenn die Interface Boards installiert sind).
Die Optionen zur Einstellung sind identisch zu denen des Abschnitts Digital oben.
