Jünger Audio-Studiotechnik GmbH
Seite 19
<Monitor> Monitorzuweisung
Für Monitorzwecke erlaubt diese Funktion die Zuordnung von Quellen zu einzelnen Tasten des MIX4.
So können Quellen, die nicht auf einem Kanal-Streifen benutzt werden, abgehört werden.
Wichtiger Hinweis! Da dieser Monitorweg nicht im DSP behandelt wird, sind weder GAIN / PAN /
BALANCE oder DSP möglich. Man hört das unbearbeitete Eingangssignal.
Weiterhin kann man hier die unterschiedliche Verstärkung der beiden Kopfhörerausgänge, die Verstärkung
der Talkback-Quelle, die PFL Modi sowie den Testtongenerator einstellen.

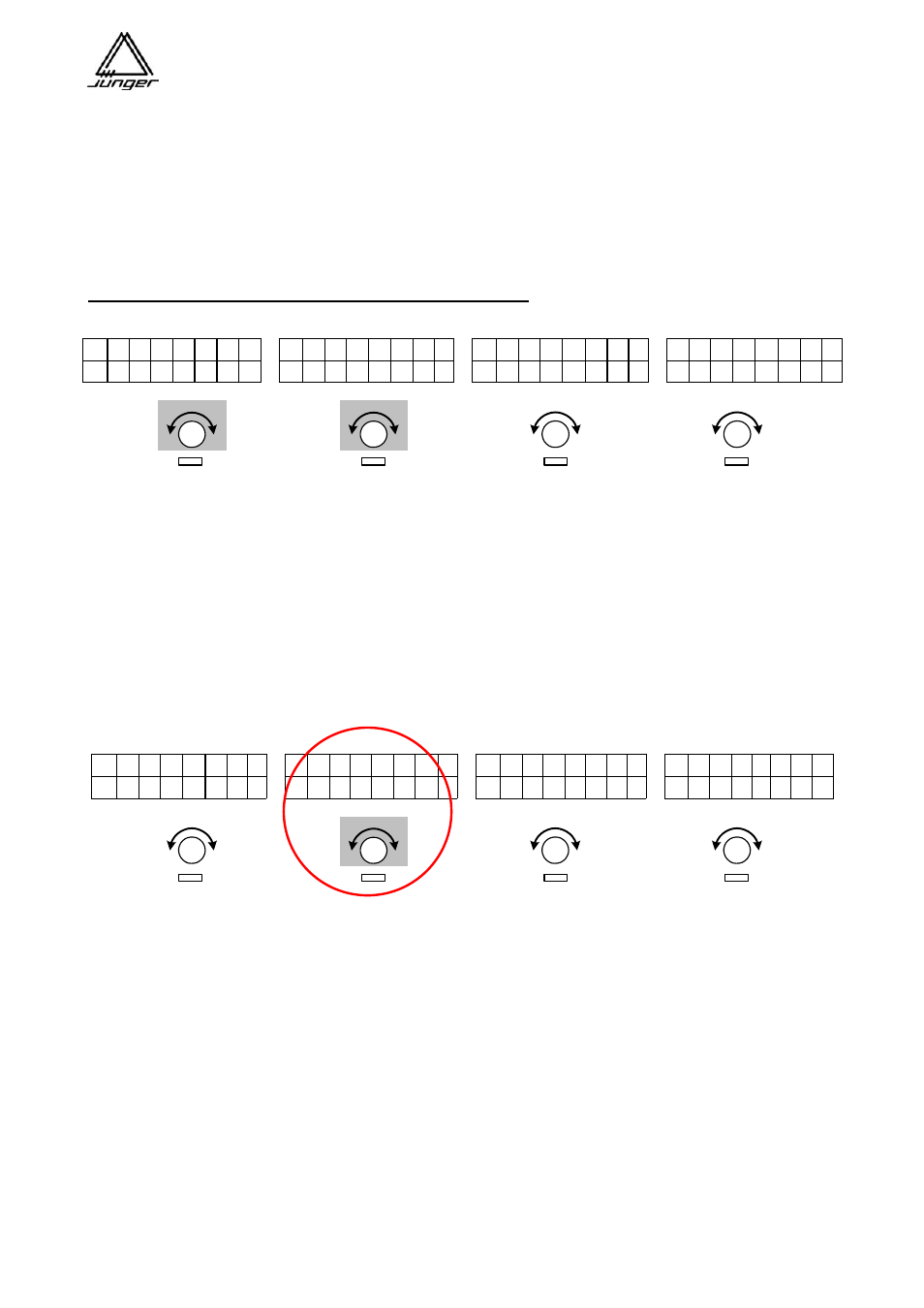

Drücken der <MONITOR> Taste führt zu folgender Anzeige :
L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4
T A L K B A C K H - P H O N E 1 E x c l P F L G E N : o f f
G A I N + 0 G A I N - 0 - 2 2 d B
Der entsprechende Kanal-Drehknopf bestimmt die Verstärkung des korrespondierenden Ausgangs.
Im Kanal A wird die Talkback- und im Kanal B kann man beide Kopfhörerverstärkungen verändern
Nochmaliges Drücken von <MONITOR> beendet die Pegeleinstellung.
Im Setup auf einem PC ist es möglich, User-Tasten der Konsole für das Abhören von Quellen vorzusehen.
Um ihnen Quellen zuzuordnen oder zugeordnete zu ändern, drückt man erst <MON> und dann eine dieser
User-Tasten :
Die Taste, die gerade programmiert wird blinkt gelb.
Die Anzeige im Kanal-Streifen A zeigt nun die gewählte Taste :
Die Zuweisung von Monitor-Quellen wird mit Hilfe des Drehknopfes im Kanal-Streifen B durchgeführt.
Seine Anzeige zeigt nun den Quellenstatus und den Namen der gerade gewählten Quelle an :
L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4
U S E R S T E R E O E x c l P F L G E N : o f f
B U T T O N 1 C D 2 - 2 2 d B
Wenn man am Knopf im Kanal B dreht, um alle möglichen Quellen durchzuschalten, kann man jede Quelle
sofort im Monitor hören. Wenn man die gewünschte Quelle gefunden hat, kann man entweder eine andere
Taste programmieren oder man verlässt diese Funktion durch erneutes Drücken von <MON>.
Wenn man an einen Eingang des MIX4 gelangt, der mit einer externen Kreuzschiene verbunden ist, erfolgt
die Auswahl einer Quelle wie im Abschnitt <SOURCE> Quellenanwahl beschrieben.
Falls keine QV (Tie-Line) für Monitorzwecke zur Verfügung steht (d.h. dass alle verfügbaren QVs auf Kanal-Streifen geschaltet sind)
ist nur die Quelle, die auf einem Kanal-Streifen selektiert wurde parallel für Monitorzwecke verfügbar. Die Quellenanwahl für einen
Kanal-Streifen hat immer Priorität über die der Monitoranwahl. Wenn man eine QV ausschließlich für Monitorzwecke verwenden
möchte (und nicht als Eingang für einen Kanal-Streifen) muss sie im Setup speziell markiert werden.
Wichtiger Hinweis! Beide Checkboxen “Router” und “Disabled” müssen für Monitorzwecke in der Setup-
Software aktiviert sein. Dadurch wird automatisch verhindert, dass sie für einen Kanal-Streifen selektiert
werden kann.
Erneutes Drücken von <MONITOR> beendet diese Funktion.
