Prinzipielle Funktion des MIX4
Der MIX4 ist ein 4-Kanal Stereo-Mixer mit voll ausgestatteten Kanalstreifen.
Er hat 4 unabhängige stereo Mix-Busse die alle individuell konfiguriert werden können :
Mix Der Bus arbeitet als normaler stereo Mix-Bus
Mix Minus Genau wie ein Mix-Bus, aber man schaltet einen Kanalstreifen nicht auf den Bus
PreMix Der Bus wird für Vor-Regler Aux-Send benutzt
PostMix Der Bus wird für Hinter-Regeler Aux-Send benutzt
Direct Out Ein Vor-Regler Signal von genau einem Kanalstreifen wird auf den Bus geschaltet
Direct Out
Postfade Aux Out
Mix and Mix Minus Out
Prefade Aux Out
Offset
Gain
Channel
Gain
Strip
Fader
Prefade Aux
Send Level
Postfade Aux
Send Level
Channel Strip Input
Level Controls marked *
are controlled with the
Strip's Rotary Knob
*
*
*

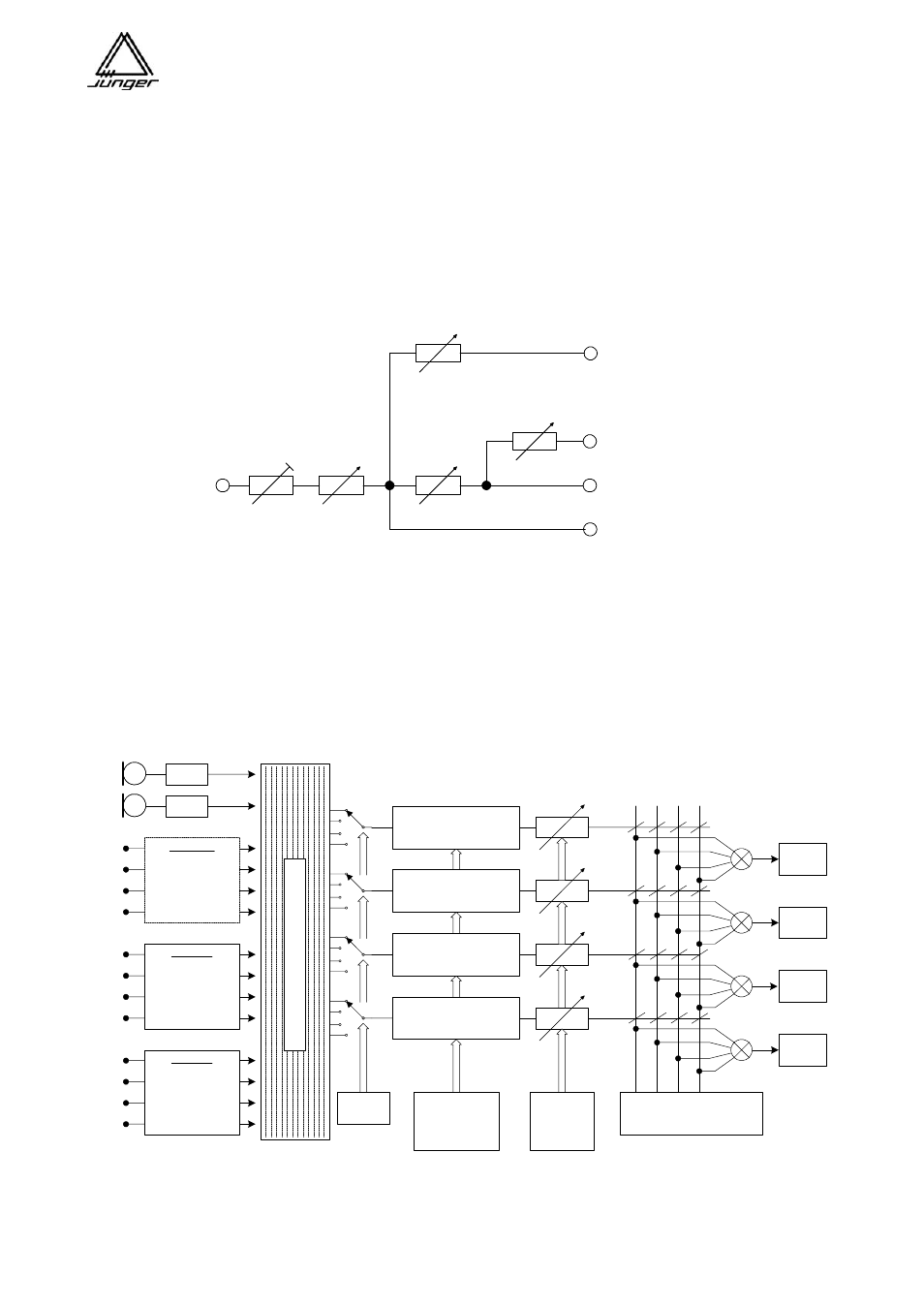

Level Control Simple Diagram
Jeder der 4 Kanalstreifen des MIX4 kann mit einem der 14 Eingänge (Quellen) verbunden werden.
Die Eingänge 1 und 2 sind einkanalig und speziell für den Anschluss eines Mikrofons vorgesehen,
können aber auch für analoge Line-Pegel benutzt werden.
Alle anderen Eingänge sind zweikanalig ausgeführt und können sowohl 2-kanalige als auch Stereo-Signale verarbeiten.
Die Busausgänge stehen als analoge und digitale AES/EBU Signale zur Verfügung (s. Blockdiagramm) :
Bus
Limiter 2
Bus
Limiter 3
Bus
Limiter 4
on board
4 AES / EBU
inputs with
sample rate
converters
A / D
A / D
IF slot 1
2 MIC
4 AES/EBU I/O
8 analog in
8 MADI Ch. I/O
8 SDI Ch. I/O
IF slot 2
2 MIC
4 AES/EBU I/O
8 analog in
8 MADI Ch. I/O
8 SDI Ch. I/O
mix matrix
multiplier
coefficients
parameter for
filter and
dynamic
processing
source
selection
s o u r
c
e
m
a t r
i
x
mix matrix including
channel selection and
multiplier
Ch A
gain / phase / filter / EQ
dynamic processing
Ch B
gain / phase / filter / EQ
dynamic processing
Ch C
gain / phase / filter / EQ
dynamic processing
Ch D
gain / phase / filter / EQ
dynamic processing
Bus
Limiter 1
Jeder Bus hat einen verzerrungsfreien “brick wall” Limiter mit Look Ahead™ , um alle Spitzen abzufangen.
