Jünger Audio-Studiotechnik GmbH
Seite 39

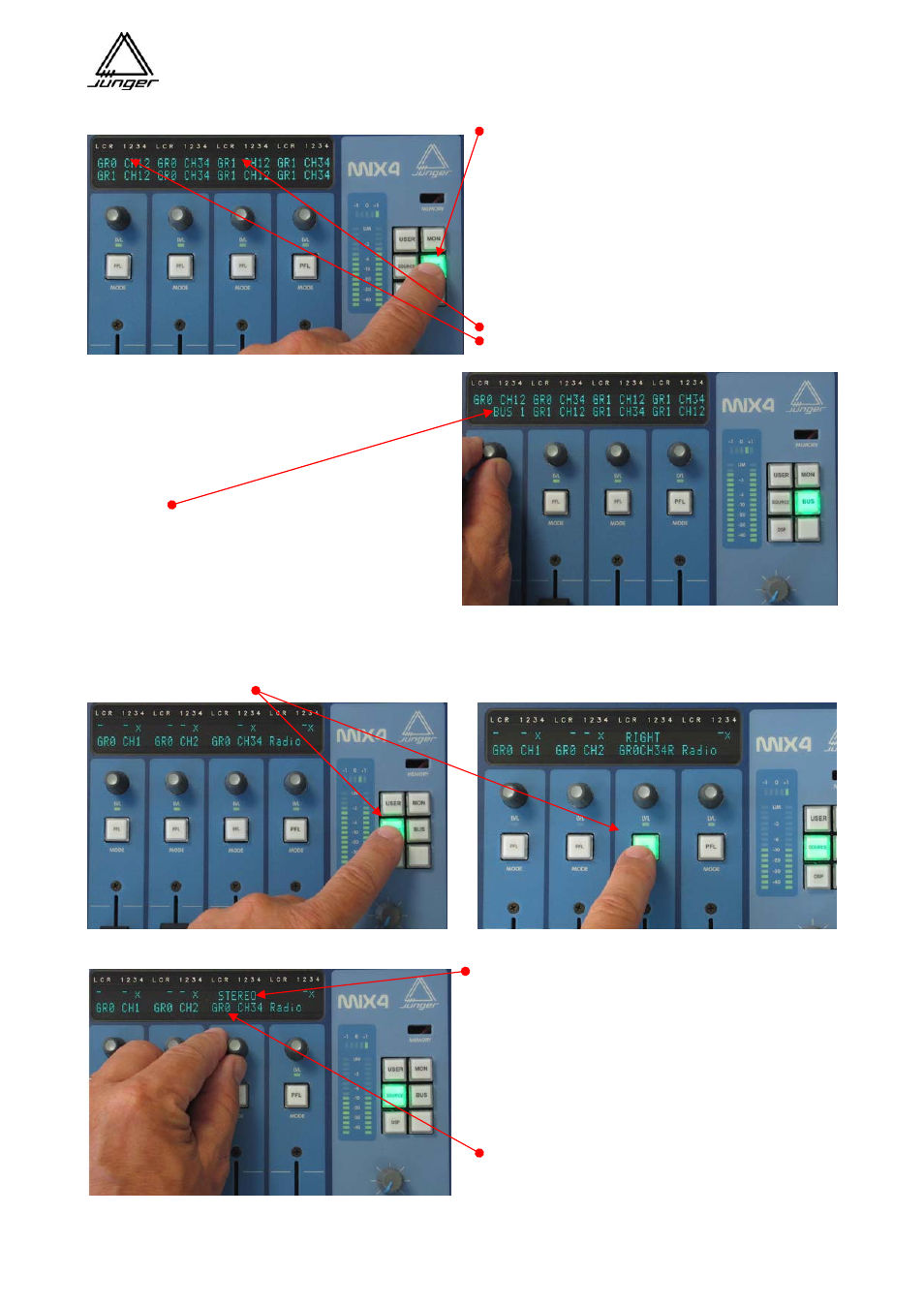

Wenn man die <BUS> Taste drückt, dann sieht
man im Display des MIX4 das Menü, um die
Zuordnung der Kanäle für den Embedder
einzustellen.
In der oberen Zeile steht das Ziel (zum Embedder)
und in der unteren Zeile die Quelle (einer der Busse
oder die Kanäle des De-Embedders).
In diesem Beispiel wurden über die Setup-Software
die Gruppen :
GR1 und
GR0 voreingestellt.
Durch Drehen am jeweiligen Kanaldrehknopf wird
diese Zuordnung festgelegt. Dabei ist in unserem
Beispiel folgende Auswahl möglich :
BUS1
BUS2
BUS3
BUS4
GR0 CH12
GR0 CH34
GR1 CH12
GR1 CH34
Auf der Eingangsseite kann man unabhängig von diesen Einstellung die gewünschten Kanäle des
SDI-Signals auf die Kanalstreifen des MIX4 legen :
Dazu muss man zunächst die <SRCE> Taste und danach die Kanal-Taste drücken, für den man die Quelle
ändern will :
Dabei sieht man im Display in der oberen Zeile, wie
die Signale dieser Quelle behandelt werden. Durch
Drücken auf den Kanaldrehknopf wird der Modus
zwischen:
STEREO > LEFT > RIGHT ( > STEREO)
umgeschaltet. Damit wählt man den linken oder
rechten Kanal des Audio-Paares im SDI an.
(3 push mode)
In der unteren Zeile erscheinen die Label
nacheinander, die in der Setup-Software für die
beiden Kanäle vergeben wurden.
