Jünger Audio-Studiotechnik GmbH
Seite 10

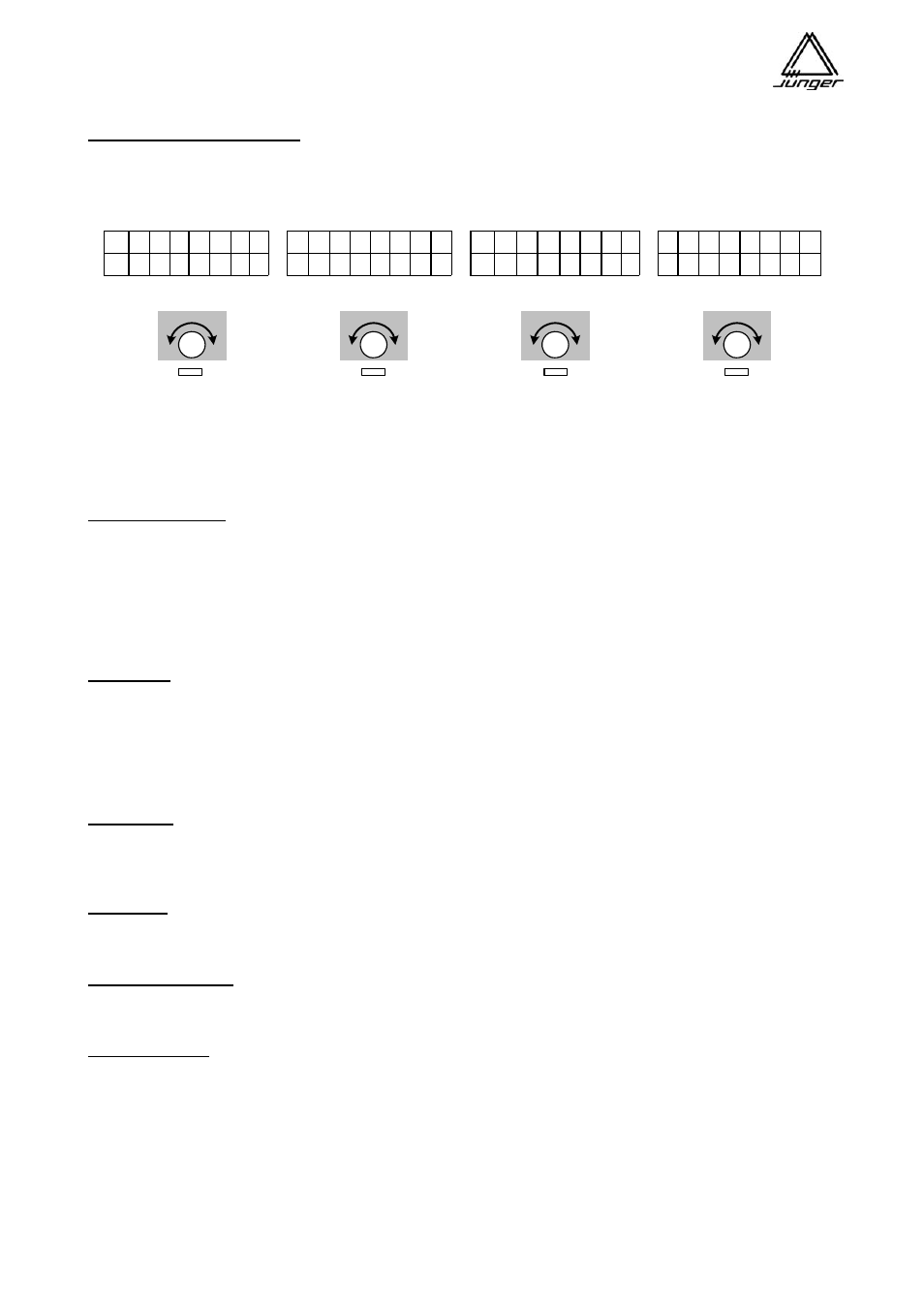

Pre- / Postfader Send Pegel :
Wenn einer oder mehrere Busse als Pre- oder Postfader Mix konfiguriert sind und die entsprechende
Bus Monitor-Taste gedrückt wurde, zeigt die untere Zeile der Anzeige den Pegel jedes Kanals für diese
Mischung an z.B. <Bus 3>
L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4 L C R 1 2 3 4
P r e F a d e r M i x B u s 3
o f f - 1 0 , 0 d B o f f + 3 , 0 d B
Das Mic 1 ist momentan nicht auf den Prefader BUS3 aufgeschaltet. Durch Drehen des Kanal-Drehknopfes
A nach rechts, wird es mit -83 dB in die Mischung geschaltet und kann durch weiteres Drehen des Kanal-
Drehknopfes im Pegel entsprechend bis zu +10 dB verändert werden.
Wichtiger Hinweis! Diese Anzeige wird durch Drücken einer anderen Bus Monitor-Taste verlassen..
Tastenbedienung :
Tasten, die externe Geräte oder die PFL / DIM Funktion steuern, haben zwei mögliche Betriebsarten :
Umschalter
Wenn man die Taste einmal kurz (< 1sec) drückt, wird die Funktion eingeschaltet
Wenn man die Taste noch einmal kurz drückt wird die Funktion ausgeschaltet
Drucktaster
Wenn man die Taste drückt und festhält (Klingelnopf) wird die Funktion eingeschaltet
Wenn man die Taste dann wieder los lässt wird die Funktion ausgeschaltet
Shortcuts :
Für den schnellen Zugriff auf einen der ersten 8 Presets oder einen der 8 Snap-Shots gibt es jeweils eine
Abkürzungsfunktion.
Drücken der <DSP> Taste und anschließendes Drücken einer der <USERx> oder <BUSx> Tasten läd den
entsprechenden Preset in den Kanalstreifen, der mit Hilfe der Setup-Software voreingestellt ist.
Drücken der <USER> Taste und anschließendes Drücken einer der <USERx> oder <BUSx> Tasten läd den
entsprechende Snap-Shot.
N-1 Busse :
Der MIX4 kennt eine voreingestellte N-1 Buskonfiguration, um ein Telefoninterface zu betreiben.
Diese Funktion wird HYBRID genannt (s. S. 57). Alle weiteren N-1 Konfigurationen muss man über die
Zuordnung der Quellen zu den Bussen manuell einstellen.
PFL Modi :
Der MIX4 kennt Exclusives und Summierendes PFL, das sich auf Wunsch auch abhängig von der
Faderstellung automatisch ab- oder ab- und anschalten lässt (s. S. 20).
Testton-Generator :
Zum Testen von abgehenden Leitungen, lässt sich ein 1kHz Testton mit wählbarem Pegel auf die Busse des
MIX4 aufschalten (s. S. 20).
Monitorsektion :
Die 4 Busse des MIX4 (Bus-Monitoring), auf den 4 Kanälen aufliegende Quellen (PFL) oder nicht auf einem
Kanal aufliegende Quellen (Source-Monitoring) können über eine Monitorwurzel abgehört werden. Daran
sind der Monitor Line-Ausgang (für aktive Lautsprecher) und zwei parallele Kopfhörerausgänge
angeschlossen. Die Kopfhörerausgänge gemeinsam und der Line-Ausgang haben Pegelsteller zur
Einstellung der Abhörlautstärke. Zwei Hilfsausgänge (analog und digital) lassen sich per Voreinstellung
(Setup) ebenfalls auf die Monitorwurzel aufschalten (z.B. für externe Meter). Die LED Pegelanzeige ist nur
für Bus-Monitoring und PFL wirksam. Beim Source-Monitoring ist sie nicht aktiv. Sie wird durch eine
Korrelationsanzeige, Pegelindikatoren in den Kanälen und Limiter-Aktivitätsanzeige der Busse ergänzt.
