Jünger Audio-Studiotechnik GmbH
Seite 37
Steuerung des MIX4 bei installiertem SDI Interface
Für den MIX4 gibt es ein SD-SDI und ein HD/SD-SDI Interface. Neben den verschiedenen Standards
(s.a. SMPTE 274M, 295M, 296M, 125M), die automatisch erkannt werden, ist die Bedienung für beide Typen
gleich.
Im SDI (Serial Digital Interface) Datenstrom können 4 Audio-Gruppen (GR0 bis GR3) eingebettet sein. Jede
Gruppe hat 4 einzelne Audio-Kanäle. In der Regel sind diese Kanäle paarig verschachtelt, um minimale
Laufzeitdifferenzen zwischen ihnen zu garantieren. Wenn die Audio-Kanäle aus einem AES/EBU Signal
stammen, kann man diese Zusammengehörigkeit auch im SDI - Embedded Audio erhalten.
Das SDI Interface des MIX4 kann mit 2 dieser Gruppen zur Zeit umgehen. Das korrespondiert mit dem
4 x 2-Kanalkonzept der Interface-Boards. Die Zeichnung unten zeigt das Blockdiagramm des SDI Interface-
Boards und ein Schaltbeispiel, das annimmt, dass GR0 und GR1 (die meist genutzten Gruppen bei den
Rundfunkanstalten) für die Nutzung im MIX4 ausgewählt wurden :

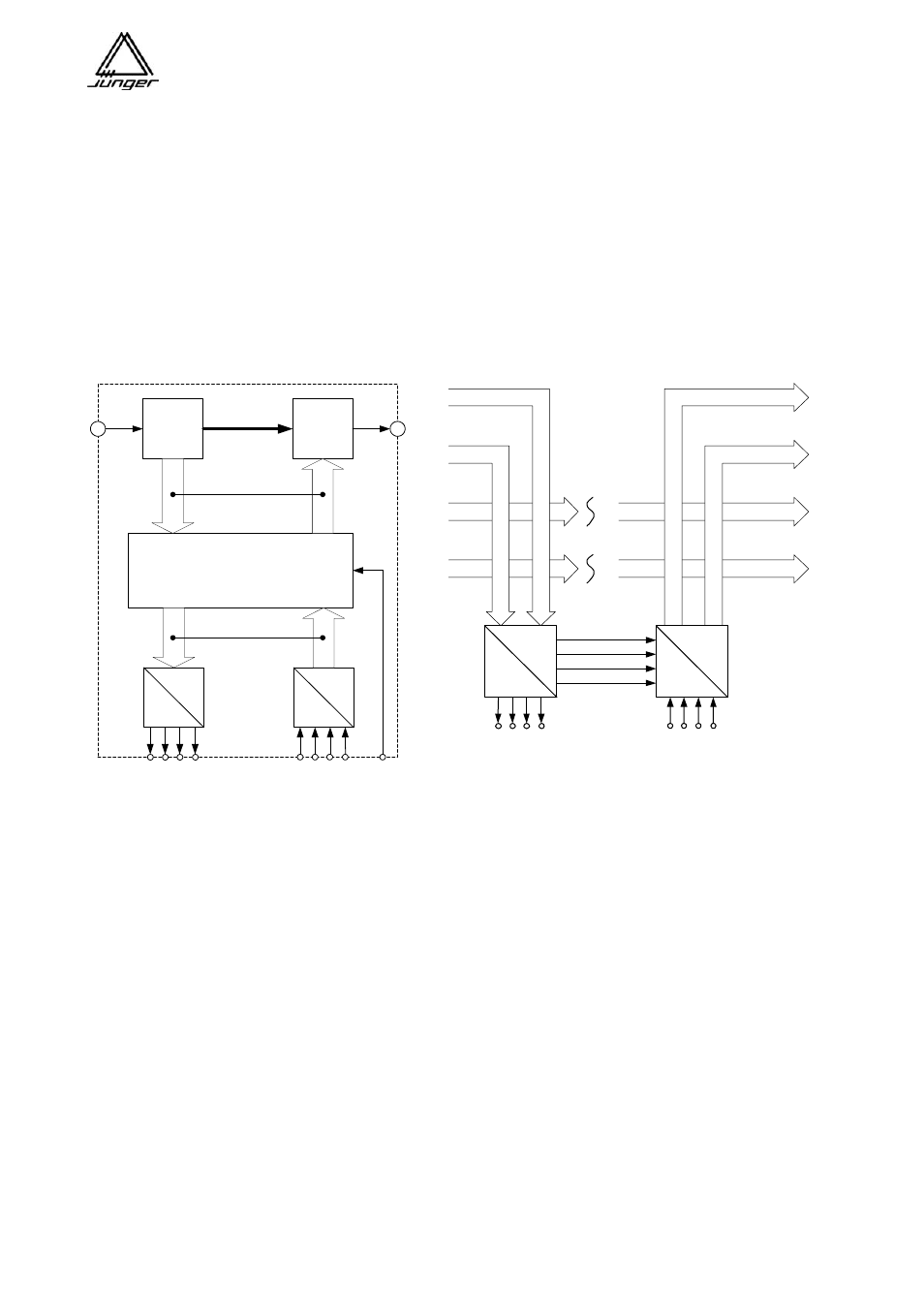

Blockdiagramm des SDI Interfaces
Schaltbeispiel für die Gruppen GR0 und GR1
Die SDI Daten werden von ihrem seriellen in das 10Bit parallele Format konvertiert. Danach wird von den
10Bit Worten der Teil mit den Ancillary-Daten (s. SMPTE 291M wegen Details) herausgenommen, während
die Video-Daten den Prozess unberührt passieren. Im nächsten Schritt werden die Daten der vorgewählten
beiden Gruppen genommen und in einen 4 x 2-kanaligen seriellen Audio-Datenstrom gewandelt, der für die
Quellenanwahl zum internen Router des MIX4 weitergeleitet wird (s. obiges Beispiel).
Von den 4 Bussen des MIX4 werden die 4 Stereo-Ausgangssignale zurück zum Interface geführt.
Zum Embedden auf dem Interface-Board können die Ausgangssignale der Busse mit den Eingangssignalen
kombiniert werden, um einen transparenten Modus zu ermöglichen (z.B. für die dolby-E Durchleitung).
Von Seiten des De-Embedders hat man also Zugriff auf 8 Kanäle aus den beiden vorgewählten Gruppen.
Diese Gruppen Auswahl wird in der Setup-Software getroffen.
Auf Seiten des Embedders kann man festlegen, ob man die Stereo-Busse des MIX4 oder Paare des
Eingangssignals embedden will. Dies geschieht im direkten Zugriff von der Desktop-Remote.
Beide Interface Slots können mit einem SDI Interface ausgestattet werden. Das ermöglicht die
Tonbearbeitung für zwei unabhängige Video-Signale (z.B. VTR und Workstation).
no data
no data
To source selector From bus outputs
GR 0
GR 1
GR 2
GR 3
S
D
I gr
oups
f
rom de
e
m
be
dde
r
S
D
I gr
oups
to
e
m
b
e
dd
e
r
sample configuration
by Setup software :
GR 0 and GR 1
selected
GR 0
GR 1
GR 2
GR 3
SDI
Receiver
SDI
Transmitter
ancillary (audio) data router
SDI
IN
SDI
OUT
10 bit parallel data
Serial link
Serial digital
2CH audio
10 bit parallel
audio data
Router remote
