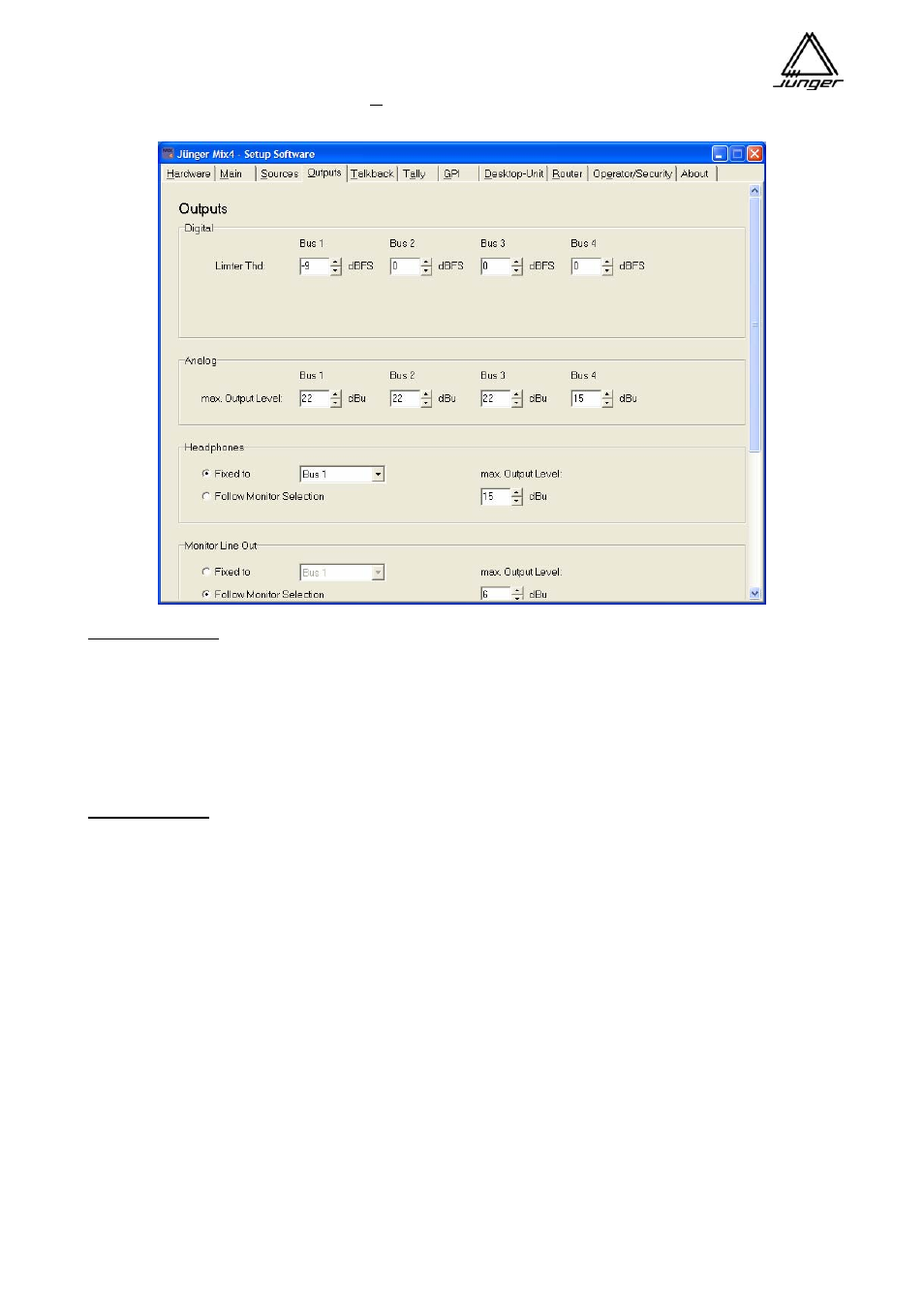

Outputs Setup
DIGITAL Abschnitt
Jeder der 4 Busse des Mix 4 hat ein digitales AES Ausgangspaar. Sie werden im Abschnitt Digital der
Outputs Seite eingestellt :
Limiter Thd: (Threshold) kann für jeden Limiter der 4 Busse individuell eingestellt werden.
Diese Einstellungen sind im Abschnitt Digital zu sehen. Es sind aber BUS Einstellungen, so
dass sie auch die analogen Bus-Ausgänge beeinflussen.
Die Grundeinstellung ist 0 dBFS. Siehe Bemerkung im Abschnitt Analog weiter unten.
Analog Abschnitt
Dies gestattet die analogen Ausgangspegel einzustellen, die einem digitalen Pegel von 0 dBFS entsprechen.
Falls er z.B. auf +22 dBu eingestellt ist und der Pegel auf dem Bus 0 dBFS erreicht, beträgt der analoge
Ausgangspegel +22 dBu.
Der Schwellwert des Bus-Limiters (im Abschnitt Digital – siehe oben) und der maximale analoge
Ausgangspegel, der in diesem Abschnitt eingestellt wird, gestatten es, den MIX4 an jede Anforderung
bezüglich Betriebspegel und Übersteuerungsreserve anzupassen..
Beispiele :
Wenn man einen digitalen Betriebspegel auf dem Bus von -18 dBFS benötigt und einen analogen
Ausgangspegel von +4 dBu, dann stellt man den „max. Output Level:“ auf +22 dBu ein.
Wenn man einen digitalen Betriebspegel auf dem Bus von -9 dBFS wünscht, der einem analogen
Betriebspegel am Ausgang von +6 dBu entspricht, setzt man den „max. Output Level:” auf
+15 dBu.
In beiden Fällen, begrenzt die Einstellung der Limiter-Schwellwerte (im Abschnitt Digital) den
maximalen Pegel auf dem Bus und damit an den analogen Ausgängen. Wenn der Schwellwert des
Bus-Limiters z.B. auf -2 dBFS eingestellt ist, dann beträgt der maximale analoge Ausgangspegel
im - 18 Beispiel + 20 dBu, obwohl der maximale analoge Ausgangspegel auf +22 dBu eingestellt
war.
